Inhaltszusammenfassung für SPL Cabulator

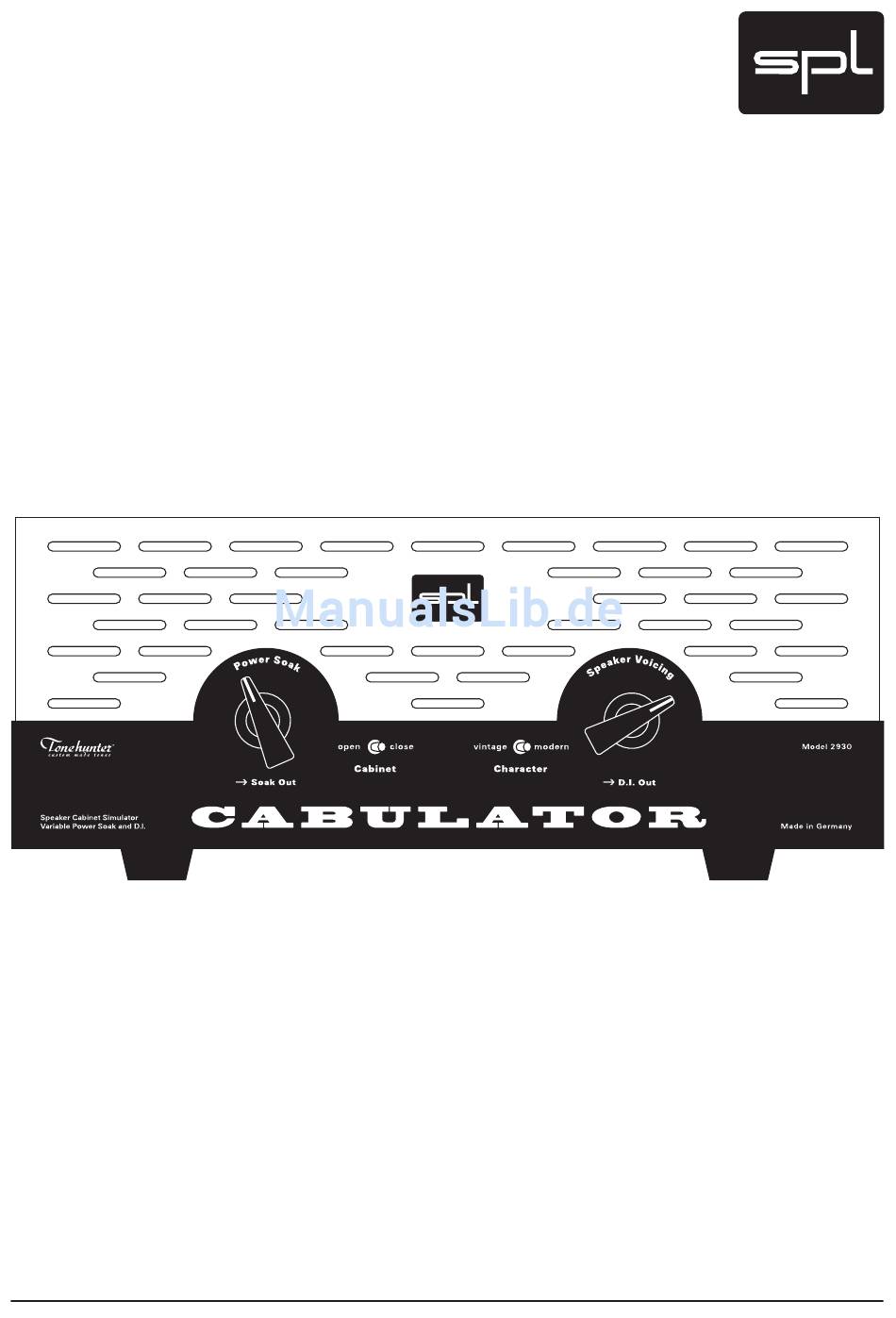

- Seite 1 Bedienungsanleitung Cabulator Modell 2930 Leistungsreduktion, Lautsprechersimulation und D.-I.-Ausgang für E-Gitarren-Verstärker...
- Seite 2 Wiederverwendung, das Recycling von Rohstoffen oder andere Arten von Altgeräte-Recycling ermöglichen. Weitere Informationen über Ihre zuständige Abfallbeseitungsstelle erhalten Sie bei Ihrer örtlichen Verwaltung. WEEE-Registrierung: 973 349 88 © 2009 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbe- halten. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. Cabulator...
-
Seite 3: Inhaltsverzeichnis
Tonehunter und SPL, Tonehunter, SPL, Cabulator ........ -
Seite 4: Symbole & Hinweise
GmbH durch. Andernfalls können Sie Garantie-, Gewährleistungs- und Produktunterstützungsansprüche verlieren. Lieferumfang & Verpackung Der Lieferumfang umfasst den Cabulator, das externe Netzteil, die Garantiekarte und diese Anleitung. Bitte bewahren Sie die Originalverpackung auf. Sie können damit das Gerät jederzeit selbst sicher transportieren. Sollte das Gerät einmal gewartet werden müssen, ist mit der Originalverpackung ein transportsicherer Versand gewährleistet. -
Seite 5: Inbetriebnahme
Füße reicht aus, um das Gerät auch über dem Griffbügel des Verstärkers zu platzieren. Der Richtung der Griffmulde im Gehäusedeckel des Cabulator ist so gewählt, dass das Gerät gut festgehalten werden kann, wenn man an der Rückseite Anschlüsse vornimmt. Ansonsten können Sie in der Griffmulde auch hervorragend Ihre Plektrons aufbewahren. -
Seite 6: Einleitung
Die Kooperation beider Firmen ist die Grundlage zur Umsetzung neuer Ideen. Dazu gehört der Cabinet- & Mikrofonierungssimulator Transducer ebenso wie der auf dieser Entwicklung beruhende Cabulator. Beide Geräte können die Arbeit sowohl von E-Gitarristen als auch von Tonstudiotechnikern erheblich bereichern und erleichtern. -
Seite 7: Wesentliche Vorteile Des Cabulators, Vorteile Auf Der Bühne, Klangeinstellungen
• Die auf Übertrager beruhende Cabulator-Schaltung erhält auch die natürlichen Obertöne eines Röhren-Amps. • Der Cabulator spart Kosten und viel Platz – beim Transport, auf der Bühne, im Studio. • Die Bearbeitung ist unabhängig von absoluter Lautstärke, daher ist kein Aufnahmeraum nötig und gehörschonendes Spielen und Arbeiten möglich –... -
Seite 8: Vollständige Statt Annähernde Simulation , Analoger Aufbau - Analoge Funktion
Nur die analoge Klang-Simulation kann praktisch in Echtzeit erfolgen, um eine verzöge- rungsfreie, direkte Spielbarkeit zu gewährleisten. Der Gitarrenverstärker wird beim Betrieb mit dem Cabulator genau so belastet wie mit einer Lautsprecherbox, so dass die Interaktion beider Komponenten auch die gleichen klanglichen Ergebnisse bringt. -
Seite 9: Übersicht, Anschlussbeispiele
Rückseite Übersicht, Anschlussbeispiele Cabulator... -
Seite 10: Rückseite/Anschlüsse
Verwenden Sie den 8-Ohm-Ausgang des Gitarrenverstärkers! Betreiben Sie nur Gitarrenverstärker mit maximal 100 Watt! Verwenden Sie den Gitarrenverstärker inner- halb seines normalen Einsatzbereiches (max. 70% Leistung)! Der Cabulator ist bis 200 Watt belastbar. Bitte beachten Sie aber, dass bereits 100-Watt-Verstärker bei hoher Leistung und Vorschalteffekten Spitzenwerte von weit über 100 Watt erzeugen. -
Seite 11: Power Soak Ohne Stromanschluss Nutzen
Das Gerät hat keinen separaten Ein-/Ausschalter. Schließen Sie zunächst das Ende ohne – Netzteil des mitgelieferten Stromversorgungskabel an die DC POWER-Buchse des Cabulator an. Stecken Sie dann das Netzteil in die Netzspannungsbuchse. Der Cabulator ist nun einge- schaltet, bestätigt durch das Auflechten der blauen LED auf der Front. DC 9V Um das Gerät ein- und auszuschalten, stecken Sie immer das Netzteil in die... -
Seite 12: Front
Lautstärke, die man mit einer „Half Power“-Schaltung am Verstärker erhält; bekannter- maßen ist das immer noch recht laut. Wenn Sie neben dem Cabulator-Signal aber immer noch ein unvermindertes Signal am Cabinet haben möchten, können Sie mit dem zweiten Speaker- Ausgang am Gitarrenverstärker den Cabulator umgehen und direkt das Cabinet speisen. -
Seite 13: Aussteuerung Des D.i.-Output-Signalpegels
D.I. OUTPUT SOAK OUTPUT SERIAL NUMBER SPEAKER IN REFER TO MANUAL FOR MORE INFORMATION. Mischpult, AD-Wandler, Stagebox, etc. 8-Ohm-Verstärkerausgang über Lautsprecherkabel mit SPEAKER IN am Cabulator verbinden. D. I. OUTPUT am Cabulator über Line-Kabel mit Line-Eingang des Folgegeräts verbinden. Cabulator... -
Seite 14: Setup 2: Nur Leistungsreduktion/Power Soak
Developed by Tonehunter, Germany www.tonehunter.com Sound Performance Lab www.spl.info ® The Tonehunter logo is a registered trademark of Tonehunter Ltd. ® The SPL logo is a registered 8Ω Transformer Bal. trademark of SPL electronics GmbH Power Soak – Line Output... -
Seite 15: Setup 1: Lautsprechersimulation Und Leistungsreduktion
Developed by Tonehunter, Germany www.tonehunter.com Sound Performance Lab www.spl.info ® The Tonehunter logo is a registered trademark of Tonehunter Ltd. ® The SPL logo is a registered trademark of SPL electronics GmbH 8Ω Transformer Bal. Power Soak – Line Output... -
Seite 16: Technische Daten
Bitte beachten Sie die Informationen zu Garantie- und Gewährleistungsbestimmungen auf der Garantiekarte. Direkter Produkt-Support seitens SPL erfordert die Produktregistrierung. Bitte füllen Sie daher die beiliegende Garantiekarte vollständig und gut lesbar in Druckbuchstaben aus und senden sie direkt an SPL oder nutzen Sie die Online-Registrierung unter www.spl.info. Cabulator... -
Seite 17: Blockdiagramm
Blockdiagramm Cabulator Modell 2930... -
Seite 19: Notizen
............. . . Cabulator... - Seite 20 < Anleitung Cabulator Cabulator...
