3
Montage
3.1
Gehäuse Montage
3.1.1
Montage Kunststoffgehäuse
• Bohren der Löcher entsprechend der Bohrschablone.
• Montage des Gehäuse mit 4 Schrauben (Dimension < 4,2 mm, nicht im Lieferumfang)
7
(0.28")

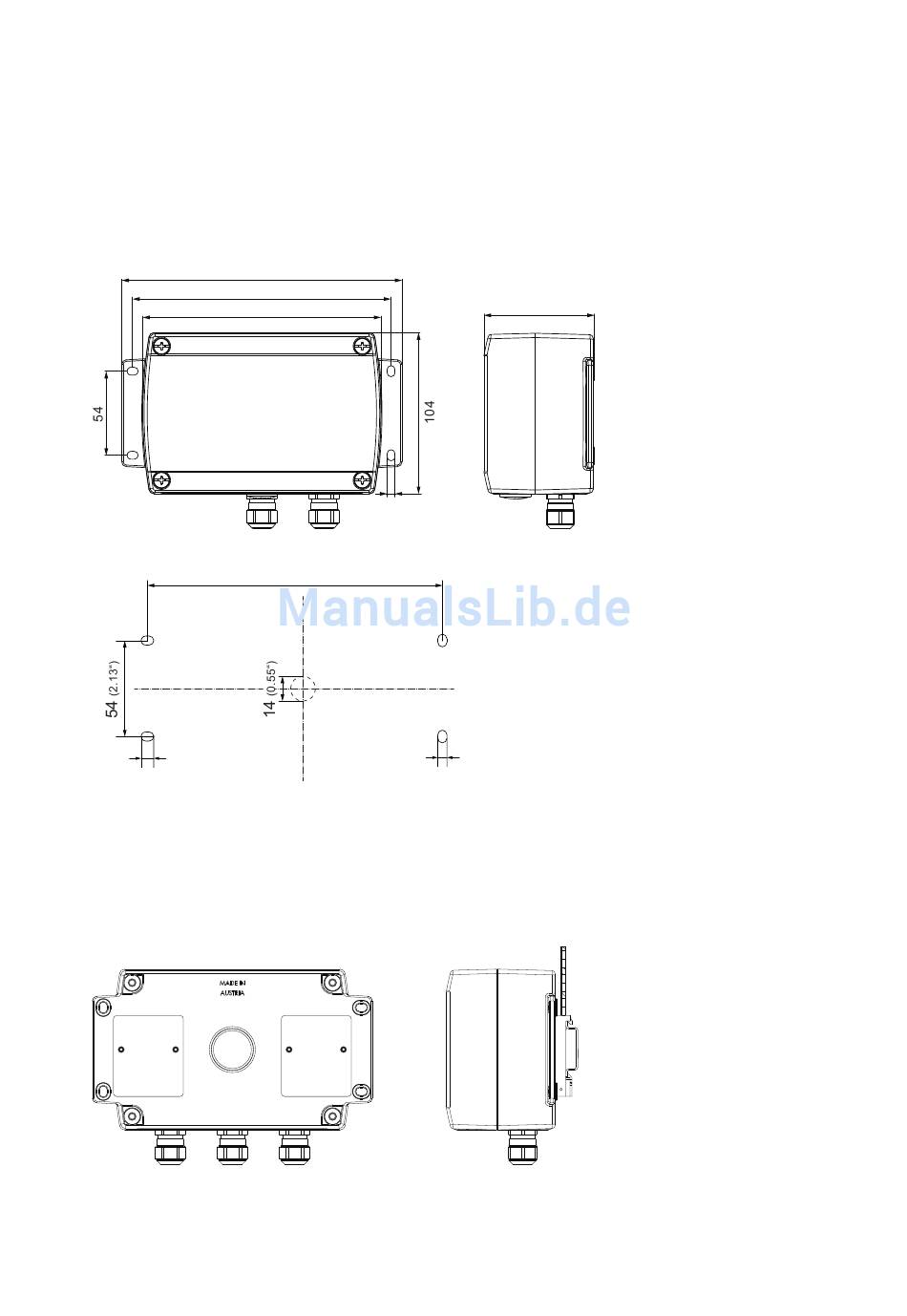

Abb. 4
Abmessungen und Bohrschablone des Kunststoffgehäuses in mm
3.1.2
Kunststoffgehäuse - Hutschienen Montage
• Montage der beiden Hutschienen Montageclips (siehe 9 Ersatzteile / Zubehör) auf der Rückseite.
• Einhängen des Gehäuse in die Hutschiene.
Abb. 5
Hutschienen Montage
Bedienungsanleitung für EE360 Feuchte in Öl Messumformer
180
166
153
5.1
166
(6.54")
5.1
71
(0.20")
7
