5
Bedienung
5.1
Konfigurationsschnittstelle
Der Transmitter kann zur Konfiguration oder Kalibrierung über die Micro USB Konfigurationsschnittstelle
betrieben werden. Die zusätzliche Versorgung über die Anschlussklemmen ist dazu nicht nötig.
Nach Anschluss des USB Kabels wird der Transmitter initialisiert und die Konfiguration wird geladen.
Die grüne Status LED blinkt und zeigt einen ordnungsgemäßen Betrieb der Elektronik an.

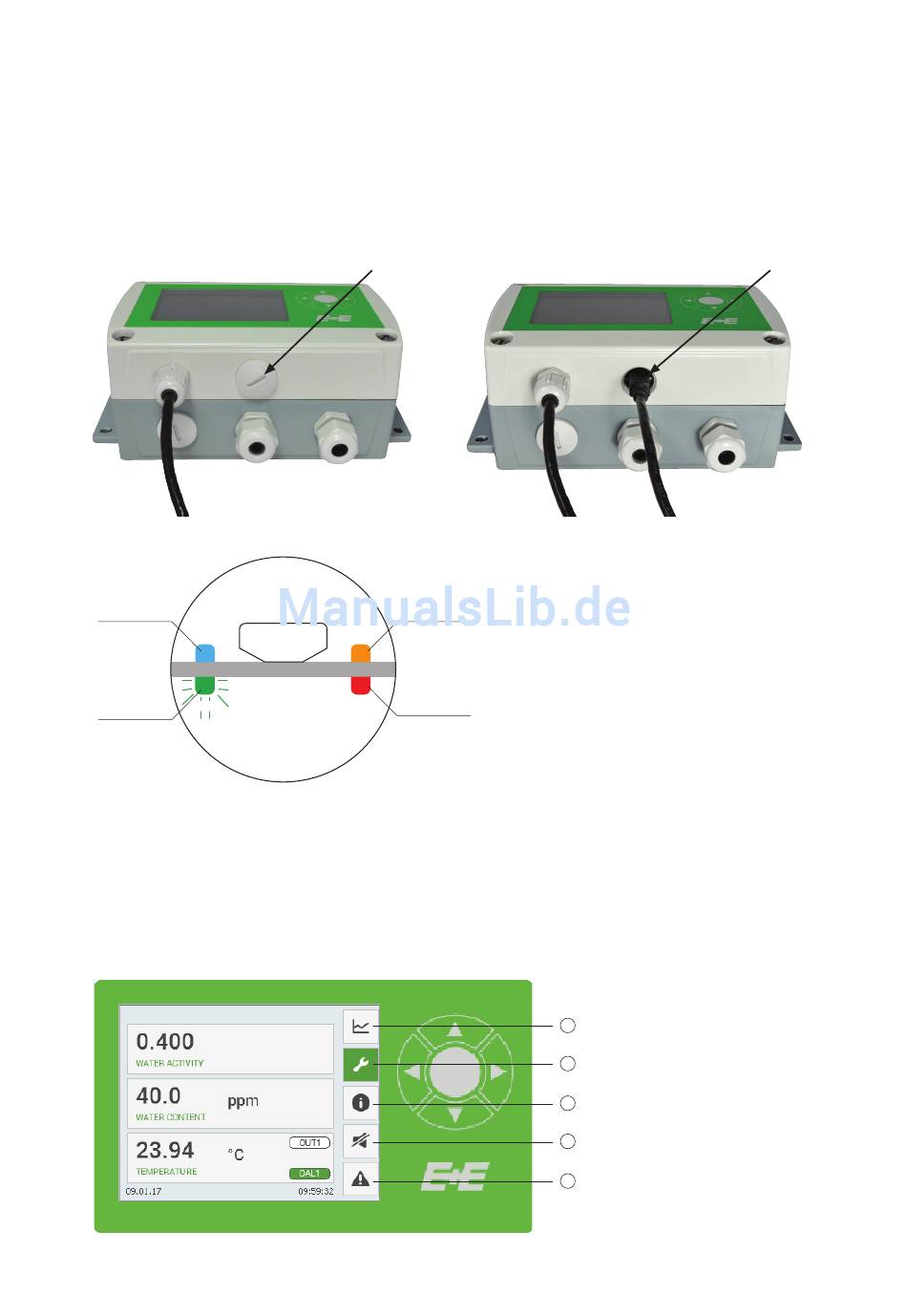

Abb. 20
Blindverschraubung aufschrauben und USB-Kabel anstecken
Spannungs-
ausgang
LED 1
LED 3
Versorgung /
Hauptplatine
Abb. 21
Status LEDs neben der Konfigurationsschnittstelle
5.2
3,5" tFt Farbdisplay (Option D2)
Das optionale Display verfügt über eine integrierte Datenlogger Funktion und eine intuitive Menüfüh-
rung mittels Druckknöpfen. Bei Inbetriebnahme eines EE360 mit Display werden der Datenlogger und
das Konfigurationsmenü in den ersten 5 Sekunden initialisiert.
Abb. 22
Display mit Druckknöpfen
Bedienungsanleitung für EE360 Feuchte in Öl Messumformer
Blindverschraubung
Stromausgang
LED 2
PCB
LED 4
Fehleranzeige LED
Fehler-LED leuchtet = Fehlerkategorie 1
Fehler-LED blinkt = Fehlerkategorie 2
USB-Kabel
1
Grafische Darstellung + Datenlogger
2
Konfigurationseinstellung
Status Information
3
Akustisches Signal AN / AUS
4
5
Fehleranzeige / -signal
21
