3.3.2 Elektrische Anschlüsse herstellen
1

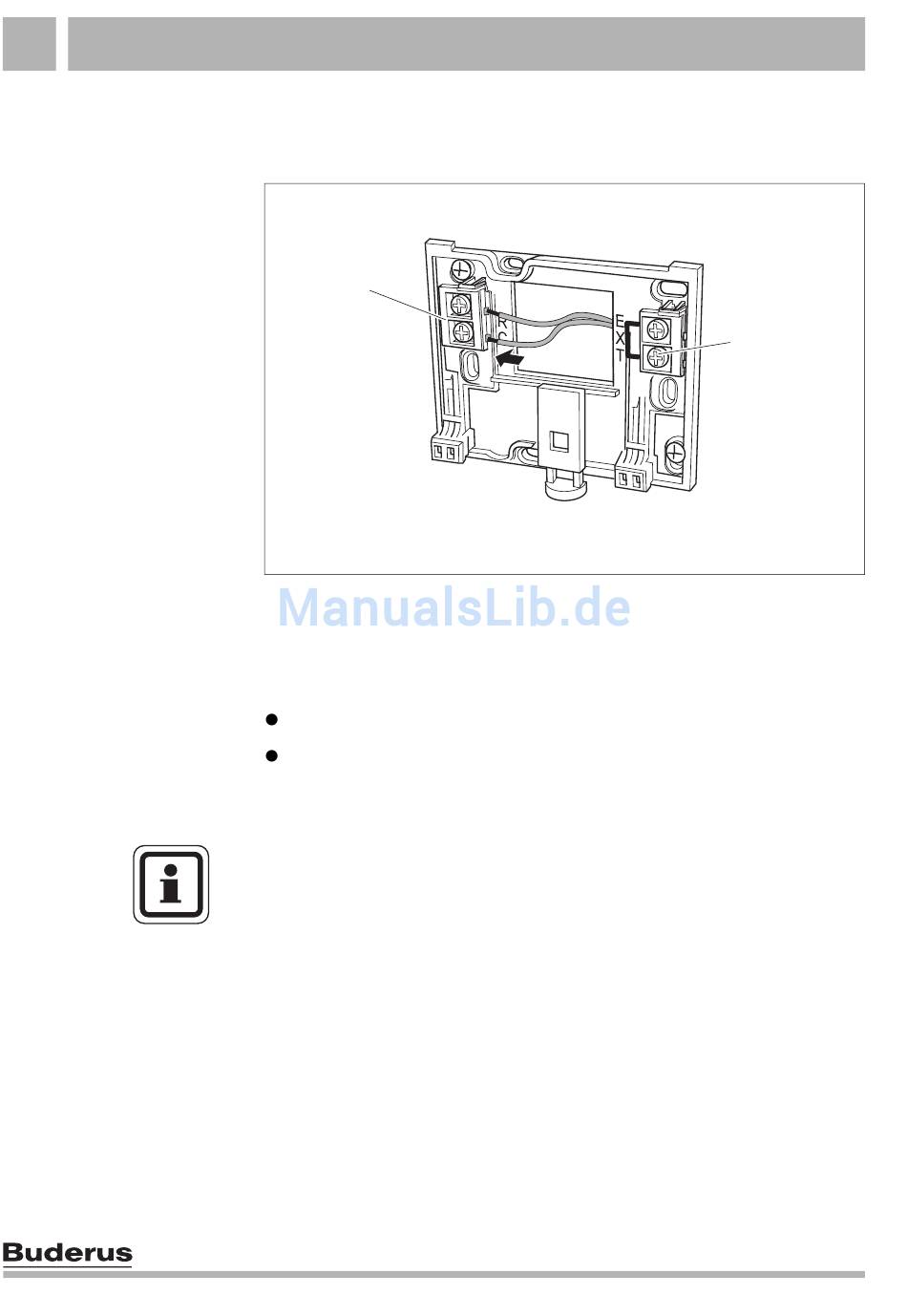

Abb. 4 Elektrische Anschlüsse herstellen
Pos. 1: Anschluss „RC" zum EMS (Heizkessel)
Pos. 2: Anschluss „EXT" (ohne Funktion bei RC20)
Kabelenden durch die Öffnung der Montageplatte führen.
Zweiadriges Buskabel vom Energie-Management-System
(EMS) an den Kabelklemmen „RC" anschließen (Abb. 4). Die
Polarität der Adern ist beliebig.
ANWENDERHINWEIS
Ein externer Raumtemperaturfühler kann nicht an den Kabel-
klemmen „EXT" (Abb. 4, Pos. 2) angeschlossen werden. Die
Kabelklemmen „EXT" sind bei dem Raumcontroller RC20 ohne
Funktion.
