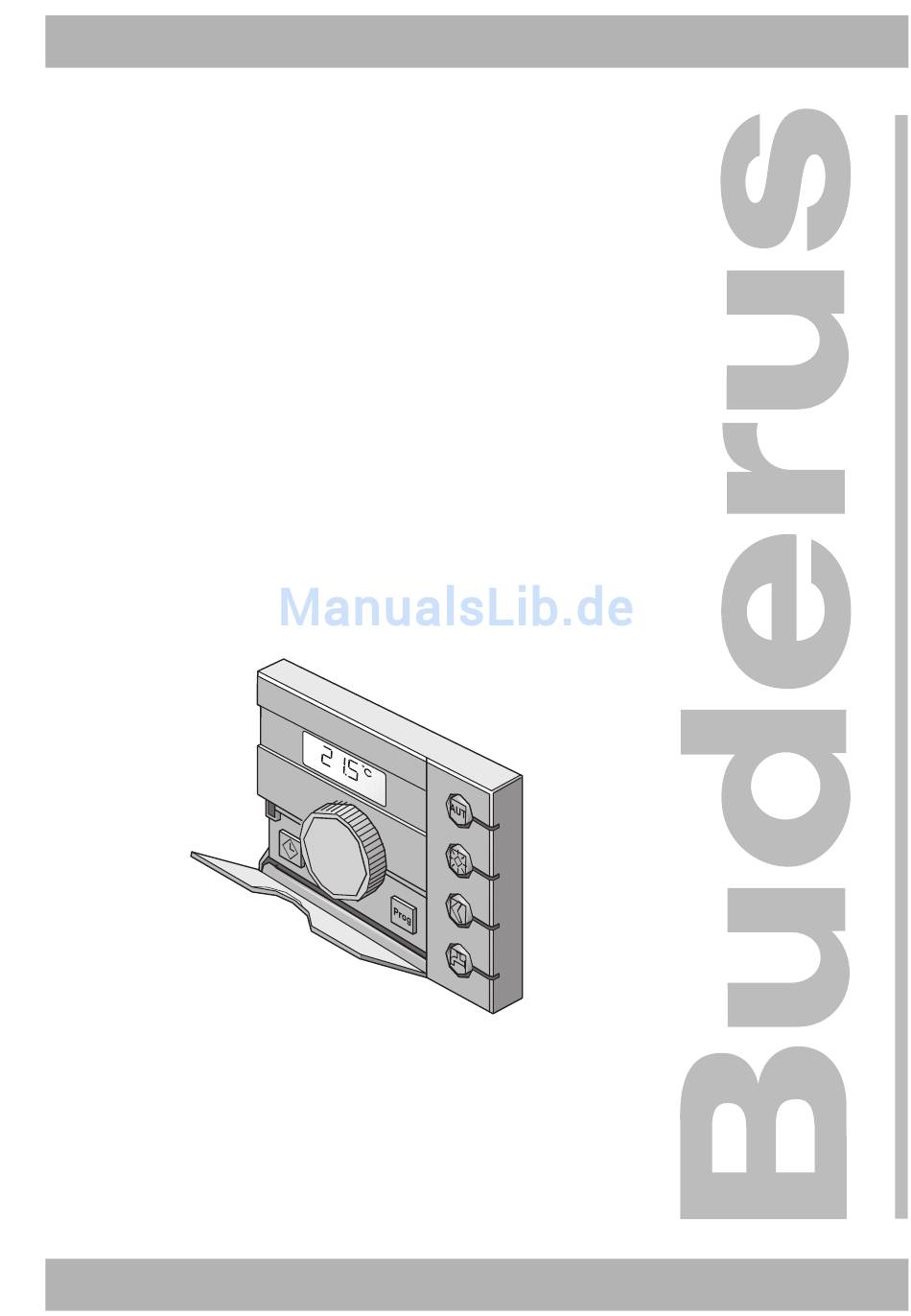

6300 5067 – 04/2001 DE Für den Bediener Bedienungsanleitung Bedieneinheit RC20 Bitte vor Bedienung sorgfältig lesen...
Seite 2
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregel- mäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6300 5067 Ausgabedatum: 04/2001 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Einführung Einführung Mit dem Kauf des RC20 haben Sie sich für eine Bedieneinheit ent- schieden, die Ihnen einen optimalen Wärme-Komfort bei minima- lem Energieverbrauch ermöglicht und mit der Sie Ihre Heizungs- anlage einfach bedienen können. Die Bedieneinheit ermöglicht es Ihnen, Ihre Heizungsanlage so zu betreiben, dass Sie ökonomische und ökologische Aspekte mitein-...
Seite 5
Das Kapitel 3 gibt Ihnen Tipps zum energiesparenden Heizen. Das Kapitel 4 erklärt Ihnen, welche Sicherheitsaspekte im Umgang mit der Bedieneinheit RC20 zu beachten sind. Das Kapitel 5 zeigt Ihnen, wie die Heizungsanlage ein- und ausge- schaltet wird.
Brennstoff (heute meist Gas oder Öl) und er- wärmt das im Heizkessel befindliche Wasser. Dieses warme Wasser wird nun mit Hilfe von Pumpen durch die Rohrleitungen des Hauses zum Heizkörper transportiert. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 7
Heizkörper werden mit derselben Vorlauftemperatur versorgt. Die an den Raum abgegebene Wärme hängt somit nur vom Heizungs- wasserdurchsatz ab, der sich über die Heizkörperthermostatventi- le beeinflussen lässt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 8
– den geschlossenen oder geöffneten Fenstern Abb. 2 Einflüsse auf das Raumklima Diese Einflüsse müssen berücksichtigt werden, um eine behagli- che Raumtemperatur zu erhalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 9
Referenzraum und die Heizleistung wird stark reduziert, so dass z. B. die Räume auf der Nordseite zu kalt werden. Die Thermostatventile der Heizkörper im Referenzraum müssen Sie immer ganz aufdrehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 10
Die Umwälzung des Heizungswassers übernimmt eine Pumpe, die in die Vorlaufleitung eingebaut wird. Wenn die Rohrleitungen gut isoliert sind, werden alle Heizkörper mit der gleichen Vorlauf- temperatur versorgt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Hier sind einige Tipps zum energiesparenden und dennoch kom- fortablen Heizen mit der Bedieneinheit: l Heizen Sie nur dann, wenn Sie die Wärme benötigen. Nutzen Sie die im RC20 voreingestellten Heizprogramme (Standard- programme). l Lüften Sie in der kalten Jahreszeit richtig: Drei- bis viermal täg- lich die Fenster für ca.
Die Bedieneinheit RC20 darf nicht mit Regelgeräten der Regel- systeme Logamatic 2000/3000/4000 betrieben werden. Zu Ihrer Sicherheit Die Bedieneinheit RC20 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßem Umgang mit diesem Gerät Sachschäden nicht vollständig ausgeschlossen werden.
Der sichere Umgang mit dem RC20 VERBRÜHUNGSGEFAHR Die maximal einstellbare Warmwassertemperatur beträgt 90°C. Bei Einstellungen über 60°C besteht Verbrühungsgefahr an den WARNUNG! Zapfstellen. l Fragen Sie Ihren Heizungsfachmann nach der eingestellten maximalen Warmwassertemperatur und/oder kontrollieren Sie diese selbst. ANLAGENSCHADEN durch Frostgefahr.

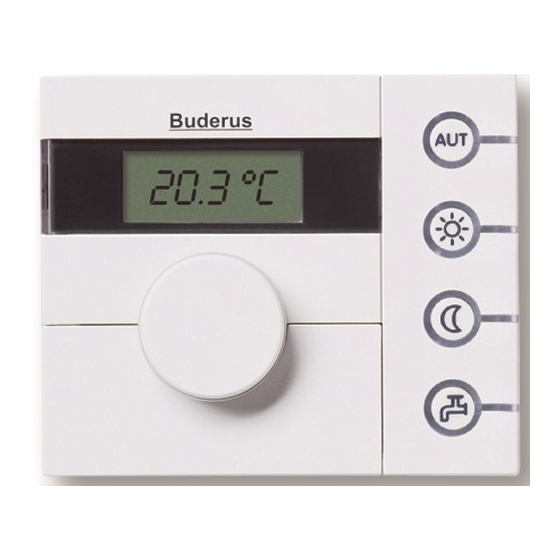

Das Display zeigt die gemessene Raumtemperatur an (Werks- einstellung). Je nach Betriebszustand leuchten ein oder meh- rere Leuchtdioden (LEDs). Ausschalten Sie können die Bedieneinheit RC20 ausschalten, indem Sie die Heizungsanlage ausschalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de...
Erste Schritte mit Ihrer Bedieneinheit Erste Schritte mit Ihrer Bedieneinheit Mit der Bedieneinheit RC20 können Sie Ihre Heizungsanlage ein- stellen. Übersichtlich angeordnete Bedienelemente ermöglichen Ihnen einen einfachen Umgang mit der Bedieneinheit. Bedienelemente des RC20 Abb. 3 Bedienelemente des RC20 Pos. 1: Display Pos.
Seite 16
Wenn Sie versuchen, einen Wert zu ändern, der sich nicht ändern lässt, zeigt das Display vier Querbalken an. Drehknopf Am Drehknopf können Sie neue Werte einstellen oder sich in den Menüs bewegen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 17
Uhrzeit und des Wochentages sowie zur Auswahl des Heizpro- grammes. Zum Öffnen der Klappe ziehen Sie die Klappe an der Griffmulde auf der linken Seite zu sich hin. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Die Funktionen bedienen Sie durch Drücken einer Taste oder durch Drehen des Drehknopfes. Beispiel: Raumtemperatur einstellen Stellen Sie mit dem Drehknopf die gewünschte Raumtemperatur ein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Die Funktionen Betriebsart wählen Sie können die Bedieneinheit RC20 auf zwei Arten betreiben: – im Automatik-Betrieb – im manuellen Betrieb Automatik-Betrieb Normalerweise wird nachts weniger geheizt als tagsüber. Mit der Bedieneinheit RC20 müssen Sie nicht abends und morgens die Thermostatventile der Heizkörper verstellen. Das erledigt die Au- tomatikumschaltung der Bedieneinheit RC20 für Sie.
Zu fest eingestellten Zeiten wird geheizt bzw. die Raumtemperatur wird abgesenkt. 21 °C Tagbetrieb 17 °C Nachtbetrieb 5:30 22:00 Abb. 5 Tag- und Nachtbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Nachtbetrieb (abge- senkter Heizbetrieb) mit geringerer Raumtemperatur. ANWENDERHINWEIS Wenn Sie den manuellen Betrieb gewählt haben, ist das gewählte Heizprogramm nicht mehr aktiv. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Als Daueranzeige wird standardmäßig die gemessene Raumtem- peratur angezeigt. Ihr Heizungsfachmann kann auch eine andere Daueranzeige einstellen (siehe Kapitel 9.3.5 „Daueranzeige ein- stellen“ auf Seite 43). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Wenn Sie sich im Automatik-Betrieb „Nacht“ befinden und die ein- gestellte Tagtemperatur ändern möchten, müssen Sie wie oben beschrieben vorgehen, aber die Taste „Tagbetrieb“ gedrückt hal- ten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Warmwassertemperatur einstellen (einstellbar von 30 °C bis 60 °C). Taste „Warmwasser“ loslassen. Die neu eingestellte Warmwas- sertemperatur ist sofort gespeichert. Danach erscheint wieder die Daueranzeige. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Wenn Sie die Funktion irrtümlich gestartet haben, drücken Sie die Taste „Warmwasser“ ein zweites Mal. Das Nachladen wird dann abgebrochen und die LED blinkt nicht mehr. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Wochentag neu einstellen. ANWENDERHINWEIS Falls die Uhr zunehmend vor- oder nachgeht, können Sie dies korrigieren (siehe Kapitel 9.3.7 „Uhrzeit abgleichen“ auf Seite 44). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Es dauert unterschiedlich lange, bis die Heizungsanlage Ihre Räu- me aufgeheizt hat. Das hängt von der Außentemperatur, der Ge- bäudedämmung und der Absenkung der Raumtemperatur ab. Buderus bietet mit der Bedieneinheit RC20 acht unterschiedliche voreingestellte Heizprogramme als Standardprogramme an. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH •...
Die Funktionen Standardprogramm wählen Die Bedieneinheit RC20 ist mit acht unterschiedlichen voreinge- stellten Heizprogrammen als Standardprogrammen ausgestattet. Eine Übersicht der voreingestellten Zeiten der Standardprogram- me finden Sie auf der nächsten Seite. Bitte prüfen Sie, welches Standardprogramm am besten zu Ihren Bedürfnissen passt.
9.1.1 Geeigneter Referenzraum Für die einwandfreie Funktion der Heizungsregelung muss die Be- dieneinheit RC20 in einem geeigneten Referenzraum montiert werden (siehe Kapitel 2 „Was Sie über Ihre Heizungsanlage wis- sen sollten“ auf Seite 6). Fremdwärmequellen (Sonneneinstrahlung oder auch andere Heiz- quellen wie ein offener Kamin) im Referenzraum beeinflussen die Regelfunktionen des RC20.
Montage- und Servicearbeiten 9.1.2 Montageposition Wählen Sie die Montageposition für die Bedieneinheit RC20 ent- sprechend den Angaben in Abb. 6 an einer Wand im Referenz- raum. Der Freiraum unter der Bedieneinheit und der Abstand zur Tür sind notwendig, um korrekte Messergebnisse zu erhalten.
Wenn Sie die Bedieneinheit auf einer Un- terputzdose montieren, achten Sie darauf, dass Zugluft aus der Unterputzdose das Messergebnis der Bedieneinheit nicht ver- fälscht (ggf. Unterputzdose mit Isoliermaterial ausfüllen). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 34
Pos. 2). l Kabelenden durch die Öffnung der Montageplatte führen (Abb. 8, Pos. 1). l Montageplatte mit den mitgelieferten Schrauben befestigen (Abb. 8, Pos. 3). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Pos. 1: Kabelklemme für Buskabel vom EMS l Zweiadriges Buskabel vom Energie-Management-System (EMS) an den Kabelklemmen „+“ und „–“ anschließen (Abb. 9, Pos. 1). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Montage- und Servicearbeiten 9.2.4 Bedieneinheit RC20 einhängen Abb. 10 Bedieneinheit RC20 einhängen l Hängen Sie die Bedieneinheit RC20 oben in die Montageplatte in Pfeilrichtung ein. l Drücken Sie die Bedieneinheit RC20 unten in Pfeilrichtung ge- gen die Montageplatte, bis diese einrastet. 9.2.5...
Drücken Sie mit einem Schraubendreher in den Schlitz der Ka- belklemmen um die Kabel zu lösen. l Ziehen Sie die Kabel aus der Kabelklemme. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Sie innerhalb von fünf Minuten keine Taste drücken. 9.3.2 Heizkreisadresse einstellen Die Bedieneinheit RC20 kann in einer Heizungsanlage mit mehre- ren Heizkreisen betrieben werden. Über die Heizkreisadresse wei- sen Sie der Bedieneinheit den Heizkreis fest zu, für den sie zustän- dig ist.
Seitliche Taste gedrückt halten und Drehknopf drehen um die Ka- librierung einzustellen. Wenn die Bedieneinheit RC20 eine Temperatur misst, die um 0,1 °C unterhalb des mit dem Thermometer gemessenen Wertes liegt, dann geben Sie „+0,1 °C“ bei der Kalibrierung ein. Dadurch zeigt die Bedieneinheit RC20 gegenüber dem gemessenen Wert...
Mit dem Drehknopf Parameter „P6“ auswählen. Seitliche Taste gedrückt halten und Drehknopf drehen um die Uhr- zeit abzugleichen. Wenn die Uhr der Bedieneinheit RC20 innerhalb eines Tages um zwei Sekunden zu langsam geht, stellen Sie „2“ als Korrekturwert ein.
überein? Unterschiedliche Größen haben Einfluss auf die Raumtemperatur. Wenn die Bedieneinheit RC20 an einer kalten Wand angebracht ist, wird sie von der kalten Temperatur der Wand beeinflusst. Wenn sie an einer warmen Stelle im Raum angebracht ist, z. B. in der Nähe eines Kamins, wird sie von dessen Wärme beeinflusst.
Kommunikation zu EMS ist ge- – Prüfen Sie, ob die Bedien- abwechselnd stört. einheit korrekt ange- schlossen ist und korrekt im Wandhalter sitzt. – Verständigen Sie Ihren Heizungsfachmann. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Raum- Fernbedienung kontrollie- Fernbedienung ist falsch einfluss und die Ein- ren. verdrahtet. und Ausschaltopti- Fernbedienung tauschen. mierung aus. Fernbedienung defekt. EMS defekt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
Seite 48
Entstörknopf betätigen. Abgasgrenze Keine Auswirkun- Kessel ist verrußt. Kessel muss gereinigt wer- gen auf das Regel- den. verhalten. Abgasfühler defekt. Fühleranschluss und -funkti- on kontrollieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001...
