Montage
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Serviceanleitung Raumcontroller RC20 • Ausgabe 08/2006
Die Montagefläche muss eben sein, damit sich die Montageplatte
beim Anschrauben nicht krümmt.
2
4

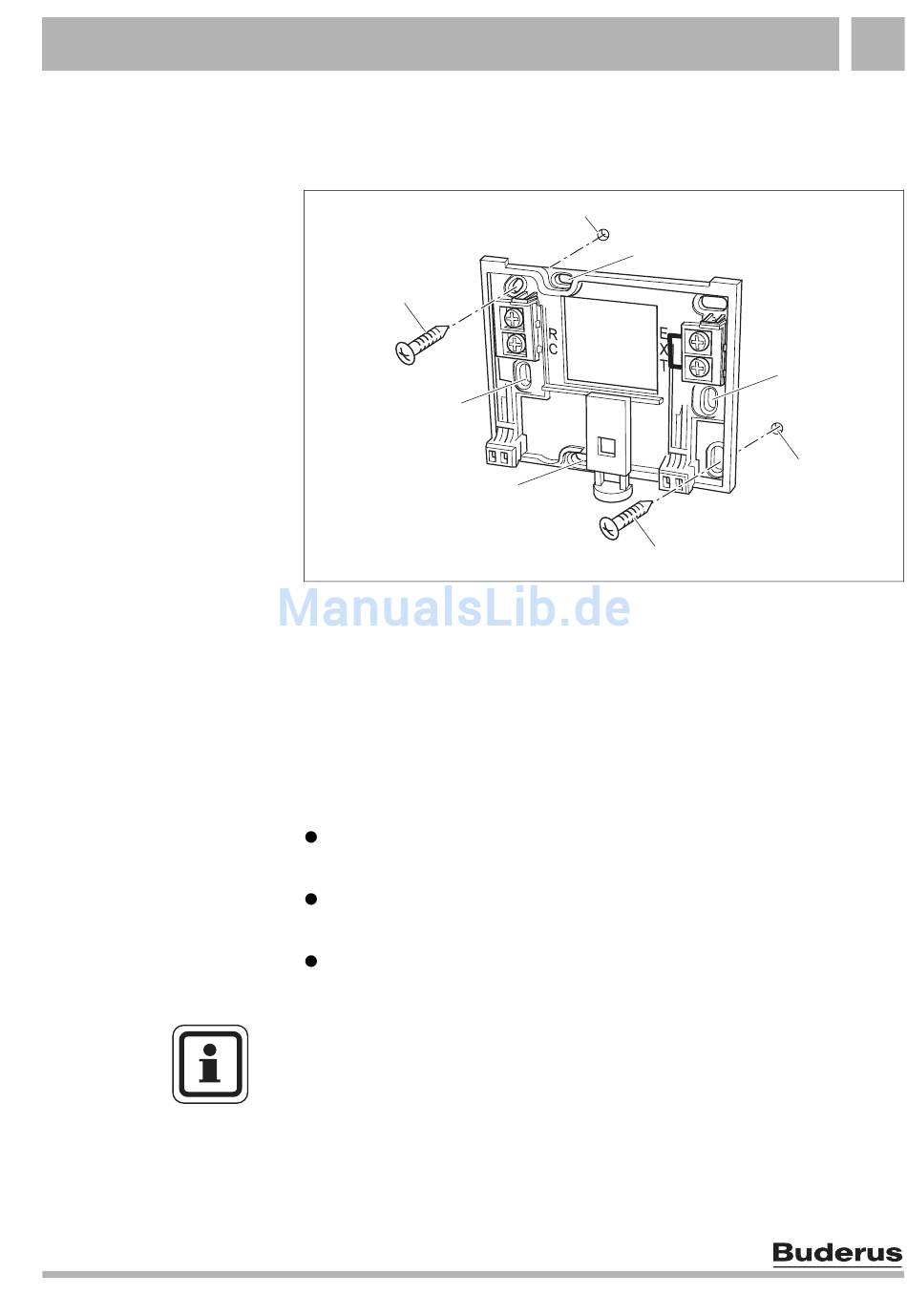

Abb. 3 Befestigung der Montageplatte auf Putz
Pos. 1: Bohrloch an der Wand
Pos. 2: mitgelieferte Schrauben für Montage auf Putz
Pos. 3: vertikale Befestigungslöcher für Montage auf einer
Unterputzdose
Pos. 4: horizontale Befestigungslöcher für Montage auf einer
Unterputzdose
Zwei Löcher an der vorgesehenen Stelle in die Wand bohren,
dazu Montageplatte als Schablone verwenden (Abb. 3).
Mitgelieferte Dübel in die Bohrlöcher (Abb. 3, Pos. 1) ein-
setzen.
Montageplatte mit den mitgelieferten Schrauben (Abb. 3,
Pos. 2) befestigen.
ANWENDERHINWEIS
Für die Montage auf einer Unterputzdose können Sie die vertika-
len oder horizontalen Befestigungslöcher (Abb. 3, Pos. 3 oder
Pos. 4) verwenden.
1
3
3
2
3
4
1
