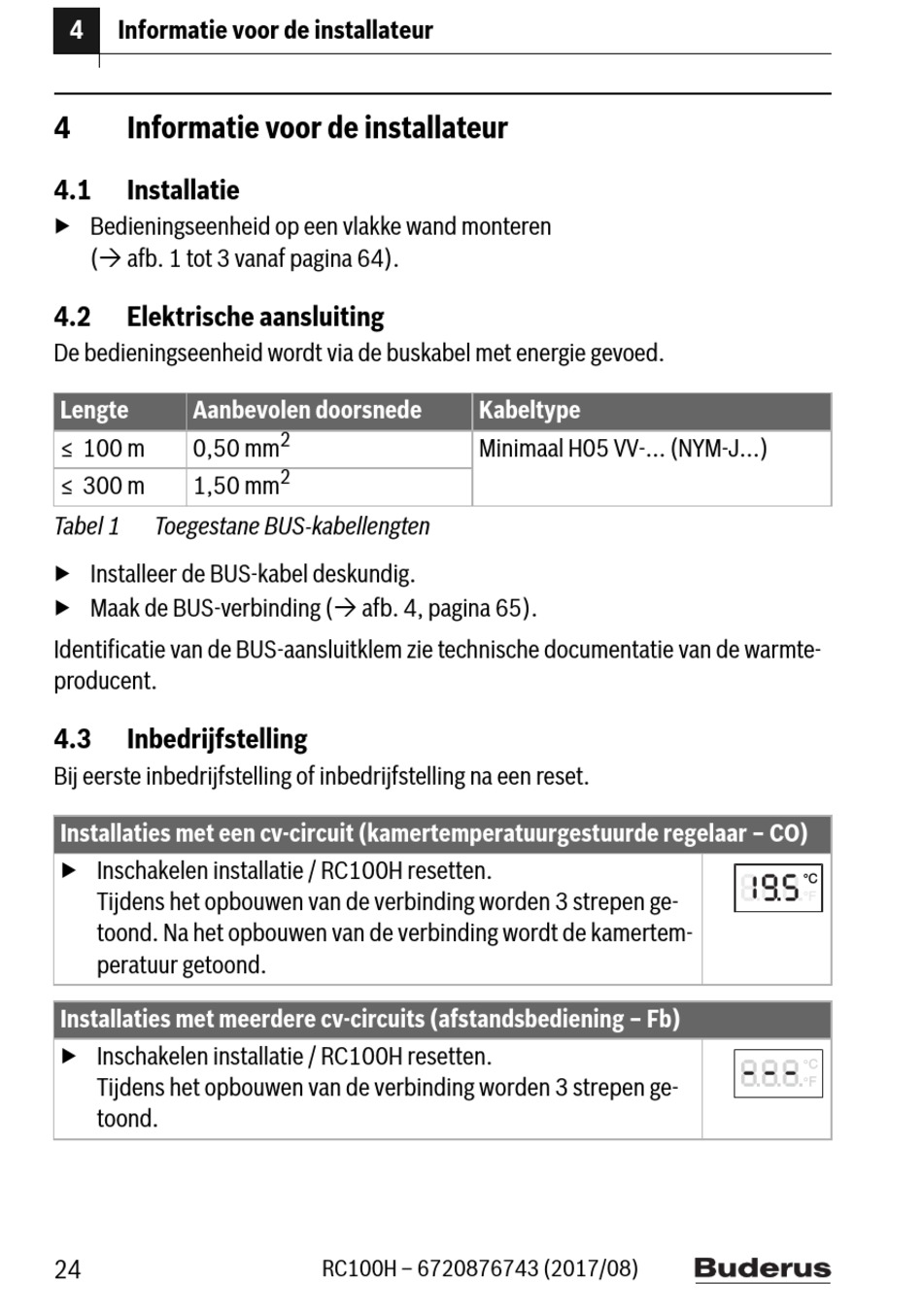

4 Informatie voor de installateur
4 Informatie voor de installateur
4.1 Installatie
▶ Bedieningseenheid op een vlakke wand monteren
( afb. 1 tot 3 vanaf pagina 64).
4.2

Elektrische aansluiting

De bedieningseenheid wordt via de buskabel met energie gevoed.
Lengte Aanbevolen doorsnede
≤ 100 m 0,50 mm
≤ 300 m 1,50 mm
Tabel 1 Toegestane BUS-kabellengten
▶ Installeer de BUS-kabel deskundig.
▶ Maak de BUS-verbinding ( afb. 4, pagina 65).
Identificatie van de BUS-aansluitklem zie technische documentatie van de warmte-
producent.
4.3

Inbedrijfstelling

Bij eerste inbedrijfstelling of inbedrijfstelling na een reset.
Installaties met een cv-circuit (kamertemperatuurgestuurde regelaar – CO)
▶ Inschakelen installatie / RC100H resetten.
Tijdens het opbouwen van de verbinding worden 3 strepen ge-
toond. Na het opbouwen van de verbinding wordt de kamertem-
peratuur getoond.
Installaties met meerdere cv-circuits (afstandsbediening – Fb)
▶ Inschakelen installatie / RC100H resetten.
Tijdens het opbouwen van de verbinding worden 3 strepen ge-
toond.
24
2
2
RC100H – 6720876743 (2017/08)
Kabeltype
Minimaal H05 VV-... (NYM-J...)
