4. Montage
1
3
mögliche Lufteinlass-
*
positionen
* gleiche Maße wie Ausschnitt A
** gleiche Maße wie Ausschnitt B

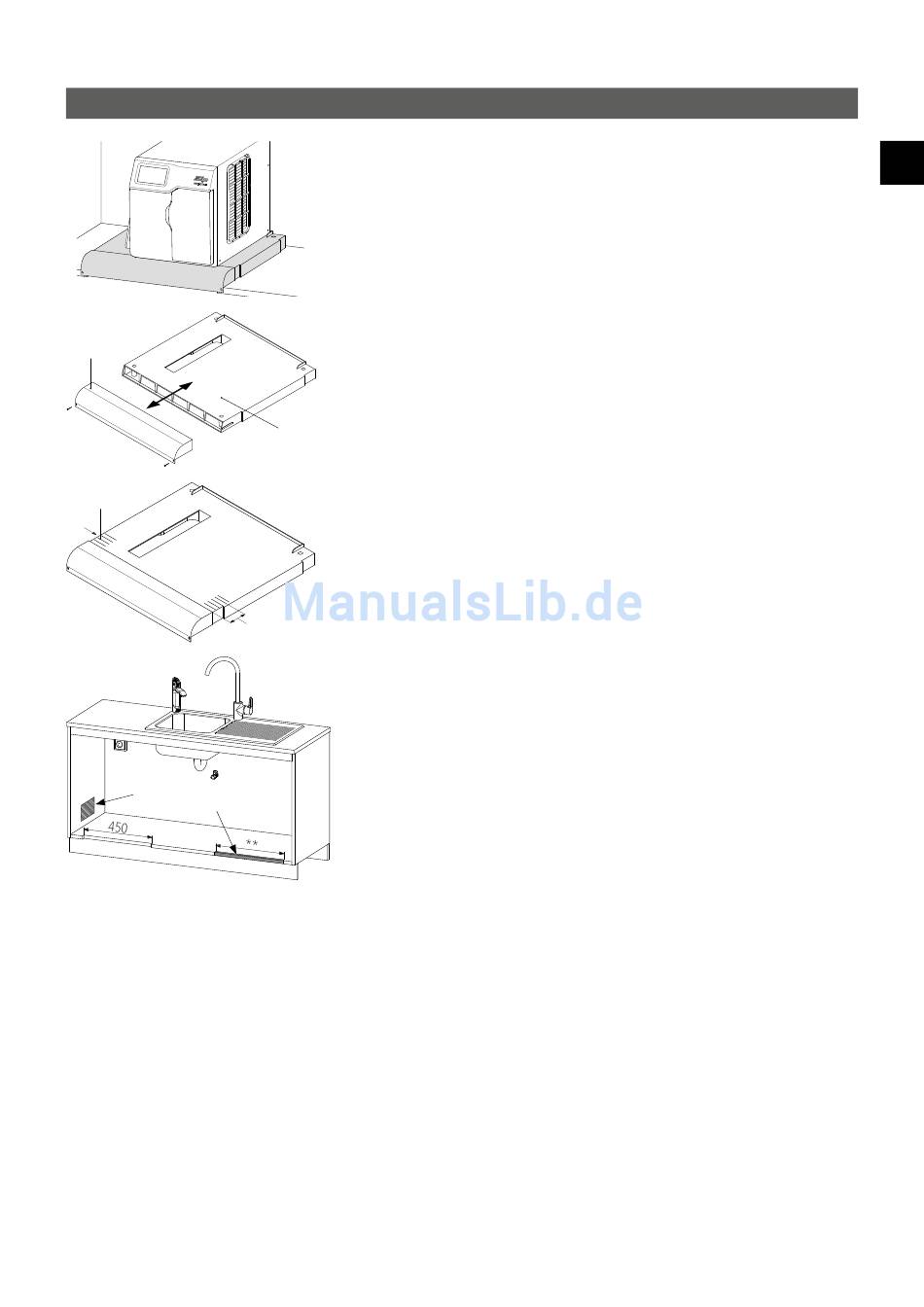

Optional: Installation mit KXB

Der Belüftungsschacht KXB (Artikel-Nr.: 893541) ist ein Zubehörelement für das C 175,
dass den Lüftungsausschnitt »C« der regulären Installation ersetzt. Die warme Abluft
wird durch den KXB geleitet und vorn am Unterschrank ausgeblasen.
Das C 175 wird einfach auf den KXB platziert und mit ihm zusammen im Unterschrank
montiert.
1. Stellen Sie vor der Installation sicher, dass für Luftzufuhr gesorgt wurde. Die
dem Gerät beiliegenden Lüftungsgitter können verwendet werden, wenn
Sie die Lufteinlässe gemäß Ausschnitt »A« oder »B« der regulären Installation
dimensionieren.
2. Positionieren Sie den zusammengesetzten Belüftungsschacht so im Unterschrank,
dass das C 175 ausreichend Seitenabstände hat (min. 50 mm) und alle Anschlüsse
erreicht werden.
3. Markieren Sie die Position des Austrittskanals (siehe Bild , Teil »1«) vorn am
2
Unterschrankboden.
4. Justieren Sie die Tiefe des Hauptschachtes »2« im Unterschrank. Der Austrittskanal
lässt sich dazu bis max. 50 mm ausziehen. Achten Sie dabei mit Hilfe der
Justierlinien »3« auf eine parallele Ausrichtung.
5. Markieren Sie die Position des Hauptschachtes auf dem Unterschrankboden und
entfernen Sie den KXB vollständig.
6. Sägen Sie einen Belüftungsausschnitt von 450 mm Breite mittig zwischen die
Markierungen aus Schritt 3. Die Tiefe des Ausschnittes ist bis an die Sockelblende
zu dimensionieren (max. 43 mm).
max. 50
7. Positionieren Sie den Hauptschacht gemäß Ihren Markierungen aus Schritt 5 und
fixieren Sie ihn mit den mitgelieferten vier großen Schrauben.
8. Schieben Sie den Austrittskanal von vorn auf den Hauptschacht und fixieren Sie ihn
mit den zwei kleinen Schrauben am Unterschrankboden.
9. Stellen Sie das C 175 auf den KXB und installieren Sie den seitlichen Lüftungsschacht
des Gerätes passend im dafür vorgesehenen Belüftungs ausschnitt des
Hauptschachtes.
7
