4. Montage

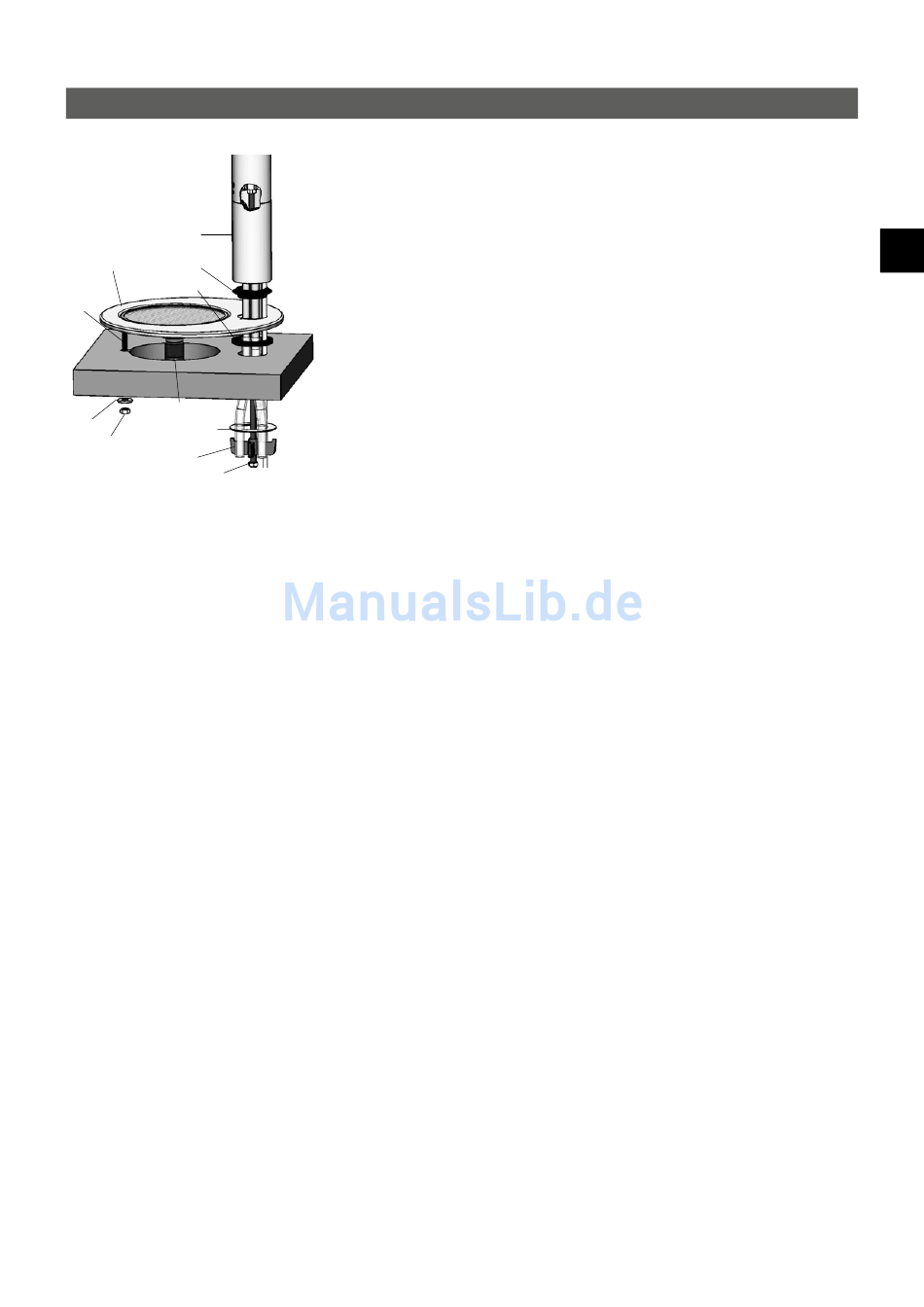

Robinetterie
Tableau
Socle
Entretoise
Tige file-
tée
Coude d'écoulement
Plate
Rondelle en acier
pour écrou
inoxydable
Crampon de
serrage
Écrou
En option : Installation du tableau
Le tableau (référence : 4100-44111) est un accessoire et peut être utilisé pour installer
la robinetterie indépendamment d'un évier de cuisine.
1. S'assurer que l'emplacement prévu pour le tableau comprend une amenée d'eau,
un écoulement d'eau, une prise avec une protection par fusible d'au moins 10 A et
suffisamment de place pour le dispositif sous évier.
2. Positionner le gabarit joint à l'emplacement prévu pour le tableau.
3. Découper les trous conformément aux marquages sur le gabarit.
4. Installer le tableau, placer l'entretoise en plastique entre le plan de travail et le
tableau au niveau du trou de 35 mm. Fixer le tableau d'en bas à la tige filetée au
moyen de la rondelle plate et de l'écrou joints.
5. Monter la robinetterie comme décrit dans la section « Monter la robinetterie » du
point 3.
6. Si le coude d'écoulement pointe dans une direction incorrecte, desserrer l'écrou
de fixation au-dessus du coude, orienter le coude dans la direction souhaitée et
resserrer l'écrou de fixation.
7. Raccorder le coude d'écoulement avec un manchon de tuyaux de siphon. Utiliser à
cette fin un tuyau de 22 mm de diamètre. Si aucun manchon de tuyaux de siphon
libre n'est disponible, utiliser le manchon de tuyaux enclipsable.
a. Placer le manchon de tuyaux enclipsable sur le côté du siphon orienté vers l'évier.
Percer un trou de 13 mm de diamètre dans le tube d'écoulement, derrière le
manchon de tuyaux enclipsable, pour permettre l'écoulement. Utiliser un mastic
approprié pour étanchéifier le manchon de tuyaux enclipsable contre le tube
d'écoulement.
Mise en service
1. Rincer les conduites de raccordement et tubes soigneusement avant la première
utilisation. Séparer à cette fin le tuyau flexible de l'amenée d'eau de l'unité sous
évier et le maintenir dans un écoulement ou un seau. Faire couler de l'eau et
la laisser couler pendant plusieurs minutes. Fixer ensuite le tuyau de nouveau
à l'amenée d'eau de l'unité sous évier et contrôler la présence de fuites dans
l'installation.
2. 1Si aucune fuite ne se présente, activer le dispositif en branchant la fiche dans la
prise et en appuyant sur l'interrupteur sur le côté droit du dispositif sous évier.
3. La demande de rinçage du filtre apparait sur l'écran. Pour ce faire, un récipient
collecteur d'une capacité d'environ 10 litres est nécessaire.
a. Ouvrir le capot de maintenance sur la face avant du dispositif. Placer le tuyau en
plastique dans le récipient collecteur et ouvrir la valve du tuyau.
b. Appuyer sur « Démarrage » pour lancer le rinçage.
c. Laisser s'écouler environ 10 litres d'eau et appuyer ensuite sur « Arrêt » pour
finaliser le rinçage. Fermer la valve du tuyau et appuyer sur « Continuer ».
4. Le dispositif se trouve ensuite en mode de fonctionnement normal.
5. Enregistrer le dispositif à l'adresse www.clage.de.
