4. Montage

Crampon de serrage
C
B

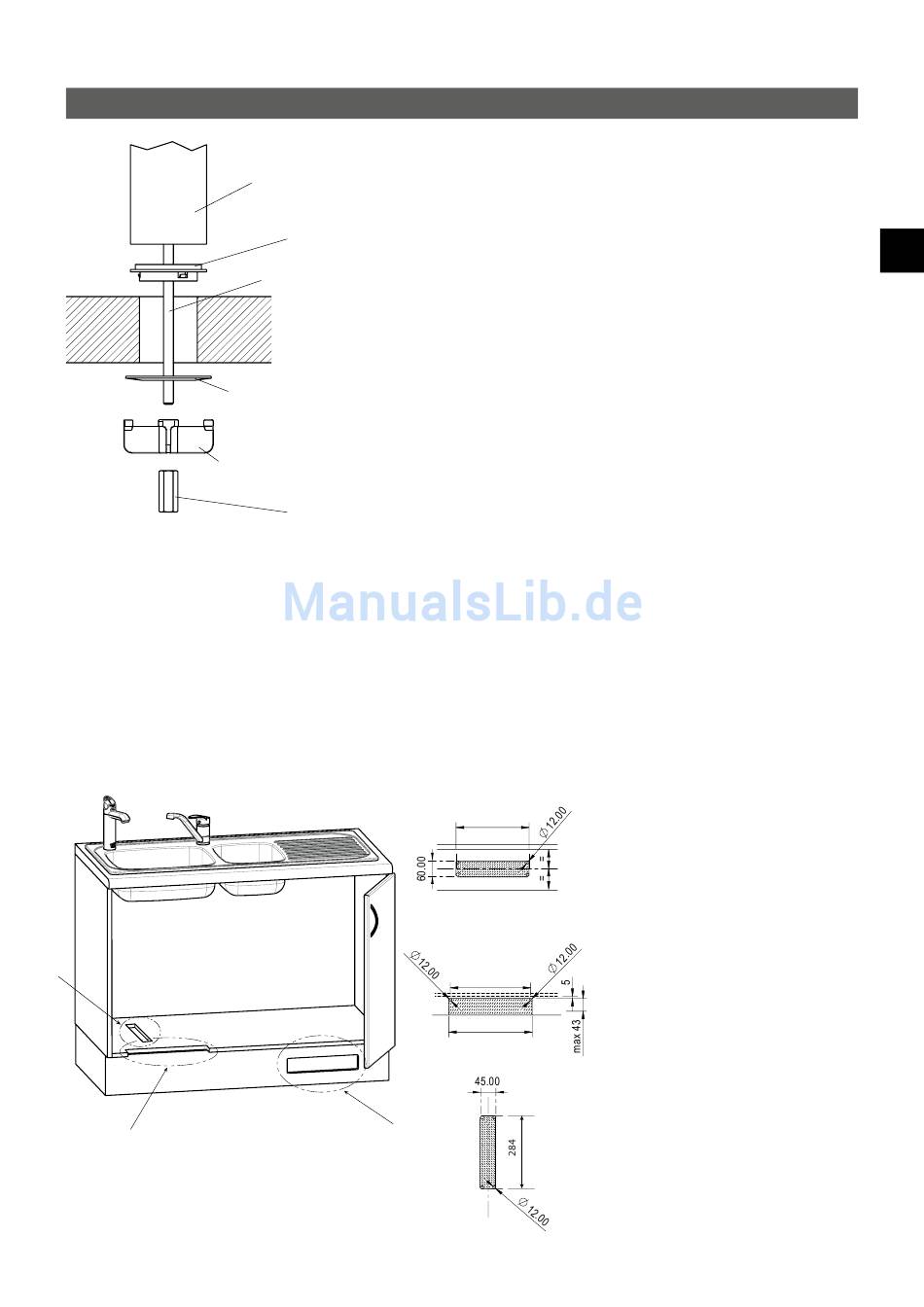

Installation de la robinetterie

Indications : La robinetterie ne doit pas être installée plus haut que 900 mm
Robinetterie
au­dessus du fond du dispositif sous évier, pour éviter une pression trop faible.
Indications : La robinetterie ne doit en aucun cas être tournée une fois qu'elle a
été montée de manière fixe !
Socle
1. Déterminer la position de la robinetterie de telle sorte que l'eau qui s'écoule soit
Tige filetée
recueillie dans un évier ou un autre bassin avec un écoulement et puisse s'écouler.
2. Découper un trou d'un diamètre de 35 mm dans le plan de travail / évier, à
l'emplacement où la robinetterie doit être montée.
3. Insérer le socle noir d'en bas sur la robinetterie et s'assurer qu'il reste là. Pour une
installation étanche, appliquer un peu de mastic en silicone à la face inférieure du
socle.
Rondelle en acier
inoxydable
4. Faire passer les tuyaux d'en haut à travers le trou de 35 mm dans le plan de
travail / évier, et placer la robinetterie à l'emplacement prévu.
5. Pousser la rondelle en acier inoxydable d'en bas sur les tuyaux et ensuite le
crampon de serrage sur la tige filetée de la robinetterie. Fixer le crampon de
serrage avec l'écrou de fixation. Avant de serrer l'écrou, s'assurer que la tête de la
robinetterie pointe dans la direction souhaitée.
Écrou
Installation de l'unité sous évier
Indications : Pour assurer une ventilation adéquate, un espace d'au moins 50 mm
doit être maintenu libre à gauche et à droite du dispositif. Lorsque le dispositif
est utilisé dans une armoire, les entretoises en silicone et les grilles de ventilation
jointes doivent être installées, pour assurer une ventilation suffisante.
Les grilles de ventilations peuvent être montées en option si la température dans
l'armoire dépasse 35 °C.
Respecter pour ce faire le plan de montage suivant :
A
A
285.00
B
314.00
326.00
C
31
Indications : En cas d'utilisation du
puits de ventilation KXB, suivre pour la
création des découpes de ventilation
le chapitre « Installation avec KXB ».
Les grilles de ventilation jointes peuvent
être placées dans les découpes A et B.
Le puits de ventilation noir joint est ins-
tallé dans la découpe C. Ce puits assure
que l'air chaud soit mené du dispositif
vers le bas de l'armoire pour s'échapper
par la découpe A. Pour pouvoir placer
le puits de ventilation sur la découpe, il
doit se trouver à une distance d'au moins
85 mm de la paroi arrière de l'armoire,
d'au moins 115 mm de la façade de l'ar-
moire et d'au moins 10 mm de la paroi
gauche de l'armoire.
Les découpes A et B doivent se trouver à
une distance d'au moins 10 cm l'une de
l'autre, afin d'éviter un pont thermique.
