Zip HydroTap ® G4 C175
4. Montage
FR
1
3
Positions de prise d'air
*
possibles
* mêmes dimensions que la découpe A
** mêmes dimensions que la découpe B
Tuyau flexible
Dispositif
HydroTap

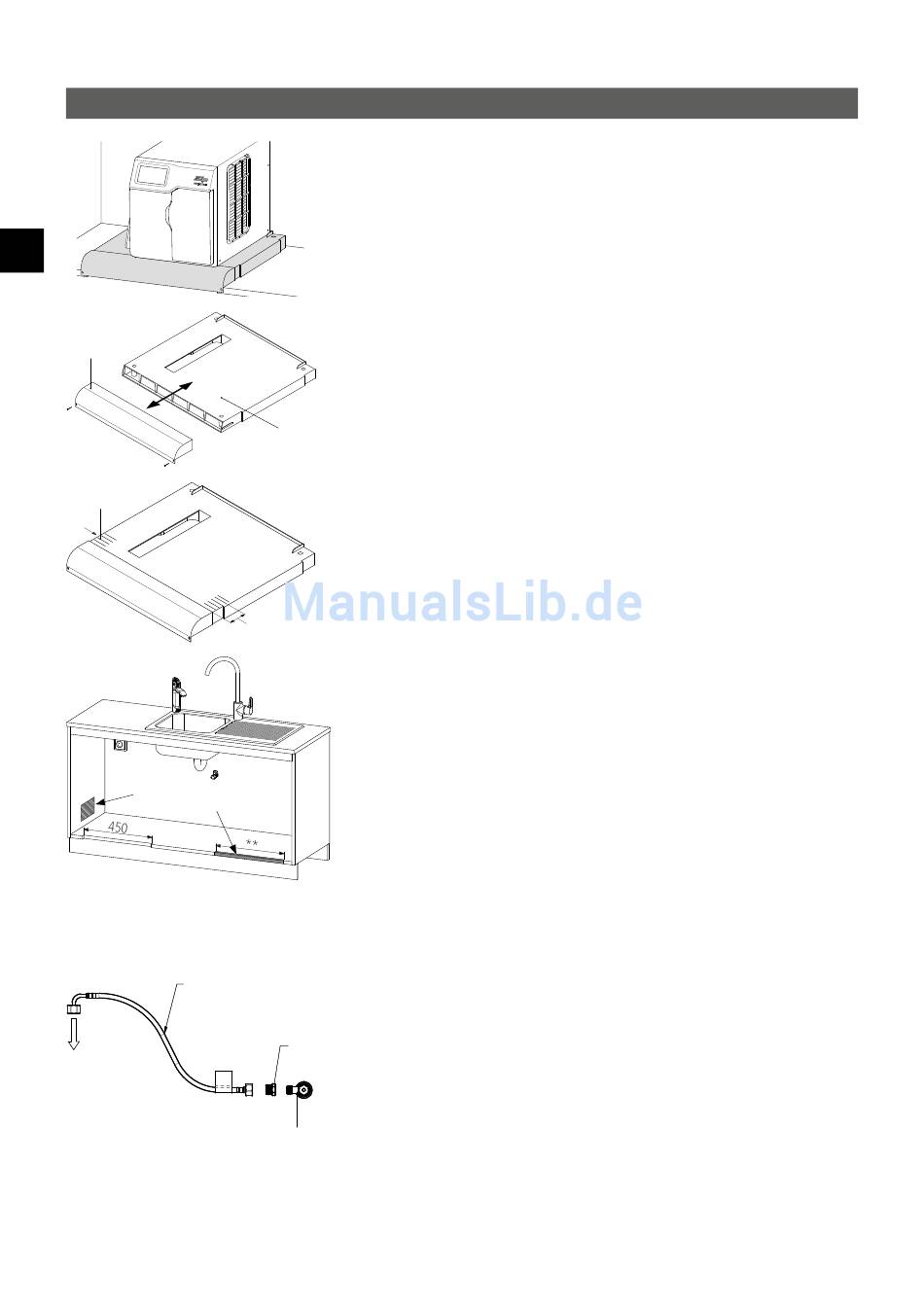

En option : Installation avec KXB

Le puits de ventilation KXB (no. d'article : 893541) est un accessoire pour le C175, qui
remplace la découpe de ventilation « C » de l'installation standard. L'air chaud est guidé
à travers le KXB et chassé à l'avant de l'armoire.
Le dispositif C 175 est simplement placé sur le KXB et monté avec lui dans l'armoire.
1. Avant l'installation, s'assurer que l'alimentation en air a été garantie. Les grilles
de ventilation jointes au dispositif peuvent être utilisées si les entrées d'air sont
dimensionnées conformément aux découpes « A » et « B » de l'installation standard.
2. Positionner le puits de ventilation assemblé de telle manière dans l'armoire que le
dispositif C 175 ait des distances latérales suffisantes (au moins 50 mm) et que tous
les raccordement soient atteints.
3. Marquer la position du canal de sortie (voir figure , Partie « 1 ») à l'avant sur le fond
de l'armoire.
2
4. Ajuster la profondeur du puits principal « 2 » dans l'armoire. Le canal de sortie se
laisse, à cette fin, tirer de jusqu'à max. 50 mm. Veiller ce faisant à une orientation
parallèle, à l'aide des lignes de visée « 3 ».
5. Marquer la position du puits principal sur le fond de l'armoire et retirer
complètement le KXB.
6. Scier une découpe de ventilation de 450 mm de largeur au centre entre les
marquages de l'étape 3. La profondeur de la découpe doit être dimensionnée
jusqu'à la plinthe du socle (max. 43 mm).
7. Positionner le puits principal conformément aux marquages de l'étape 5 et le fixer
au moyen des quatre grandes vis jointes.
max. 50
8. Pousser le canal de sortie de l'avant sur le puits principal et le fixer sur le fond de
l'armoire au moyen des deux petites vis.
9. Placer le C 175 sur le KXB est installer le puits de ventilation latéral du dispositif
correctement dans la découpe de ventilation du puits principal prévue à cet effet.
Indications : Lorsque la température dans l'armoire dépasse 35 °C, une ventila­
tion supplémentaire doit être assurée.
1. Placer l'unité sous évier le plus près possible sous la robinetterie.
2. Raccorder l'alimentation d'eau au robinet équerre (non compris dans l'étendue de
livraison). Utiliser à cette fin le tuyau flexible joint et l'adaptateur, si nécessaire.
Adapteur
3. Raccorder les tuyaux de la robinetterie au dispositif sous évier. Assurer une déclivité
constante entre la robinetterie et l'unité sous évier. Raccourcir les tuyaux pour éviter
des boucles et des plis. Les tuyaux ne doivent pas être rallongés.
a. Connecter le tuyau en silicone marqué en bleu au raccordement d'eau chaude.
Robinet
équerre
4. Connecter les câbles de signaux de la robinetterie et du dispositif sous évier. Fixer la
connexion enfichable à un emplacement qui n'est pas expose à l'humidité.
