Zip HydroTap ® G4 C175
4. Montage
DE

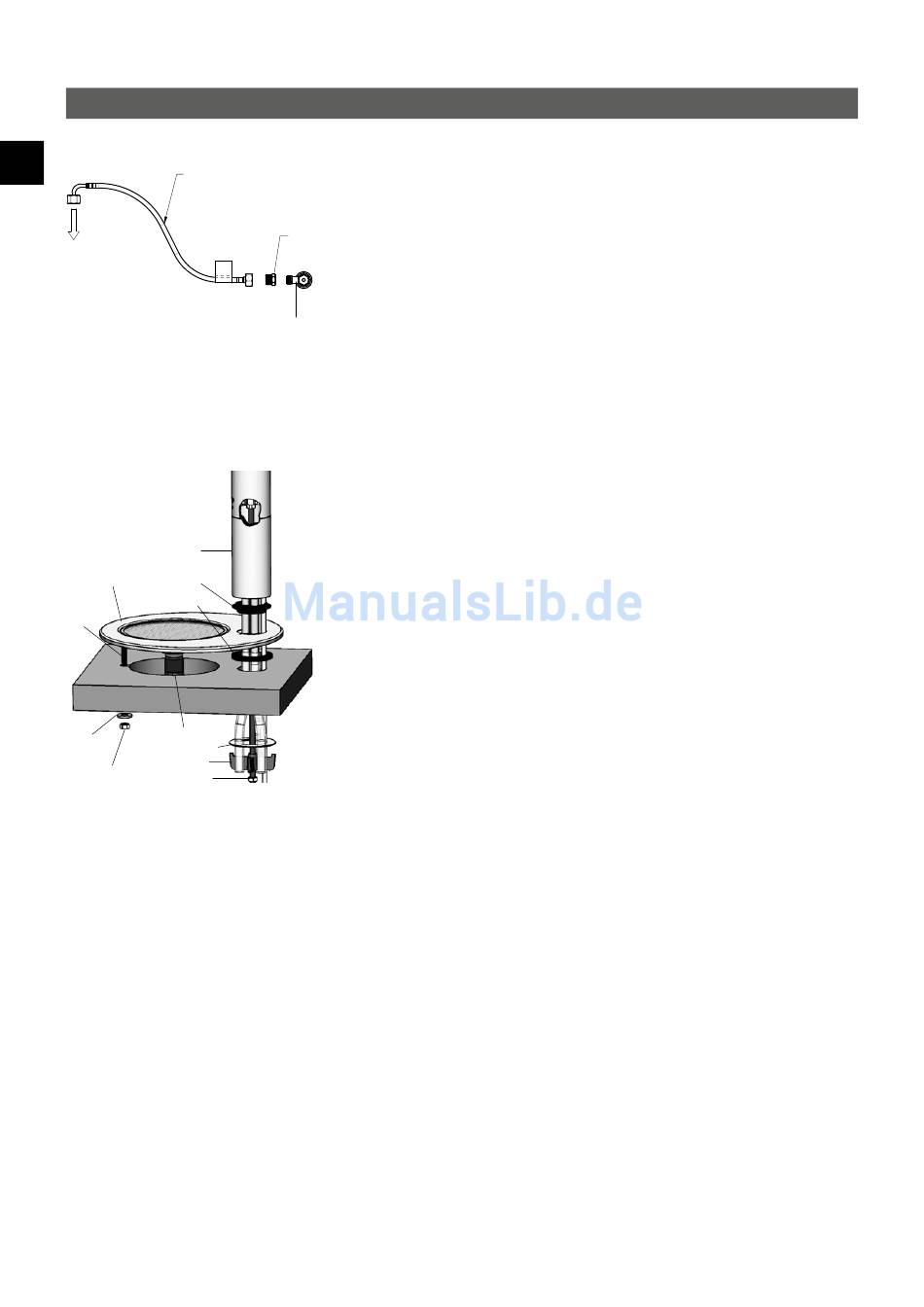

Flexschlauch
Hydrotap
Gerät
Armatur
Tableau Sockel
Abstandshalter
Gewinde-
stange
Abflussbogen
Unterleg-
Edelstahlscheibe
scheibe
Spannklammer
und Mutter
Mutter
Hinweis: Wenn die Temperatur im Unterschrank über 35 °C steigt, muss für
zusätzliche Belüftung gesorgt werden.
1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur.
2. Verbinden Sie den Wasserzulauf mit dem Eckventil (nicht im Lieferumfang
enthalten). Verwenden Sie dafür den mitgelieferten Flexschlauch und falls
Adapter
erforderlich den Adapter.
3. Verbinden Sie die Schläuche der Armatur mit dem Untertischgerät. Sorgen Sie
dabei für ein stetiges Gefälle zwischen Armatur und Untertischeinheit. Kürzen Sie
die Schläuche, um Schlaufen und Knicke zu vermeiden. Die Schläuche dürfen nicht
Eckventil
verlängert werden.
a. Schließen Sie den blau markierten Silikonschlauch am Kaltwasseranschluss an.
4. Verbinden Sie die Signalleitungen von Armatur und Untertischgerät. Befestigen Sie
die Steckverbindung an einer Stelle, die keiner Feuchtigkeit ausgesetzt wird.

Optional: Installation des Tableaus

Das Tableau (Artikelnummer: 4100-44111) ist ein Zubehörelement und kann dazu
verwendet werden, die Armatur unabhängig von einer Küchenspüle zu installieren.
1. Vergewissern Sie sich, dass an der für das Tableau vorgesehenen Stelle ein
Wasserzulauf, ein Wasserabfluss, eine Steckdose mit einer Absicherung von
mindestens 10 A und ausreichend Platz für das Untertischgerät vorhanden ist.
2. Positionieren Sie die mitgelieferte Schablone an der für das Tableau vorgesehenen
Stelle.
3. Schneiden Sie die Löcher, wie auf der Schablone markiert.
4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff
zwischen der Arbeitsplatte und dem Tableau am 35 mm-Loch. Fixieren Sie
das Tableau von der Unterseite an der Gewindestange mit der mitgelieferten
Unterlegscheibe und Mutter.
5. Montieren Sie die Armatur, wie im Abschnitt »Armatur montieren« ab Punkt 3
beschrieben.
6. Sollte der Abflussbogen in eine falsche Richtung zeigen, lösen Sie die Befestigungs-
mutter oberhalb des Bogens, richten ihn gewünschter Richtung aus und ziehen Sie
die Befestigungsmutter anschließend wieder fest.
7. Verbinden Sie den Abflussbogen mit einer Siphon-Rohrmuffe. Verwenden Sie dazu
einen 22 mm durchmessenden Schlauch. Sollte keine freie Siphon-Rohrmuffe zur
Verfügung stehen, ist die Schnapp-Rohrmuffe zu verwenden.
a. Platzieren Sie die Schnapp-Rohrmuffe an der der Spüle zugewandten Seite
des Siphons. Bohren Sie ein Loch mit einem Durchmesser von 13 mm in das
Abflussrohr hinter der Schnapp-Rohrmuffe, um einen Abfluss zu ermöglichen.
Nutzen Sie geeignetes Dichtmittel, um die Schnapp-Rohrmuffe wasserdicht
gegen das Abwasserohr abzudichten.
8
