3.8 Skalierung

Die Werkseinstellung für das GPC-3 ist 100 V-25000 V (Parameter 9030). Um Applikationen über 25000 V
und unter 100 V zu unterstützen, muss der Spannungsbereich angepasst werden. Damit wird ein weiter
Bereich von Spannungs- und Leistungswerten unterstützt. Zur Einstellung ist das Master-Passwort
erforderlich.
Die Einstellung kann über das Display-JUMP-Menü oder über die USW erfolgen.
Eine Änderung der Skalierung hat einen Neustart des GPC-3 zur Folge. Die Parameter müssen
in der USW neu eingelesen werden.

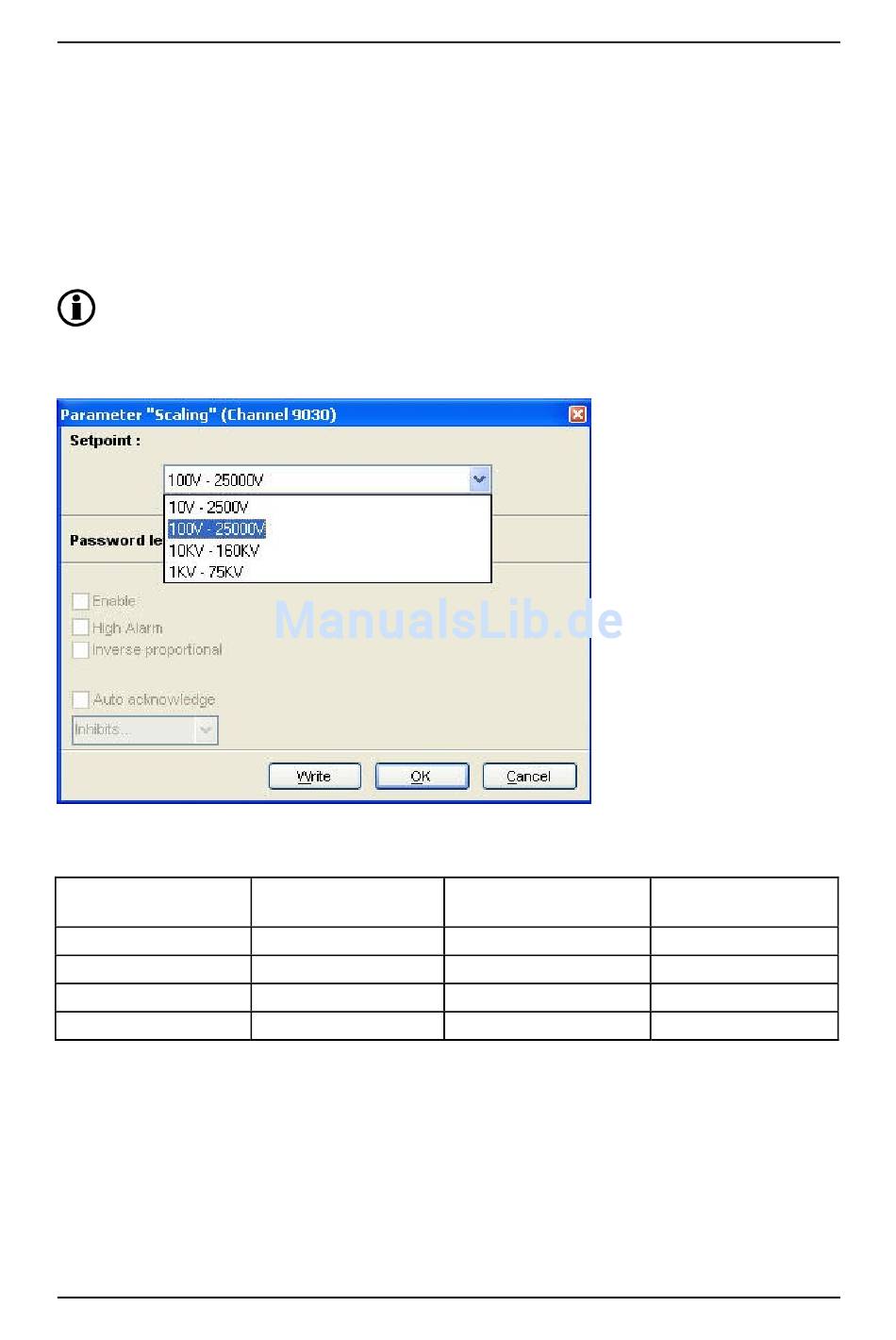

Die Skalierung erfolgt in Menü 9030.
Die Änderung der Spannungsskalierung hat auch Auswirkungen auf die Leistungsskalierung:
Skalierung
Parameter 9030
10 V-2500 V
100 V-25000 V
1 kV-75 kV
10 kV-160 kV
DEIF GmbH
Nenneinstellung 1-4
(Leistung)
1.0-900.0 kW
10-20000 kW
0.10-90.00 MW
1.0-900.0 MW
Nenneinstellung 1-4
(Spannung)
10.0 V-2500.0 V
100 V-25000 V
1.00 kV-75.00 kV
10.0 kV-160.0 kV
Beschreibung der Funktionen
Menü: 6041, 6051 und
6053
10.0 V-2500.0 V
100 V-25000 V
1.00 kV-75.00 kV
10.0 kV-160.0 kV
