GPC-3 DRH 4189340646 DE

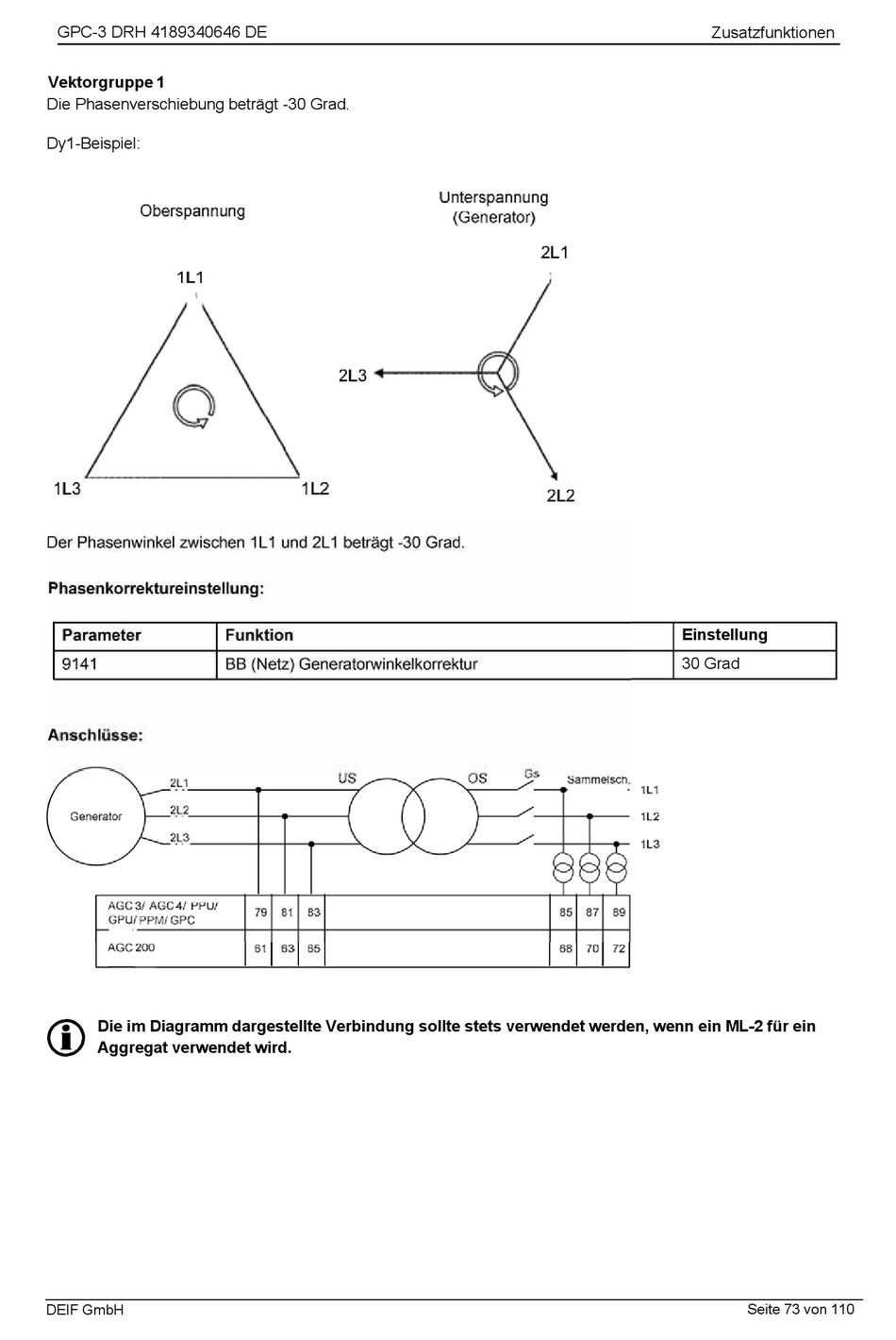

Vektorgruppe 1
Die Phasenverschiebung beträgt -30 Grad.
Dy1-Beispiel:
Der Phasenwinkel zwischen 1L1 und 2L1 beträgt -30 Grad.
Phasenkorrektureinstellung:
Parameter
9141
Anschlüsse:
Die im Diagramm dargestellte Verbindung sollte stets verwendet werden, wenn ein ML-2 für ein
Aggregat verwendet wird.
DEIF GmbH
Funktion
BB (Netz) Generatorwinkelkorrektur
Zusatzfunktionen
Einstellung
30 Grad
Seite 73 von 110
