NF 8 - Installations- und Bedienungsanleitung
18.3 Statusänderung

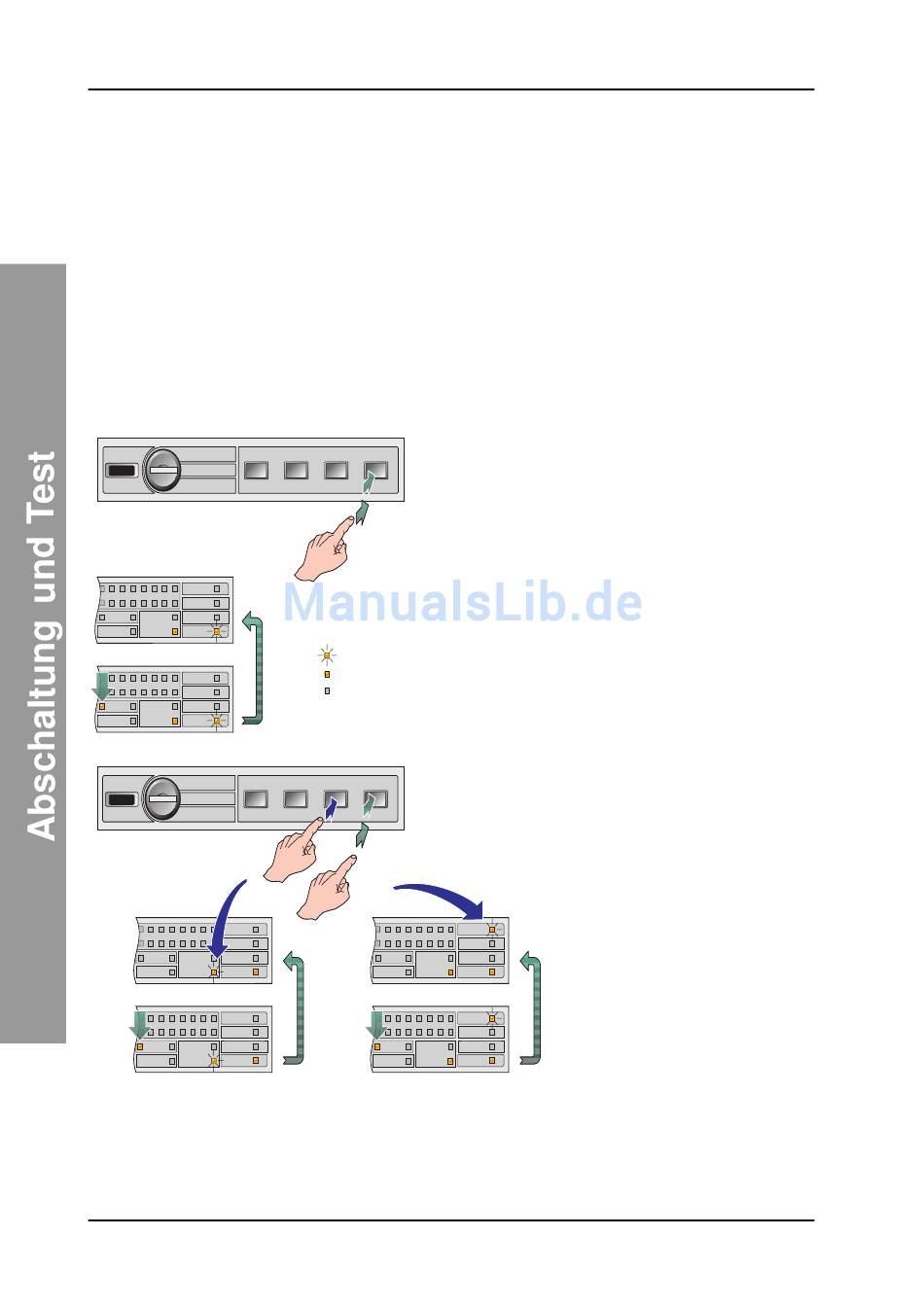

Nachdem die Übertragungseinrichtung (ÜE), die
Standardschnittstelle Löschen (SST), der Störungs-
ausgang oder eine Gruppe ausgewählt worden sind, kann
der Zustand mit der Taste Status geändert werden.
Übertragungseinrichtung, Störungsausgang und
Standardschnittstelle Löschen:
Diese können nur auf Normal gesetzt oder abgeschaltet
werden, was durch die LED Abschalt. angezeigt wird. Mit
der Taste Status kann zwischen den beiden Einstellungen
umgeschaltet werden. Die Anzeige ändert sich dadurch
wie folgt:
Normal
Abgeschaltet
Status
1
2
LED Legende: LED Legende:
LED BLINKT LED BLINKT
LED DAUERND LED DAUERND
LED AUS LED AUS
Step Status
1
2
A / C A / C
B / D B / D
C
1 2 3 4 5 6 7 8
< Abschalt. < Abschalt.
Test > Test >
Störung Störung
Leitung Leitung
D
1 2 3 4 5 6 7 8
1
2
< Abschalt. < Abschalt.
Test > Test >
Störung Störung
Leitung Leitung
30
LED Abschalt. leuchtet nicht.
LED Abschalt. leuchtet.
