Interner Summer - Notifier Nf8 Installation Und Betriebsanleitung

1
NF 8 NF 8 Normal Quittung
0 0 0 0 0 0 0 0
Alarmzähler
2
NF 8 NF 8
Rücksetzen
0 0 0 0 0 0 0 0
ÜE AB / Freigabe ÜE AB / Freigabe
Alarmzähler
3
NF 8 NF 8
0 0 0 0 0 0 0 0
ÜE AB / Freigabe ÜE AB / Freigabe
Alarmzähler
997-204, Ausgabe 1.3
Mai 1999
NF 8 - Installations- und Bedienungsanleitung

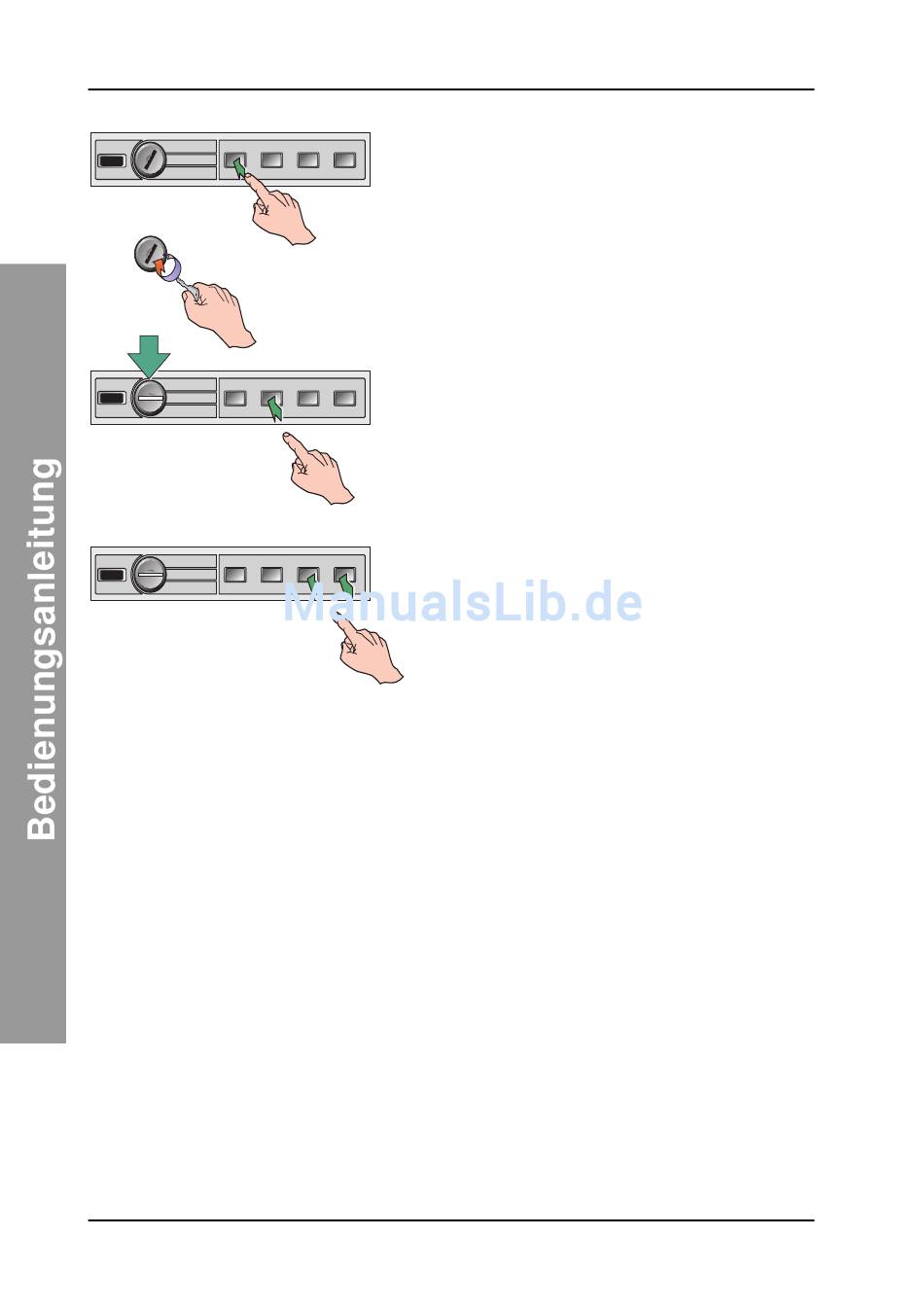

TASTEN
Für die Bedienung und Konfiguration der Zentrale stehen
vier Tasten zur Verfügung:
Quittung - Steht der Schlüsselschalter in der Stellung
Normal, kann mit der Taste Quittung der interne Summer
abgeschaltet werden, ohne gleichzeitig die externen
Alarmgeber abzuschalten. Nach Drücken der Taste
Quittung wechseln die LEDs für Alarm Gruppe von Blinken
in Daueranzeige.
Rücksetzen - Diese Taste hat keine Funktion, wenn der
Schlüsselschalter in der Stellung Normal steht. Steht der
Schlüsselschalter in der Stellung ÜE AB / Freigabe, wird
die Zentrale durch Drücken der Taste Rücksetzen in den
Normalbetrieb versetzt, sofern der Alarmzustand zuvor
beendet worden ist. Besteht der Alarmzustand auch nach
dem Rücksetzen der Anlage noch, wird ein neuer
Systemalarm ausgelöst.
Step und Status - Im Konfigurationsmodus kann der
Status einzelner Gruppen auf Normal, Test oder
Abgeschaltet gesetzt werden, sowie der Status der
Übertragungseinrichtung(ÜE), Störungsausgang und
Standardschnittstelle Löschen auf Normal oder
Abgeschaltet.
Step Status Status
Steht der Schlüsselschalter in der Stellung Normal, kann
mit der Taste Status ein Anzeigentest aktiviert werden.
Es leuchten alle LED-Anzeigen der Reihe nach auf und
der Summer ertönt (Funktionstest).

15.2 Interner Summer

Der interne Summer gibt folgende Signale ab:
ALARM - Unterbrochener Ton (0,25 Sek. ein und 0,25
Sek. aus). Nach dem drücken der Taste Quittung wird der
Summer abgeschaltet. Wird ein weiterer Alarm ausgelöst,
gibt der Summer das Signal wieder mit dem ursprünglichen
Unterbrechungsintervall ab (0,25 Sek. an, 0,25 Sek. aus).
Störung - Der Summer gibt einen unterbrochenen Ton ab
(0,5 Sek. ein und 4,5 Sek. aus). Nach dem drücken der
Taste Quittung wird der Summer abgeschaltet. Wird eine
weitere Störung ausgelöst, gibt der Summer das Signal
wieder mit dem ursprünglichen Unterbrechungsintervall
ab. Durch Beenden des Störungszustands bzw. der
Störungszustände wird der Summer automatisch
abgeschaltet, auch wenn die Taste Quittung nicht gedrückt
wurde.
Störung C.P.U. - Der Summer gibt einen nicht quittierbaren
Dauerton ab.
Hinweis:
24
Ein Alarmzustand setzt alle visuellen oder
akustischen Signale außer Kraft, mit Aus-
nahme der Anzeige STÖRUNG C.P.U.
