VORSICHT!
KURZSCHLUSSGEFAHR
Die Stecker der
Akkukabel dürfen sich
NICHT berühren
Zugentlastung Netzkabel
+ -
997-204, Ausgabe 1.3
Mai 1999
NF8 - Installations - und Bedienungsanleitung
6
Anschließen & Überprüfen der BMZ
Es wird empfohlen, die NF 8 vor dem Anschluß der Melder
wie folgt beschrieben an die Netzspannung anzuschließen
und zu testen.
6.1 Erster Schritt
Schließen Sie die Gruppeneingänge und den Akustik-
ausgang vorübergehend mit 4k7 Ohm ab (9 Widerstände
mitgeliefert). Schließen Sie den Hauptmelderausgang
(Klemmen ÜE+ und ÜE-) mit 1k/1W ab, sowie die
Standardschnittstelle Löschen SST (Klemmen SL+ und
SL-) mit 3k3. Schließen Sie den mitgeliefer ten
Thermofühler an, BEVOR Sie die Netzspannung
einschalten.
6.2 Zweiter Schritt
Schließen Sie das rote und schwarze Akkuspannungs-
kabel an die Platine an. Stellen Sie beide Akkus in dem
Gehäuse und schließen Sie die Kabel an die vorge-
sehenen Klemmen an — auch das Verbindungskabel (vgl.
die Abbildung auf Seite 19). Ein Akkuanschluß sollte offen
bleiben, bis die Netzspannung an der Zentrale
eingeschaltet worden ist.

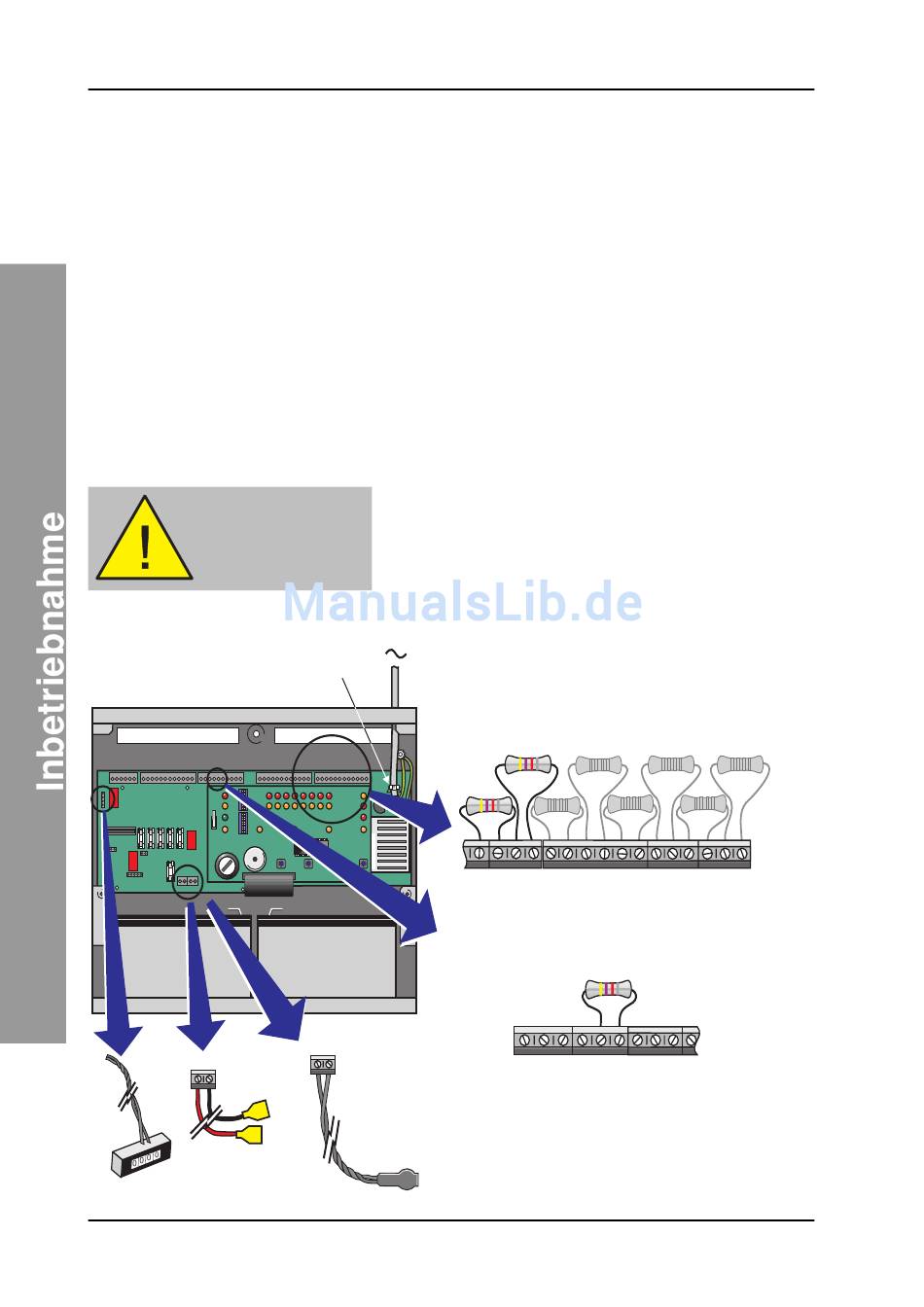

230VAC
Hinweis:
Thermofühler
14
Abschlußwiderstand Meldergruppen 4k7
+1-
+2 - +3 -
+2 -
+3 - +4 -
+4 - +5 -
+5 - +6 -
+6 - +7 -
Abschlußwiderstand
Akustikausgang 4k7
+ -
+ -
AE
AE
Der Thermofühler muß fest auf den Akkus
angebracht werden.Um eine gute, wärme-
leitende Verbindung zu erreichen, sollten Sie
eine Wärmeleitpaste verwenden.
+7 - +8 -
+8 -
