NF8 - Installations - und Bedienungsanleitung

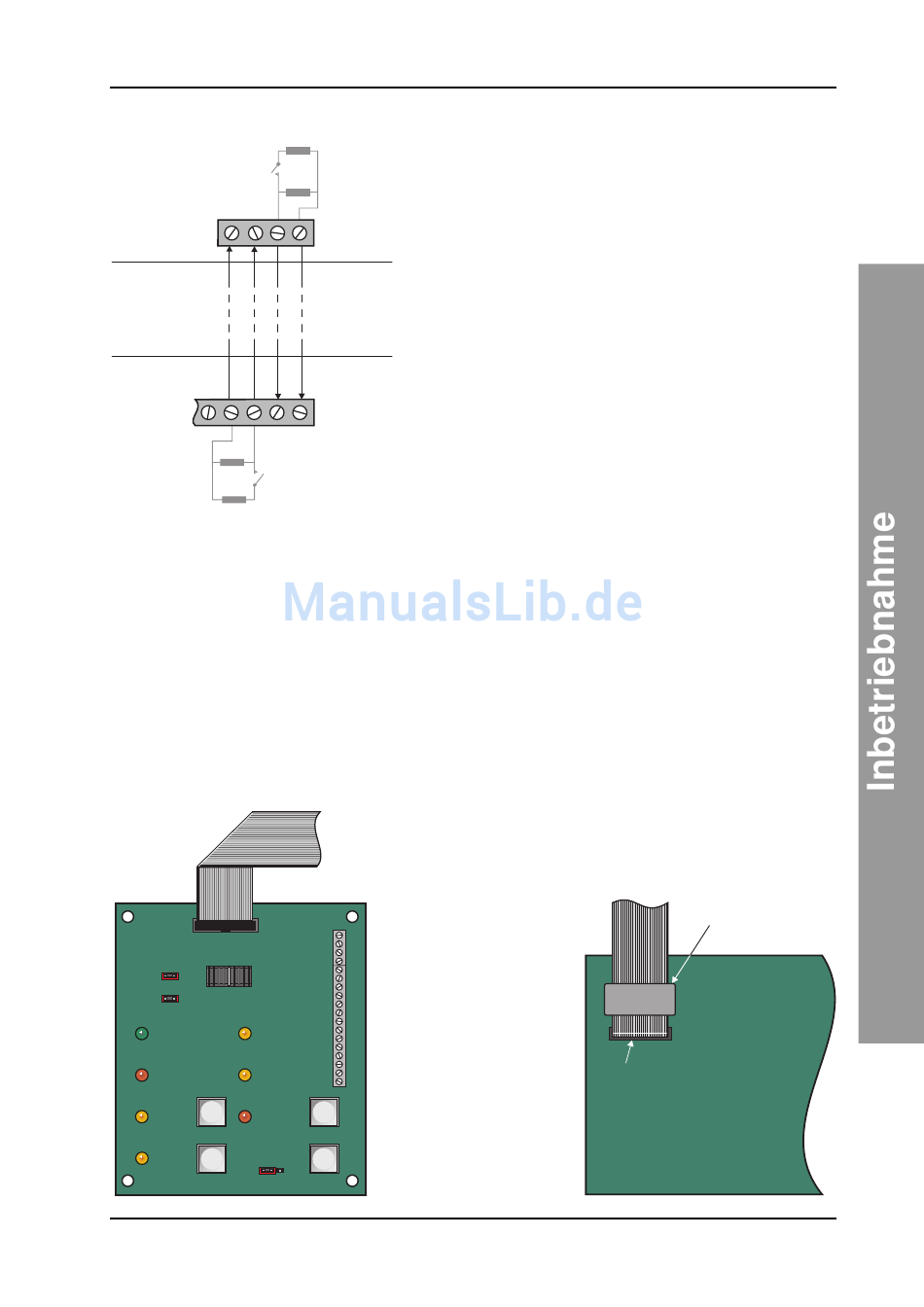

10 Standardschnittstelle Löschen (SST)
Die Ansteuerung einer Löschmittelzentrale wird mittels
einer integrierte Schnittstelle gemäß VdS realisiert.
3K3
Wenn keine Standardschnittstelle Löschen angeschlossen
ist, sollten Sie die überwachten Eingänge SL+ und SL-
mit einem Widerstand von 3k3 (mitgeliefert) abschließen.

11 Feuerwehrbedienfeld (FBF)

Über Flachbandkabel kann ein Feuerwehrbedienfeld Typ FBF
an die BMZ NF 8 angeschlossen werden.
Folgende Einstellungen müssen am FBF erfolgen:
1. U1 enthält den mitgelieferten Brückenstecker
2. PJ1 und PJ2 sind geschlossen
3. PJ3 ist links gesteckt (- Ansteuerung)
4. Eine Verbindung zwischen Klemmen P2-13 und P2-14
Folgende Einstellungen müssen an der NF 8 erfolgen:
1 . Wenn die FBF-LED D4 im Feld 4 nicht angesteuert
2 . Um induzierte Spannungen über das Flachbandkabel
Zur BMZ NF 8 Zur BMZ NF 8
(Stecker SK1) (Stecker SK1)
P3
S5
P2
S2
S4
ist notwendig, wenn kein Revisionsschalter im FBF
eingebaut ist
werden soll, muß an der FS 8 Jumper JP4 entfernt
werden (vgl. Tabelle Seite 35).
auszufiltern, ist es notwendig, einen Ferritkernfilter für
Flachbandkabel (Typ 28S2022-0M0) einzusetzen.
Zum FBF Zum FBF
Stecker SK1 Stecker SK1
17
Ferritfilter für Flachband- Ferritfilter für Flachband-
kabel 26-polig kabel 26-polig
Platine NF8 Platine NF8
