Wartung und Inspektion
Austauschen des
Kühllüfters bei
Frequenzumrichtern
mit 108 mm Breite)
130

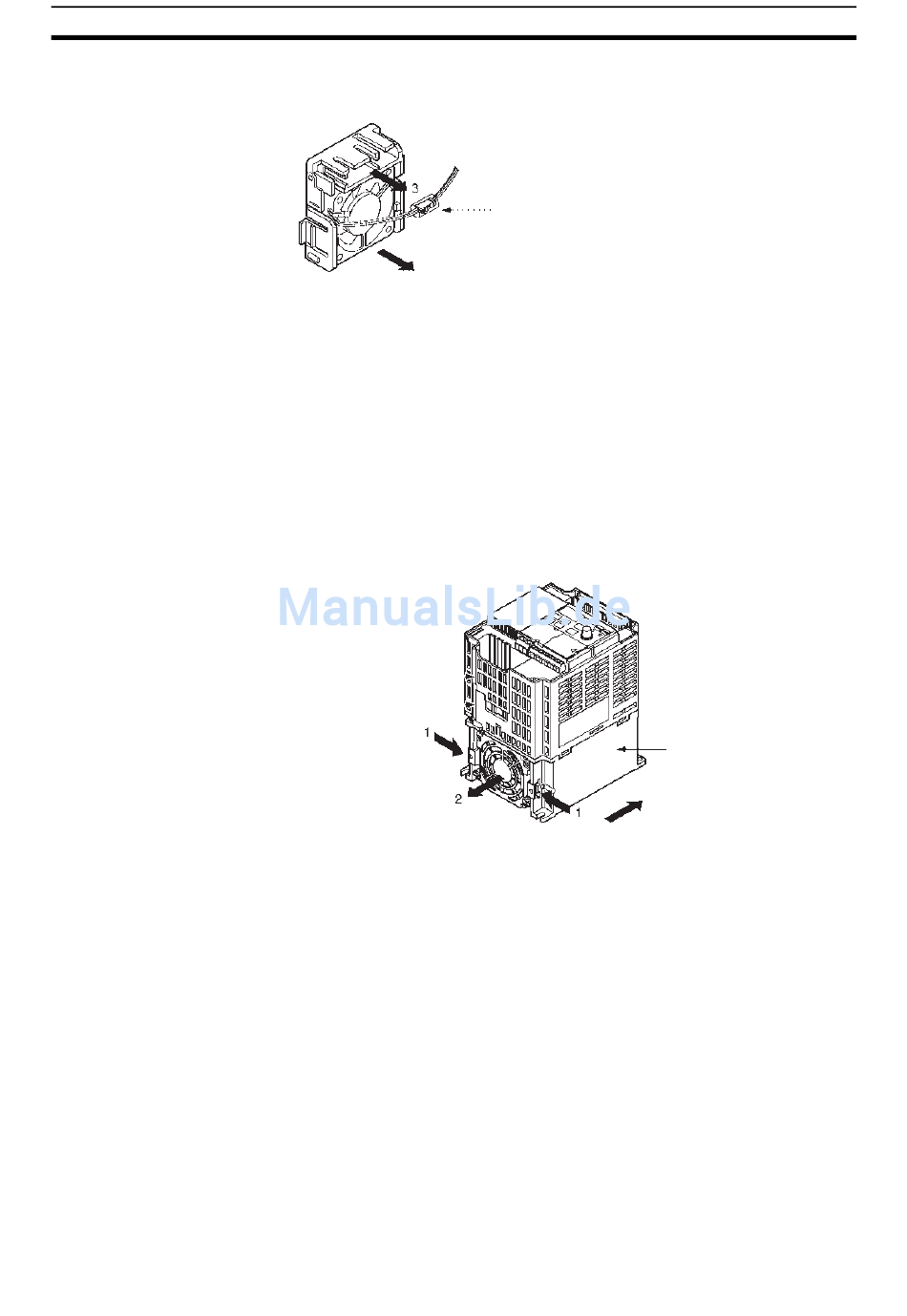

2. Halten Sie das Kabel des Lüfters fest, und ziehen Sie die Schutzhülse der
Abdeckung in Pfeilrichtung 3.
Drehrichtung des Kühllüfters
3. Schieben Sie die Schutzhülse zurück, und trennen Sie den internen
Steckverbinder.
4. Nehmen Sie den Kühllüfter von der Lüfterabdeckung ab.
5. Montieren Sie den neuen Kühllüfter an der Lüfterabdeckung. Stellen Sie
sicher, dass die Drehrichtung des Kühllüfters zum Kühlkörper gerichtet ist.
6. Schließen Sie den Steckverbinder an, schieben Sie die Schutzhülse auf,
und setzen Sie den Steckverbinder in die Abdeckung.
7. Bringen Sie die Kühllüfter-Abdeckung mit dem neuen Kühllüfter unten am
Kühlkörper an. Stellen Sie sicher, dass die Kühllüfter-Abdeckung sicher
am Kühlkörper einrastet.
1. Nehmen Sie in die vordere und untere Abdeckung und den Kühllüfter-
Steckverbinder CN4 ab.
Kühllüfter-
Steckverbinder
(CN4 eingebaut)
Kabelaussparung
2. Drücken Sie rechts- und linksseitig am Lüftergehäuse unten am
Kühlkörper in Pfeilrichtung 1. Heben Sie das untere Ende des Kühllüfters
in Pfeilrichtung 2 an, und nehmen Sie den Kühllüfter ab, wie in der
folgenden Abbildung gezeigt.
Ziehen Sie das Kabel an der Kabeleinführung unten am Plastikgehäuse ab.
3. Nehmen Sie den Kühllüfter von der Lüfterabdeckung ab.
4. Montieren Sie den neuen Kühllüfter an der Lüfterabdeckung. Stellen Sie
sicher, dass die Drehrichtung des Kühllüfters zum Kühlkörper gerichtet ist.
5. Bringen Sie die Kühllüfter-Abdeckung mit dem neuen Kühllüfter unten am
Kühlkörper an. Stellen Sie sicher, dass die Kühllüfter-Abdeckung sicher
am Kühlkörper einrastet.
6. Führen Sie das Stromkabel durch die Kabeleinführung unten am
Plastikgehäuse und die Kabelaussparung in die Elektronik des
Frequenzumrichters ein.
7. Schließen Sie das Kabel am Steckverbinder CN4 an, und setzen Sie die
unteren und vorderen Abdeckungen wieder auf.
Schutzhülse
Innen befindet sich ein
Steckverbinder.
Kühlrippen
(Kühlkörper)
Drehrichtung des Kühllüfters
