Klicken Sie auf die Schaltfläche "R" oder "L" , um die Ergebnisse der Zernike-Analyse für das rechte oder
linke Auge anzusehen.
Links wird die OPD-Karte ausführlich dargestellt und zeigt die Gesamtaberration, die der Summer alle
Aberrationskomponenten und dem RMS-Wert entspricht. Das erlaubt Ihnen, im Hinblick auf die ideale
Wellenfront eine Quantifizierung der Abweichung durchzuführen.
Beim Betreten des Moduls wird die Aberrationskarte angezeigt ( "Karten" Abschnitt):

Histogramme der Zernike Ausdehnungskoeffizienten: jedes Histogramm steht für das Gewicht des
entsprechenden Polynoms.

Primary aberrations map:
 Astigmatismus: es werden die Karten, die Größenordnung in Dioptrien, die Achse und der
RMS-Wert angezeigt
 Sphärische Aberration: es werden die Karte, die Menge der länglichen sphärischen
Aberration in Dioptrien und der RMS-Wert angezeigt
 Coma: es werden die Karte, der RMS-Wert und die Richtung angezeigt
 Höhere Ordnung: Alle Komponenten einer höheren Ordnung, als der Primärausdruck
werden gruppiert; die Karte und RMS-Wert werden angezeigt.
Klicken Sie oben links auf "Diagramme" und lassen eine qualitative Zusammenfassung der Sehkraft
anzeigen Abbildung 63).
In diesem Abschnitt wird Folgendes angezeigt:

Zernike Koeffizientenpyramide: mithilfe einer Grauskala wird der numerische Wert eines jeden
Koeffizienten dargestellt; je größer der Koeffizient, desto größer der farbliche Kontrast zum
Hintergrund der Pyramide.

Punktspreizfunktion: bildet die Intensität der Wellenfront in der Netzhaut ab.

Spot-Diagramm: bildet die räumliche Verteilung der Wellenfront über die Netzhaut dar.

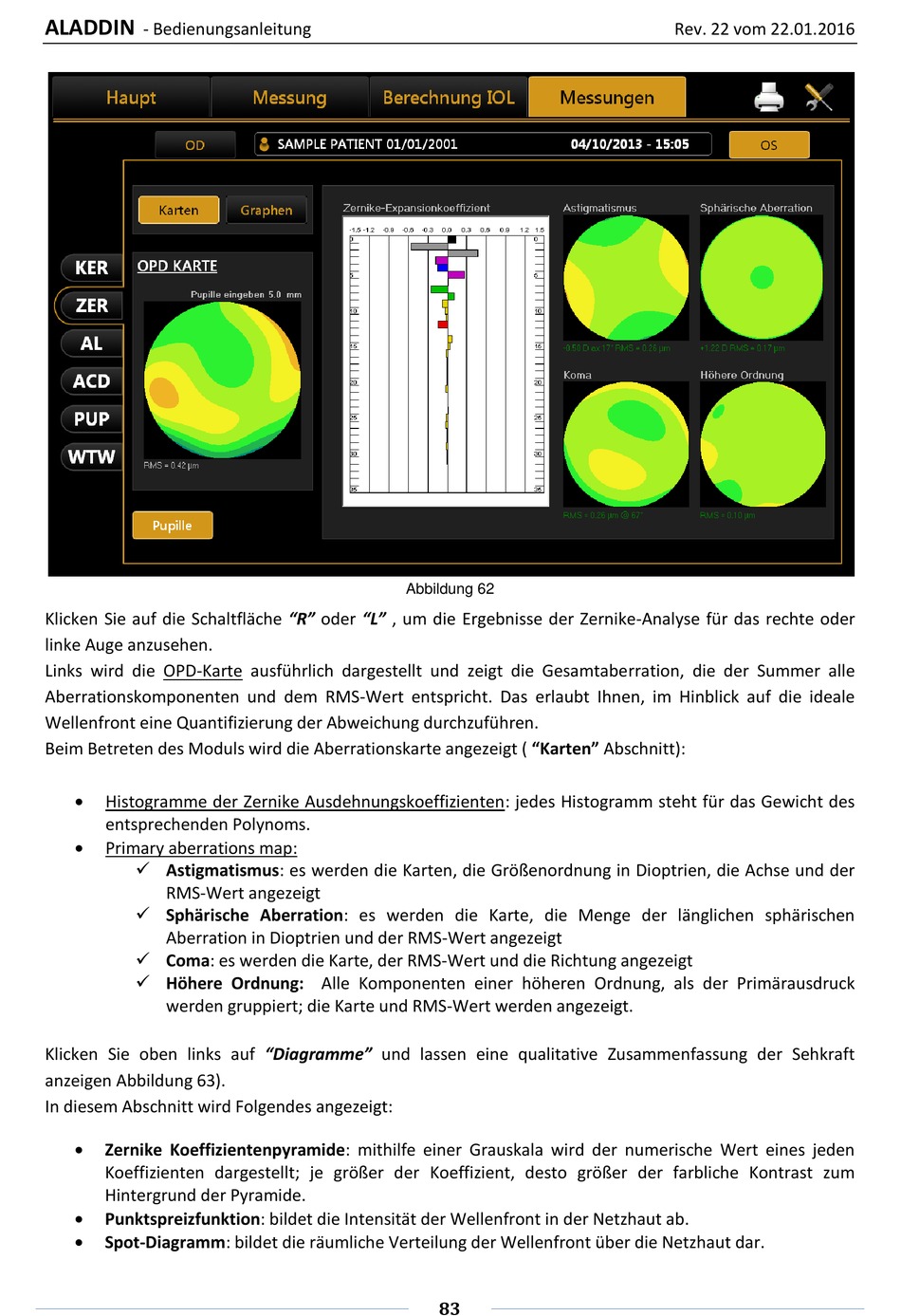

Abbildung 62
