Isolationswiderstandsmessung
an Telekommunikationseinrichtungen
mit METRA HIT 16T
Für Messungen an Telekommunikationseinrichtungen mit zwei Lei-
tungen und Schirmung sind 3 Buchsen a, b und j vorhanden. Durch
Umschalten des Drehschalters kann ausgewählt werden, ob die
Isolationsprüfung zwischen a-b, j-a oder b-j durchgeführt werden
soll.
➭ Schließen Sie die Messleitungen an die Buchsen a, b und j an.
F °C b
a
V
600V
!
Achtung!
Berühren Sie nicht die leitenden Enden der Prüfspitzen,
wenn das Gerät zur Messung von Isolationswiderstän-
den eingeschaltet ist.
Stecken Sie möglichst nur die für die Prüfung benötig-
ten Messleitungen ein, denn frei liegende Messspitzen
bzw. Leitungsenden bedeuten Berührungsgefahr. Es
kann ein Strom von 1,5 mA (im Messgerät begrenzt)
über Ihren Körper fließen, der zwar keine
lebensgefährlichen Werte erreicht, der elektrische
Schlag ist jedoch spürbar.
Messen Sie an einem kapazitiven Prüfobjekt, z.B. an
einem Kabel, so kann sich dieses bis auf ca. 100 V auf-
laden.
Das Berühren des Prüflings nach dem Messen ist in die-
sem Fall lebensgefährlich!
➭ Stellen Sie den Drehschalter nacheinander auf „MΩ
MΩ
_j-a und MΩ
ISO
Fremdspannung bei allen drei Leitungspaaren angezeigt zu
bekommen.
☞
Hinweis!
Isolationswiderstände dürfen nur an spannungsfreien
Objekten gemessen werden.
Ist in der Anlage eine Fremdspannung von > 50 V vorhanden, so
wird die Isolationswiderstandsmessung blockiert. Auf dem LCD-
Anzeigefeld wird weiterhin die Fremdspannung angezeigt. Liegt
eine Spannung an, die größer als 310 V ist, so wird diese zusätzlich
akustisch signalisiert.
➭ Zum Einschalten der Isolationswiderstandsmessung: Drücken
Sie kurz die Multifunktionstaste FUNC. Der Isolationswiderstand
des aktuell gewählten Leitungspaares wird angezeigt. Isolations-
widerstände kleiner als 1 MΩ werden akustisch signalisiert.
➭ Schalten Sie nacheinander auf MΩ
MΩ
_b-j", um die gewünschten Prüfungen durchzuführen.
ISO
GOSSEN METRAWATT GMBH
Isolationswiderstandsmessung
mit METRA HIT 16T
j

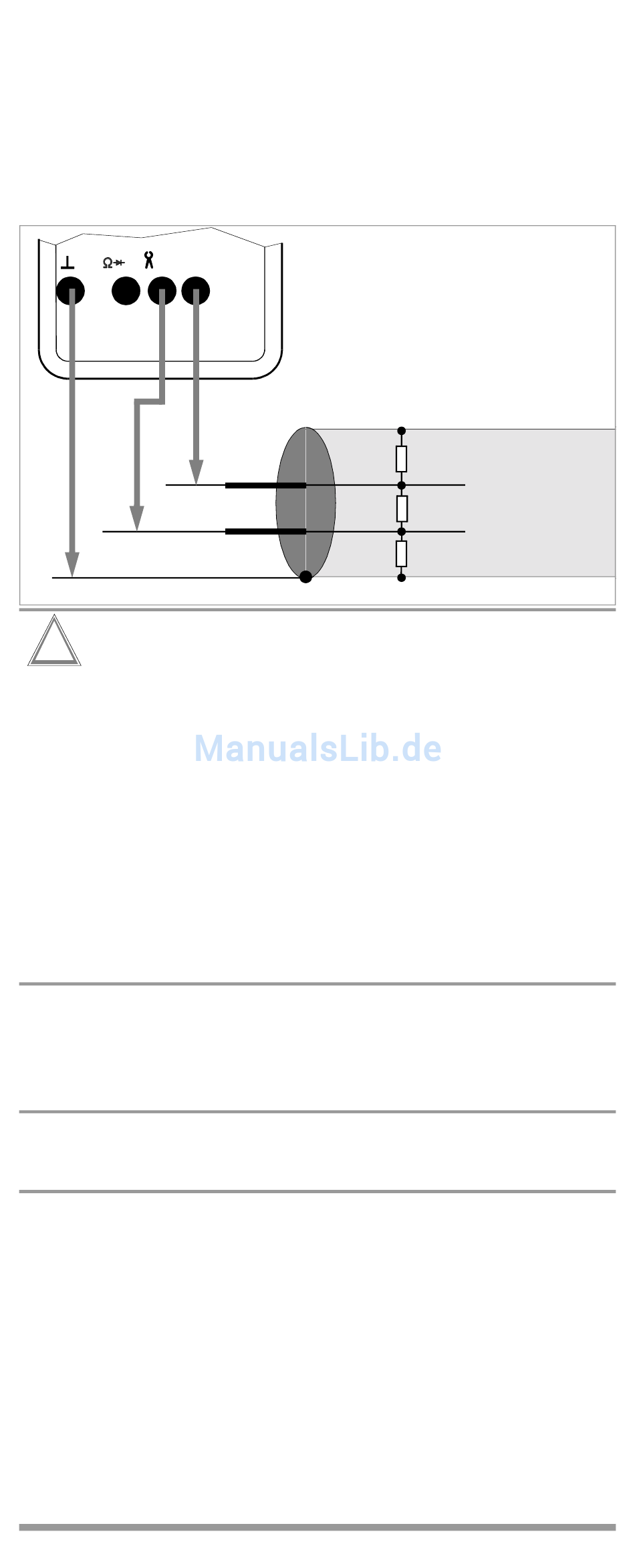

Beispiel:
Messung des Isolations-
widerstands eines 2-adrigen
geschirmten Kabels
_b-j", um eine eventuell vorhandene
ISO
_a-b, MΩ
ISO
ISO
_a-b,
ISO
_j-a oder
