Elektrischer Anschluss

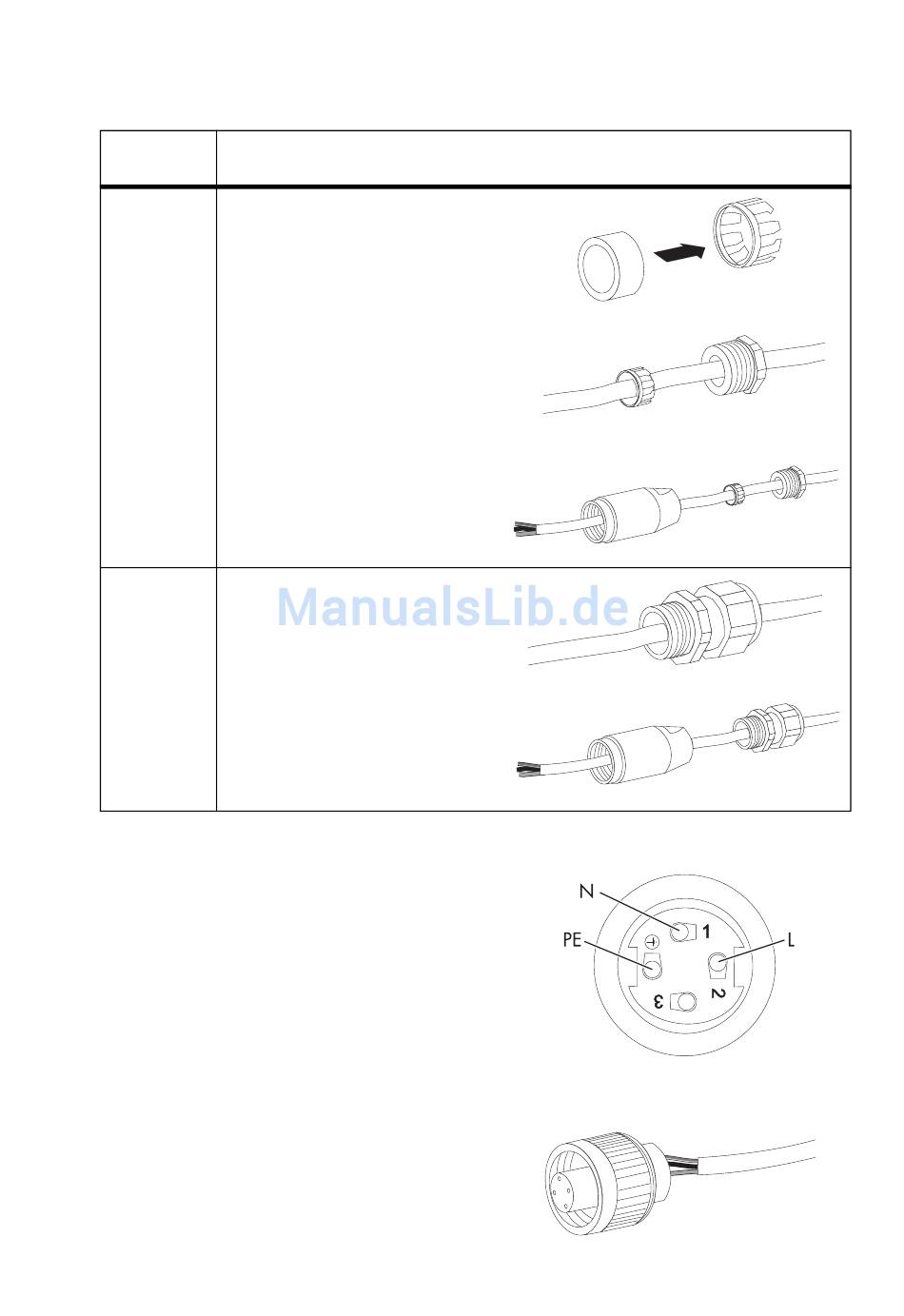

7. Druckschraube bzw. Kabelverschraubung und Gewindehülse über AC-Leitung führen.
Eingesetzte Vorgehensweise
Größe
PG13,5
PG16
8. Schutzleiter PE (grün-gelb) in die Schraubklemme
mit dem Erdungszeichen am Buchseneinsatz
stecken und die Schraube festziehen.
9. Neutralleiter N (blau) in die Schraubklemme 1 am
Buchseneinsatz stecken und die Schraube
festziehen.
10. Phase L (braun oder schwarz) in die
Schraubklemme 2 am Buchseneinsatz stecken und
die Schraube festziehen.
11. Schraubklemme 3 am Buchseneinsatz frei lassen.
12. Anschlussadern auf festen Sitz prüfen.
22 WB12_17-IDE101131
• Dichtungsring in Klemmkorb
drücken.
• Druckschraube PG13,5 und
Klemmkorb inklusive
Dichtungsring über AC-
Leitung führen.
• Gewindehülse über AC-
Leitung führen.
• Kabelverschraubung PG16
über AC-Leitung führen.
• Gewindehülse über AC-
Leitung führen.
