Elektrischer Anschluss

Lasttrenneinrichtung

Sie müssen jeden Wechselrichter mit einem eigenen Leitungsschutzschalter absichern, um den
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in
Kapitel 11 „Technische Daten" (Seite 49).
Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden
Sie in der technischen Information „Leitungsschutzschalter", die im Downloadbereich SMA Solar
Technology AG unter www.SMA.de zur Verfügung steht.
GEFAHR!
Lebensgefahr durch Feuer.
Bei einer Parallelschaltung von mehr als einem Wechselrichter am selben
Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht
gewährleistet. Es kann zum Kabelbrand oder zur Zerstörung des Wechselrichters kommen.
• Niemals mehrere Wechselrichter am gleichen Leitungsschutzschalter anschließen.
• Die maximal zulässige Absicherung des Wechselrichters bei der Auswahl des
Leitungsschutzschalters einhalten.

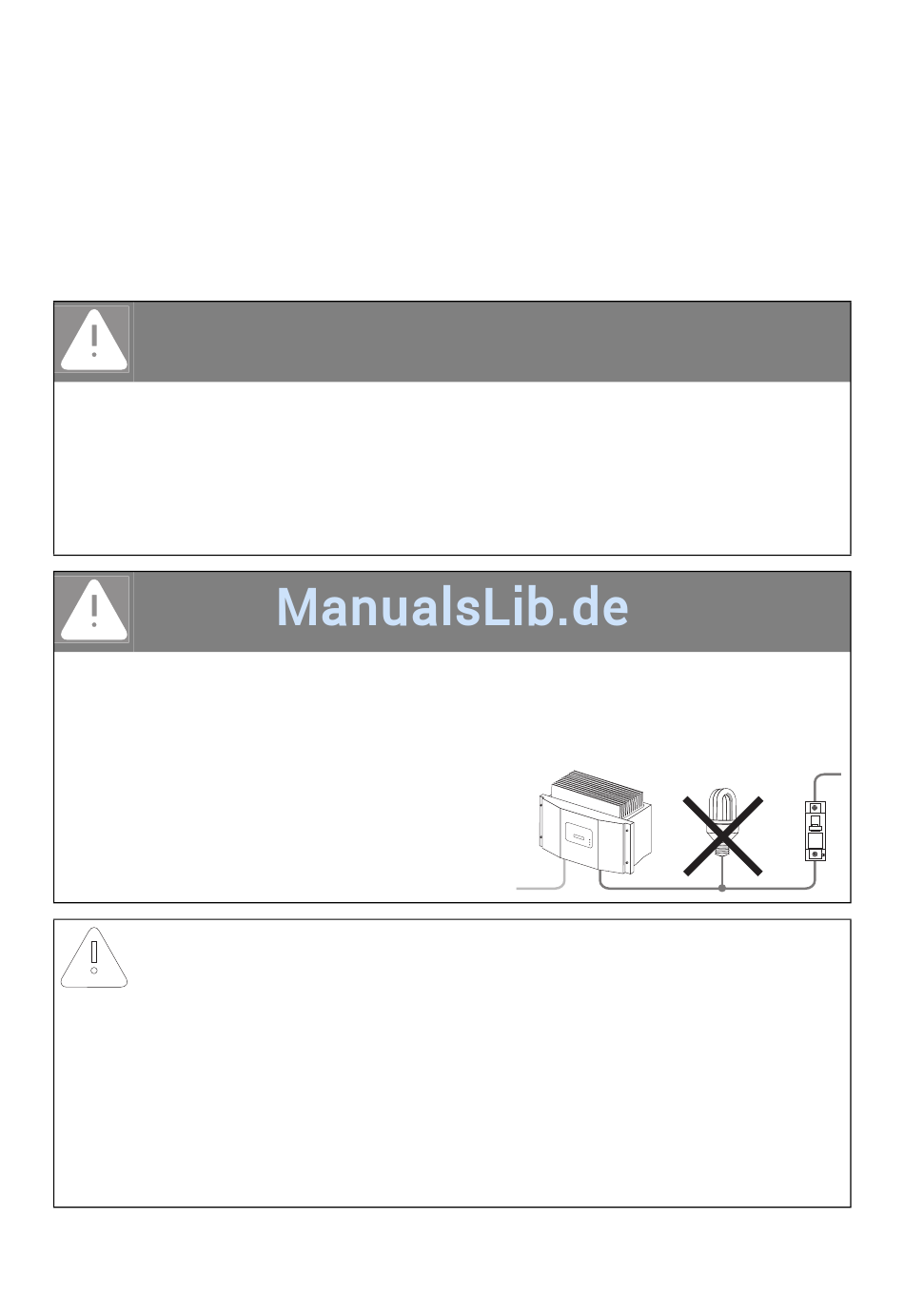

GEFAHR!
Lebensgefahr durch Stromschlag.
Beim Anschluss eines Erzeugers (Wechselrichter) und eines Verbrauchers am selben
Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht
gewährleistet. Die Ströme aus Wechselrichter und Netz können sich zu Überströmen
addieren, die der Leitungsschutzschalter nicht erkennt.
• Niemals Verbraucher ungesichert
zwischen Wechselrichter und
Leitungsschutzschalter schalten.
• Verbraucher immer gesondert absichern.
ACHTUNG!
Beschädigung des Wechselrichters durch den Einsatz von
Schraubsicherungselementen als Lasttrenneinrichtung.
Ein Schraubsicherungselement, z. B. D-System (Diazed) oder D0-System (Neozed), ist kein
Lasttrenner und darf nicht als Lasttrenneinrichtung eingesetzt werden. Ein
Schraubsicherungselement dient lediglich als Leitungsschutz.
Der Wechselrichter kann beim Trennen unter Last mit einem Schraubsicherungselement
beschädigt werden.
• Ausschließlich einen Lasttrennschalter oder einen Leitungsschutzschalter als
Lasttrenneinrichtung einsetzen.
