5.2.2 Wechselrichter an das öffentliche Netz (AC) anschließen

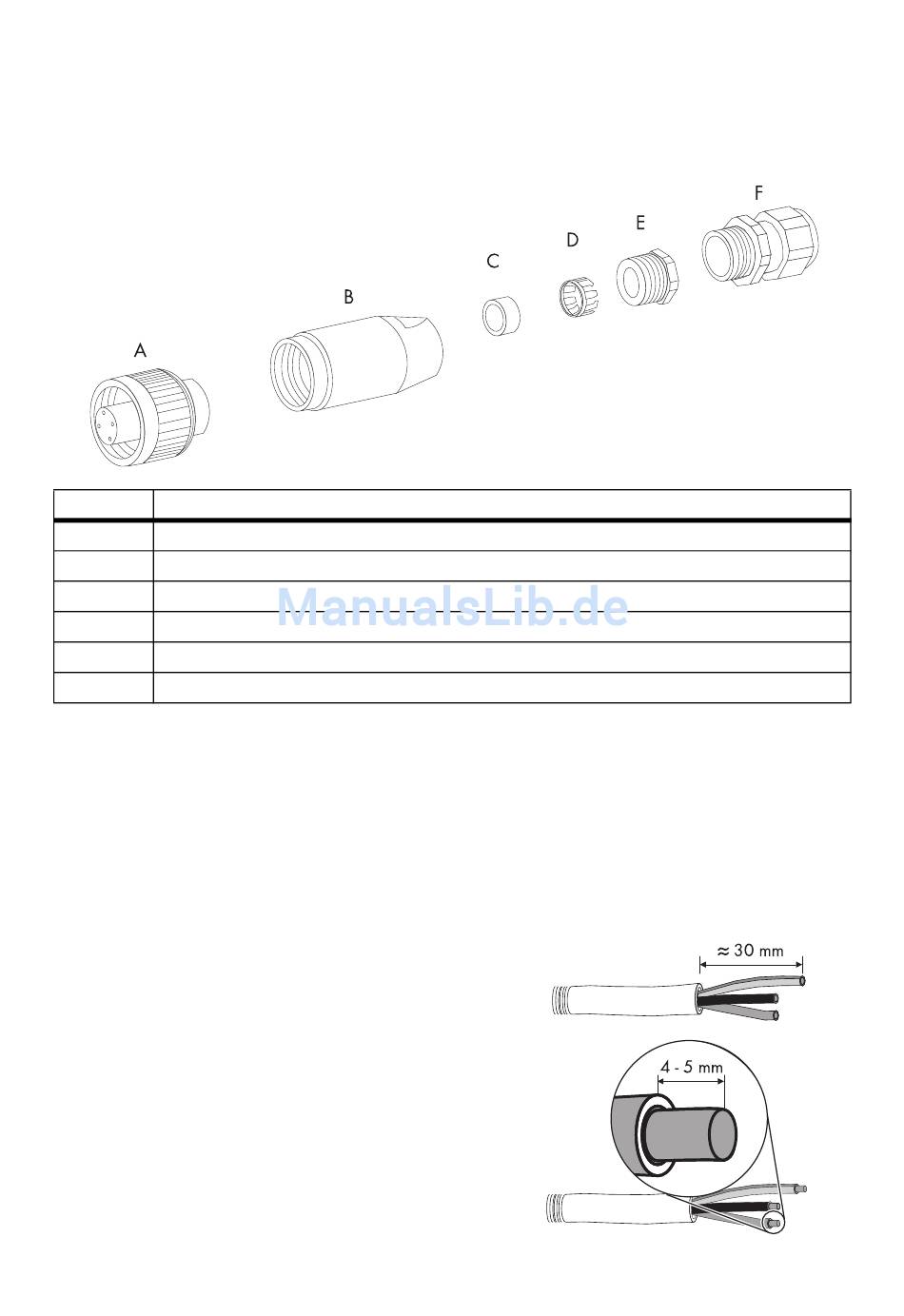

Übersicht der AC-Kupplungsdose
Objekt
Beschreibung
A
Buchseneinsatz
B
Gewindehülse
C
Dichtungsring PG13,5
D
Klemmkorb PG13,5
E
Druckschraube PG13,5 (für Leitungsdurchmesser 9 mm ... 13,5 mm)
F
Kabelverschraubung PG16 (für Leitungsdurchmesser 13,5 mm ... 17 mm)

Vorgehensweise

1. Passende Verschraubung für AC-Leitung wählen.
2. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung" des jeweiligen Wechselrichters.
3. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
4. AC-Leitung ca. 30 mm abmanteln.
5. L und N ca. 5 mm kürzen.
6. Adern der AC-Leitung 4 mm bis 5 mm abisolieren.
Installationsanleitung
Elektrischer Anschluss
WB12_17-IDE101131
21
