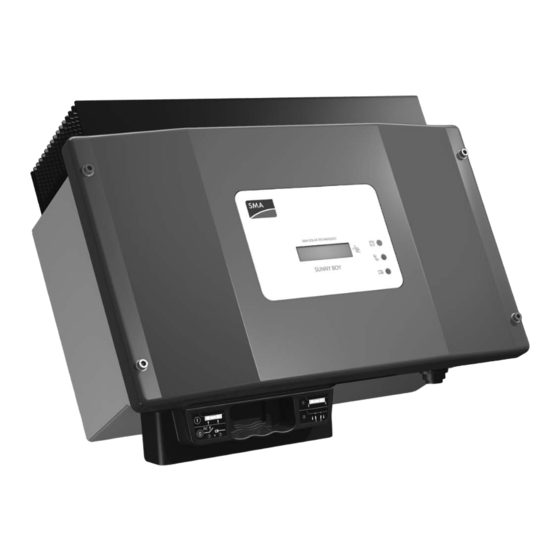

Inhaltszusammenfassung für SMA SUNNY BOY 1600TL
- Seite 1 PV-Wechselrichter SUNNY BOY 1600TL/2100TL Installationsanleitung SB16_21TL-IA-IDE112351 | IM-SB21TL | Version 5.1...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 7 Gültigkeitsbereich ........7 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Elektrischer Anschluss ......19 Übersicht des Anschlussbereichs......19 5.1.1...
- Seite 5 11.1 Sunny Boy 1600TL ........58 11.2 Sunny Boy 2100TL .
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG SB16_21TL-IA-IDE112351 Installationsanleitung...
-
Seite 7: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche der SMA Wechselrichter: • Sunny Boy 1600TL (SB 1600TL-10) • Sunny Boy 2100TL (SB 2100TL) Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.2 Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. -
Seite 8: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 9: Sicherheit
Verwenden Sie den Sunny Boy nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Sunny Boy sowie der Einbau von Bauteilen, die nicht ausdrücklich von SMA Solar Technology AG empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen. -
Seite 10: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. WARNUNG! Stromschlag durch Abziehen der DC-Steckverbinder unter Last! Wenn Sie die DC-Steckverbinder unter Last vom Wechselrichter trennen, kann ein Lichtbogen entstehen, der einen Stromschlag und Verbrennungen verursacht. -
Seite 11: Erklärung Der Symbole
Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators. SMA Solar Technology AG empfiehlt, das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für die Anlage und für Personen zu erhalten. -
Seite 12: Symbole Auf Dem Typenschild
Sicherheit SMA Solar Technology AG 2.3.2 Symbole auf dem Typenschild Symbol Erklärung Warnung vor gefährlicher elektrischer Spannung. Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. -
Seite 13: Auspacken
Sunny Boy Wandhalterung Electronic Solar Switch (ESS)* DC-Steckverbinder Sunny Boy 1600TL: 2 Stück (1 x positiv, 1 x negativ) Sunny Boy 2100TL: 4 Stück (2 x positiv, 2 x negativ) Dichtstopfen für die DC-Steckverbinder Sunny Boy 1600TL: 2 Stück Sunny Boy 2100TL: 4 Stück Schutzkappe für AC-Buchse am Wechselrichter... -
Seite 14: Wechselrichter Identifizieren
Auspacken SMA Solar Technology AG 3.2 Wechselrichter identifizieren Sie können den Wechselrichter anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Typ (Type/Model) und die Seriennummer (Serial No.) des Wechselrichters sowie gerätespezifische Kenndaten. -
Seite 15: Montage
SMA Solar Technology AG Montage 4 Montage 4.1 Sicherheit GEFAHR! Lebensgefahr durch Feuer oder Explosionen! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. -
Seite 16: Mehrere Installierte Wechselrichter In Bereichen Mit Hohen Umgebungstemperaturen
Montage SMA Solar Technology AG • Anschlussbereich muss nach unten zeigen. • Nicht nach vorne geneigt montieren. • Nicht seitlich geneigt montieren. • Nicht liegend montieren. • Montage in Augenhöhe, um Betriebszustände ablesen zu können. • Umgebungstemperatur sollte unter 40 °C liegen, um einen optimalen Betrieb zu gewährleisten. -
Seite 17: Wechselrichter Mit Wandhalterung Montieren
SMA Solar Technology AG Montage 4.3 Wechselrichter mit Wandhalterung montieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters. • Gewicht des Wechselrichters von ca. 16 kg für die Montage beachten. • Dem Untergrund entsprechendes Befestigungsmaterial für die Montage der Wandhalterung verwenden. 1. Wandhalterung als Bohrschablone verwenden und Position der Bohrlöcher markieren. - Seite 18 Montage SMA Solar Technology AG 3. Den Wechselrichter mit seinen oberen Befestigungslaschen so in die Wandhalterung einhängen, dass ein seitliches Verschieben aus der Wandhalterung nicht möglich ist. 4. Wenn im Installationsland ein zweiter Schutzleiter vorgeschrieben ist, den Wechselrichter erden und gegen Ausheben sichern, wie in Kapitel 5.2.3 „Zusätzliche Erdung anschließen“...
-
Seite 19: Elektrischer Anschluss
Wechselrichters. Objekt Beschreibung DC-Steckverbinder für den Anschluss der Strings Sunny Boy 1600TL: Anschlussmöglichkeit für 1 String Sunny Boy 2100TL: Anschlussmöglichkeit für 2 Strings Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)* Gehäuseöffnung mit Verschlussstopfen für Kommunikation Buchse für AC-Anschluss... -
Seite 20: Innenansicht
Buchse für AC-Anschluss Flachstecker für die Erdung des Kabelschirms bei RS485 Kommunikation DC-Steckverbinder für den Anschluss der Strings Sunny Boy 1600TL: Anschlussmöglichkeit für 1 String Sunny Boy 2100TL: Anschlussmöglichkeit für 2 Strings Buchse für den Electronic Solar Switch (ESS)* * optional... -
Seite 21: Anschluss An Das Öffentliche Netz (Ac)
Schalter verwenden, der bei einem Fehlerstrom von 100 mA oder höher auslöst. Detaillierte Informationen zum Einsatz eines RCD finden Sie in der Technischen Information „Kriterien für die Auswahl eines RCD“ im Downloadbereich von www.SMA.de. Leitungsauslegung Dimensionieren Sie den Leiterquerschnitt so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen. -
Seite 22: Bezeichnung
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in Kapitel 11 „Technische Daten“ (Seite 58). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter“, die im Downloadbereich von SMA Solar Technology AG unter www.SMA.de zur Verfügung steht. GEFAHR! - Seite 23 SMA Solar Technology AG Elektrischer Anschluss GEFAHR! Lebensgefahr durch Feuer! Beim Anschluss eines Erzeugers (Wechselrichter) und eines Verbrauchers an demselben Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht gewährleistet. Die Ströme aus Wechselrichter und Netz können sich zu Überströmen addieren, die der Leitungsschutzschalter nicht erkennt.
-
Seite 24: Wechselrichter An Das Öffentliche Netz (Ac) Anschließen
“ auf dem Typenschild vergleichen. AC nom Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. 3. Den Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. -
Seite 25: Eingesetzte Vorgehensweise Größe
SMA Solar Technology AG Elektrischer Anschluss 7. Druckschraube bzw. Kabelverschraubung und Gewindehülse anbringen. Eingesetzte Vorgehensweise Größe PG13,5 • Dichtungsring in Klemmkorb drücken. • Druckschraube PG13,5 und Klemmkorb inklusive Dichtungsring über AC‑Leitung führen. • Gewindehülse über AC‑Leitung führen. PG16 • Kabelverschraubung PG16 über AC-Leitung führen. - Seite 26 Elektrischer Anschluss SMA Solar Technology AG 13. Gewindehülse auf Buchseneinsatz drehen. 14. Druckschraube bzw. Kabelverschraubung fest auf Gewindehülse drehen. Eingesetzte Vorgehensweise Größe PG13,5 Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die Gewindehülse und ist nicht mehr sichtbar. PG16 • Überwurfmutter der Kabelverschraubung festdrehen.
-
Seite 27: Zusätzliche Erdung Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.2.3 Zusätzliche Erdung anschließen Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist, können Sie den Wechselrichter zusätzlich am Gehäuse erden. Übersicht zusätzliche Erdung Objekt Beschreibung M6x12 Zylinderschraube (im Lieferumfang enthalten) Unterlegscheibe... -
Seite 28: Display-Sprache Einstellen
Elektrischer Anschluss SMA Solar Technology AG 5.3 Display-Sprache einstellen Sie können die Ausgabesprache des Display mit den Schaltern auf der Unterseite der Display-Baugruppe im Inneren des Wechselrichters einstellen. Vorgehensweise 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 38) beschrieben. 2. Die Schalter wie unten abgebildet auf die gewünschte Sprache stellen. -
Seite 29: Anschluss Des Pv-Generators (Dc)
SMA Solar Technology AG Elektrischer Anschluss 5.4 Anschluss des PV-Generators (DC) 5.4.1 Bedingungen für den DC-Anschluss Verwendung von Adaptersteckern Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich sein. • DC-Stromkreis darf nicht über Adapterstecker unterbrochen werden. • Vorgehensweise zum Freischalten des Wechselrichters beachten, wie im Kapitel 7.2 „Wechselrichter öffnen“... -
Seite 30: Dc-Steckverbinder Konfektionieren
Elektrischer Anschluss SMA Solar Technology AG 5.4.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet. - Seite 31 SMA Solar Technology AG Elektrischer Anschluss 3. Korrekten Sitz der Leitung prüfen: Ergebnis Maßnahme ☑ Wenn die Leiter in der Kammer des • Mit Punkt 4 fortfahren. Klemmbügels zu sehen sind, sitzt die Leitung korrekt. ☑ Wenn die Leiter nicht in der Kammer zu •...
-
Seite 32: Dc-Steckverbinder Öffnen
Elektrischer Anschluss SMA Solar Technology AG 5.4.3 DC-Steckverbinder öffnen 1. Verschraubung aufdrehen. 2. Den Stecker entriegeln: Einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel lösen. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. -
Seite 33: Pv-Generator (Dc) Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.4.4 PV-Generator (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet ist. ACHTUNG! Zerstörung des Messgeräts durch zu hohe Spannungen! • Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V einsetzen. -
Seite 34: Lebensgefahr Durch Stromschlag
Elektrischer Anschluss SMA Solar Technology AG ACHTUNG! Zerstörung des Wechselrichters durch Überschreitung der maximalen Eingangsspannung! Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des Wechselrichters, kann dieser durch Überspannung zerstört werden. Alle Gewährleistungsansprüche erlöschen. • Keine Strings mit einer höheren Leerlaufspannung als die maximale Eingangsspannung an den Wechselrichter anschließen. -
Seite 35: Kommunikation
SMA Solar Technology AG Elektrischer Anschluss – Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken. 7. Wenn Electronic Solar Switch vorhanden, Electronic Solar Switch auf Abnutzung prüfen, wie in Kapitel 8.1 „Electronic Solar Switch auf Abnutzung prüfen“ (Seite 43) beschrieben, und wieder fest aufstecken. -
Seite 36: Netzparameter Und Länderparameter Einstellen
Ändern von netzrelevanten Parametern und Länderparametern Um netzrelevante Parameter zu ändern, benötigen Sie einen persönlichen Zugangscode, den so genannten SMA Grid Guard Code. Das Antragsformular für den persönlichen Zugangscode finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Zertifikat“ des jeweiligen Wechselrichters. -
Seite 37: Inbetriebnahme
SMA Solar Technology AG Inbetriebnahme 6 Inbetriebnahme 6.1 Wechselrichter in Betrieb nehmen 1. Vor der Inbetriebnahme folgende Voraussetzungen prüfen: – Fester Sitz des Wechselrichters – Korrekt angeschlossene AC-Leitung (Netz) – Vollständig angeschlossene DC-Leitungen (Strings) – Nicht benötigte DC-Eingänge sind mit den zugehörigen DC-Steckverbindern und Dichtstopfen verschlossen –... -
Seite 38: Öffnen Und Schließen
Öffnen und Schließen SMA Solar Technology AG 7 Öffnen und Schließen 7.1 Sicherheit GEFAHR! Lebensgefahr durch Stromschlag! Vor Öffnen des Wechselrichters Folgendes beachten: • Spannungsfreiheit auf der AC-Seite sicherstellen. • Stromfreiheit und Spannungsfreiheit auf der DC-Seite sicherstellen. ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung... - Seite 39 SMA Solar Technology AG Öffnen und Schließen 5. Alle DC-Steckverbinder entriegeln. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. – Den Schraubendreher in einen der seitlichen Schlitze einführen (1). – DC-Steckverbinder abziehen (2). ☑ Alle DC-Steckverbinder sind vom Wechselricher abgezogen.
- Seite 40 Öffnen und Schließen SMA Solar Technology AG 7. Prüfen, ob alle LEDs und das Display erloschen sind. GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Die Kondensatoren im Wechselrichter benötigen 15 Minuten, um sich zu entladen. • 15 Minuten vor Öffnen des Wechselrichters warten.
-
Seite 41: Wechselrichter Schließen
SMA Solar Technology AG Öffnen und Schließen 7.3 Wechselrichter schließen 1. Die Schutzleiter (PE)-Verbindung zum Gehäusedeckel herstellen. 2. Den Gehäusedeckel des Wechselrichters durch gleichmäßiges Festziehen der 4 Deckelschrauben befestigen. 3. Den AC-Stecker aufstecken. 4. Die DC-Steckverbinder auf richtige Polarität prüfen und anschließen. - Seite 42 Öffnen und Schließen SMA Solar Technology AG 6. Wenn externer DC-Lasttrennschalter vorhanden, externen DC-Lasttrennschalter zuschalten. 7. Wenn Electronic Solar Switch vorhanden, Electronic Solar Switch auf Abnutzung prüfen, wie in Kapitel 8.1 „Electronic Solar Switch auf Abnutzung prüfen“ (Seite 43) beschrieben und wieder fest aufstecken.
-
Seite 43: Wartung Und Reinigung
SMA Solar Technology AG Wartung und Reinigung 8 Wartung und Reinigung Prüfen Sie in regelmäßigen Abständen den ordnungsgemäßen Betrieb des Wechselrichters. Verunreinigungen, wie z. B. Staub oder Blütenflug, können einen Wärmestau verursachen, der zu Ertragseinbußen führen kann. Kontrollieren Sie zusätzlich den Wechselrichter und die Kabel auf äußerlich sichtbare Beschädigungen. - Seite 44 Wartung und Reinigung SMA Solar Technology AG Ergebnis Maßnahme ☑ Die Metallzungen im Electronic Solar Der Electronic Solar Switch kann die DC-Seite Switch sind bräunlich verfärbt oder nicht mehr zuverlässig trennen. durchgebrannt (A). 1. Griff des Electronic Solar Switch austauschen, bevor Sie ihn wieder aufstecken (Bestellnummer siehe Kapitel 12 „Zubehör“...
-
Seite 45: Fehlersuche
Fehlersuche 9 Fehlersuche Wenn der Wechselrichter andere Blinkcodes oder Störungsmeldungen anzeigt, als im Folgenden beschrieben, wenden Sie sich an die SMA Serviceline. In der mitgelieferten Bedienungsanleitung finden Sie die Beschreibung der Display-Meldungen im Betrieb, der Statusmeldungen und Messkanäle. Nehmen Sie keine Reparaturen vor, die hier nicht beschrieben sind, sondern nutzen Sie den 24‑Stunden-Austauschservice (der Wechselrichter wird innerhalb von 24 Stunden versandfertig... -
Seite 46: Störungsmeldungen
SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 69)). Bfr-Srr Interne Messvergleichsstörung oder Hardwaredefekt. Abhilfe • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. Der Wechselrichter hat eine drastische Änderung des Differenzstroms festgestellt. Die integrierte Differenzstromüberwachung stellt eine dI-Srr wichtige Komponente des Personenschutzes dar. -
Seite 47: Meldung Dzac-Bfr Dzac-Srr
Liegen vermehrt Schwankungen vor und treten in diesem Zusammenhang „dZac-Bfr“ oder „dZac-Srr“ Störungen auf, fragen Sie den Netzbetreiber, ob er Änderungen des Betriebsparameters (dZac-Max) zustimmt. Sprechen Sie die Änderung des Betriebsparameters mit der SMA Serviceline ab. EEPROM Übergangsstörung während des Lesens oder Schreibens von Daten aus dem EEPROM, die Daten sind nicht relevant für den sicheren Betrieb. - Seite 48 Strom am AC-Netz größer als spezifiziert ist. Abhilfe • Anlagenauslegung und Netzbedingungen prüfen. K1-Schliess Fehler beim Relaistest. Abhilfe K1-Trenn • SMA Serviceline kontaktieren, wenn diese Störung häufig oder K2-Trenn mehrmals hintereinander auftritt. NUW-dI Interne Messvergleichsstörung oder Hardwaredefekt. Abhilfe NUW-FAC • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt.
- Seite 49 – Wenn die DC-Spannung unter der maximalen Eingangsspannung liegt, dann Wechselrichter erneut an den PV-Generator anschließen, wie in Kapitel 5.4 „Anschluss des PV-Generators (DC)“ (Seite 29) beschrieben. Wiederholt sich die Meldung, Wechselrichter erneut trennen und die SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 69)). Installationsanleitung SB16_21TL-IA-IDE112351...
- Seite 50 • AC-Leitung mit ausreichend großem Querschnitt (= niedrige Impedanz) verwenden, wie in Kapitel 5.2.2 „Wechselrichter an das öffentliche Netz (AC) anschließen“ (Seite 24) beschrieben. Eventuell Schrauben der AC-Klemmen nachziehen. • Tritt die Störung weiterhin auf, kontaktieren Sie die SMA Serviceline. SB16_21TL-IA-IDE112351 Installationsanleitung...
-
Seite 51: Rote Led Leuchtet Dauerhaft
SMA Solar Technology AG Fehlersuche 9.3 Rote LED leuchtet dauerhaft Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, dann liegt ein Erdschluss im PV-Generator vor, mindestens einer der Varistoren für den Überspannungsschutz ist defekt oder ein Isolationsfehler liegt vor. - Seite 52 Fehlersuche SMA Solar Technology AG 4. Spannungen zwischen Plus- und Minuspol jedes Strings messen. ☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.
-
Seite 53: Funktion Der Varistoren Prüfen
SMA Solar Technology AG Fehlersuche Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt werden. Beispiel: Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten Modul. - Seite 54 Die Varistoren werden für den Einsatz im Wechselrichter speziell gefertigt und sind nicht im Handel erhältlich. Sie müssen direkt von SMA Solar Technology AG bezogen werden (siehe Kapitel 12 „Zubehör“ (Seite 68)). • Für den Austausch der Varistoren mit Punkt 3 fortfahren.
- Seite 55 ☑ Die Klemmen lösen sich. Sollten Sie zusammen mit den Ersatz-Varistoren kein Einsatzwerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich mit SMA Solar Technology AG in Verbindung. Die Klemmkontakte lassen sich behelfsmäßig auch einzeln mit einem Schraubendreher mit 3,5 mm Klingenbreite bedienen.
-
Seite 56: Außerbetriebnahme
Außerbetriebnahme SMA Solar Technology AG 10 Außerbetriebnahme 10.1 Wechselrichter demontieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters! • Gewicht des Wechselrichters von ca. 16 kg beachten. 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 38) beschrieben. 2. Alle Leitungen aus dem Wechselrichter entfernen. -
Seite 57: Wechselrichter Verpacken
Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (siehe Kapitel 13 „Kontakt“ (Seite 69)). -
Seite 58: Technische Daten
Technische Daten SMA Solar Technology AG 11 Technische Daten 11.1 Sunny Boy 1600TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 1 700 W Maximale Eingangsspannung* 600 V MPP-Spannungsbereich 155 V … 480 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 11 A Maximaler Eingangsstrom pro String 11 A... -
Seite 59: Schutzeinrichtungen
SMA Solar Technology AG Technische Daten Maximale Leitungslänge bei Leiterquerschnitt 11 m 1,5 mm² Maximale Leitungslänge bei Leiterquerschnitt 18 m 2,5 mm² Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle* Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 2.1 Maximal zulässige Absicherung 16 A... -
Seite 60: Ausstattung
Technische Daten SMA Solar Technology AG Ländernormen, Stand 03/2011* VDE 0126-1-1 UTE C15-712 AS 4777 C10/11 PPDS EN 50438 * AS 4777: Auf Anfrage. EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438. Klimatische Bedingungen nach IEC 60721-3-4, Aufstellung Typ C, Klasse 4K4H Erweiterter Temperaturbereich −... - Seite 61 SMA Solar Technology AG Technische Daten Drehmomente Schrauben Gehäusedeckel 6,0 Nm Schraube zusätzliche Erdung 6,0 Nm Zylinderschraube zur Sicherung des Gehäuses 6,0 Nm an der Wandhalterung SUNCLIX Überwurfmutter 2,0 Nm Anschluss RS485-Kommunikation 1,5 Nm Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz, wenn U < 30 V...
-
Seite 62: Wirkungsgrad Bemessungseingangsspannung
Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad, η 96,0 % Europäischer Wirkungsgrad, η 95,0 % Wirkungsgradverlauf Wirkungsgrad Minimale Bemessungs- Maximale MPP‑Spannung eingangsspannung MPP‑Spannung Normierte Ausgangsleistung 155 V 400 V 480 V 5 % 83,2 % 85,1 % 79,8 % 10 % 89,4 % 90,9 % 87,8 % 20 % 93,0 % 94,1 % 92,5 % 25 %... -
Seite 63: Sunny Boy 2100Tl
SMA Solar Technology AG Technische Daten 11.2 Sunny Boy 2100TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 2 200 W Maximale Eingangsspannung* 600 V MPP-Spannungsbereich 200 V … 480 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 11 A Maximaler Eingangsstrom pro String 11 A Anzahl der unabhängigen MPP-Eingänge Strings pro MPP-Eingang * Die maximale Leerlaufspannung, die bei −... - Seite 64 Technische Daten SMA Solar Technology AG Maximale Leitungslänge bei Leiterquerschnitt 11 m 1,5 mm² Maximale Leitungslänge bei Leiterquerschnitt 18 m 2,5 mm² Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle* Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 2.1 Maximal zulässige Absicherung 16 A...
- Seite 65 SMA Solar Technology AG Technische Daten Ländernormen, Stand 02/2011* VDE 0126-1-1 UTE C15-712 AS 4777 C10/11 PPDS EN 50438 * AS 4777: Auf Anfrage. EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438. Klimatische Bedingungen nach IEC 60721-3-4, Aufstellung Typ C, Klasse 4K4H Erweiterter Temperaturbereich −...
- Seite 66 Technische Daten SMA Solar Technology AG Drehmomente Schrauben Gehäusedeckel 6,0 Nm Schraube zusätzliche Erdung 6,0 Nm Zylinderschraube zur Sicherung des Gehäuses 6,0 Nm an der Wandhalterung SUNCLIX Überwurfmutter 2,0 Nm Anschluss RS485-Kommunikation 1,5 Nm Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz, wenn U < 30 V...
- Seite 67 SMA Solar Technology AG Technische Daten Wirkungsgrad Maximaler Wirkungsgrad, η 96,0 % Europäischer Wirkungsgrad, η 95,2 % Wirkungsgradverlauf Wirkungsgrad Minimale Bemessungs- Maximale MPP‑Spannung eingangsspannung MPP‑Spannung Normierte Ausgangsleistung 200 V 400 V 480 V 5 % 85,4 % 87,0 % 82,4 % 10 % 90,9 % 92,0 % 89,4 % 20 % 93,9 % 94,7 % 93,3 % 25 %...
-
Seite 68: Zubehör
Zubehör SMA Solar Technology AG 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Electronic Solar Switch... -
Seite 69: Kontakt
SMA Solar Technology AG Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters • Typ der angeschlossenen PV-Module und Anzahl der PV-Module •... -
Seite 71: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
