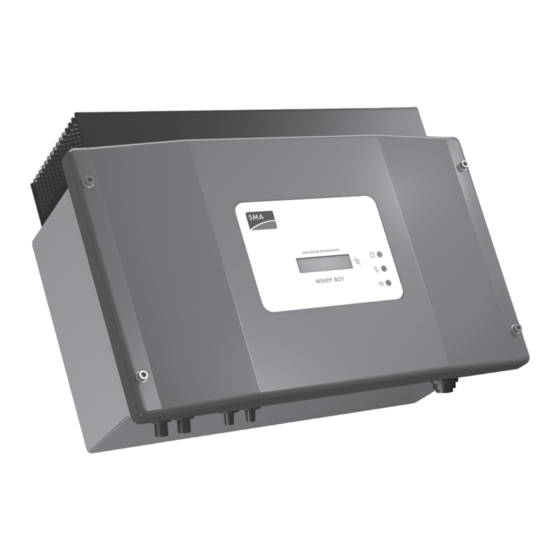

- Seite 1 Windenergie-Wechselrichter WINDY BOY 1200/1700 Installationsanleitung WB12-17-IA-IDE111840 | IM-WB11-17 | Version 4.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 7 Gültigkeitsbereich ........7 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Display-Sprache einstellen ......26 Anschluss der Kleinwindenergieanlage (DC) ....27 5.4.1...
- Seite 5 11.1 Windy Boy 1200 ........57 11.2...
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG WB12-17-IA-IDE111840 Installationsanleitung...
-
Seite 7: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche folgender SMA Wechselrichter: • Windy Boy 1200 (WB 1200) • Windy Boy 1700 (WB 1700) Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.2 Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. -
Seite 8: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 9: Sicherheit
Stellen Sie bei der Auslegung des sicher, dass der erlaubte Betriebsbereich aller Komponenten jederzeit eingehalten wird. Stellen Sie außerdem sicher, dass durch geeignete Schutzmaßnahmen die maximal zulässige Eingangsspannung des Wechselrichters nicht überschritten wird. SMA Solar Technology AG bietet dazu entsprechende Komponenten an, z. B. Windy Boy Protection Box. -
Seite 10: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. • Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. VORSICHT! Verbrennungsgefahr durch heiße Gehäuseteile. • Während des Betriebs nur den Gehäusedeckel berühren. 2.3 Erklärung der Symbole In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf... -
Seite 11: Symbole Auf Dem Typenschild
SMA Solar Technology AG Sicherheit 2.3.2 Symbole auf dem Typenschild Symbol Erklärung Warnung vor gefährlicher elektrischer Spannung. Der Wechselrichter arbeitet mit hohen Spannungen. Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. Warnung vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. -
Seite 12: Auspacken
Auspacken SMA Solar Technology AG 3 Auspacken 3.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Wechselrichter Wandhalterung DC-Steckverbinder (2x Plus, 2x Minus) Dichtstopfen für DC-Steckverbinder... -
Seite 13: Wechselrichter Identifizieren
SMA Solar Technology AG Auspacken 3.2 Wechselrichter identifizieren Sie können den Wechselrichter anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Typ (Type / Model) und die Seriennummer (Serial No.) des Wechselrichters sowie gerätespezifische Kenndaten. -
Seite 14: Montage
Montage SMA Solar Technology AG 4 Montage 4.1 Sicherheit GEFAHR! Lebensgefahr durch Feuer oder Explosion. Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. -
Seite 15: Montageort Wählen
SMA Solar Technology AG Montage 4.2 Montageort wählen Beachten Sie folgende Bedingungen bei der Wahl des Montageorts: • Montageort und Montageart müssen sich für Gewicht und Abmessungen des Wechselrichters eignen (siehe Kapitel 11 „Technische Daten“ (Seite 57)). • Montage auf festem Untergrund. • Montageort muss jederzeit frei und sicher, ohne zusätzliche Hilfsmittel wie z. B. Gerüste oder Hebebühnen, zugänglich sein. -
Seite 16: Wechselrichter Mit Wandhalterung Montieren
Montage SMA Solar Technology AG 4.3 Wechselrichter mit Wandhalterung montieren VORSICHT! Verletzungsgefahr durch hohes Gewicht des Wechselrichters. • Gewicht des Wechselrichters von ca. 24,5 kg beachten. • Dem Untergrund entsprechendes Befestigungsmaterial für die Montage der Wandhalterung verwenden. 1. Wandhalterung als Bohrschablone verwenden und Position der Bohrlöcher markieren. - Seite 17 SMA Solar Technology AG Montage 3. Den Wechselrichter mit seinen oberen Befestigungslaschen so in die Wandhalterung einhängen, dass ein seitliches Verschieben aus der Wandhalterung nicht möglich ist. 4. Wenn im Installationsland ein zweiter Schutzleiter vorgeschrieben ist, den Wechselrichter erden und gegen Ausheben sichern, wie in Kapitel 5.2.3 „Zusätzliche Erdung anschließen“...
-
Seite 18: Elektrischer Anschluss
Elektrischer Anschluss SMA Solar Technology AG 5 Elektrischer Anschluss 5.1 Übersicht des Anschlussbereichs 5.1.1 Außenansicht Folgende Abbildung zeigt die Zuordnung der einzelnen Gehäusedurchführungen an der Unterseite des Wechselrichters. Objekt Beschreibung DC-Steckverbinder für den Anschluss der Kleinwindenergieanlage Gehäuseöffnung mit Verschlussstopfen für Kommunikation Stecker für AC-Anschluss... -
Seite 19: Innenansicht
SMA Solar Technology AG Elektrischer Anschluss 5.1.2 Innenansicht Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten Wechselrichters. Objekt Beschreibung Varistoren Anschlussbereich und Steckplätze für die optionale Kommunikation über RS485 Display PE-Anschlusskabel für den Gehäusedeckel LEDs zur Betriebszustandsanzeige Anschlussstecker (AC) Flachstecker für Erdung des Kabelschirms bei RS485 Kommunikation... -
Seite 20: Anschluss An Das Öffentliche Stromnetz (Ac)
Elektrischer Anschluss SMA Solar Technology AG 5.2 Anschluss an das Öffentliche Stromnetz (AC) 5.2.1 Bedingungen für den AC-Anschluss Beachten Sie für den Anschluss des öffentlichen Stromnetzes alle Anschlussbedingungen des Netzbetreibers! Leitungsauslegung Dimensionieren Sie den Leiterquerschnitt so, dass die Leitungsverluste bei Nennleistung 1 % nicht überschreiten. -
Seite 21: Lasttrenneinrichtung
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in Kapitel 11 „Technische Daten“ (Seite 57). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter“, die im Downloadbereich von SMA Solar Technology AG unter www.SMA.de zur Verfügung steht. GEFAHR! Lebensgefahr durch Feuer. -
Seite 22: Wechselrichter An Das Öffentliche Stromnetz (Ac) Anschließen
2. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. 3. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. -
Seite 23: Eingesetzte Vorgehensweise Größe
SMA Solar Technology AG Elektrischer Anschluss 7. Druckschraube bzw. Kabelverschraubung und Gewindehülse über AC-Leitung führen. Eingesetzte Vorgehensweise Größe PG13,5 • Dichtungsring in Klemmkorb drücken. • Druckschraube PG13,5 und Klemmkorb inklusive Dichtungsring über AC- Leitung führen. • Gewindehülse über AC- Leitung führen. - Seite 24 Elektrischer Anschluss SMA Solar Technology AG 13. Gewindehülse fest auf den Buchseneinsatz drehen. 14. Druckschraube bzw. Kabelverschraubung fest auf die Gewindehülse drehen. Eingesetzte Vorgehensweise Größe PG13,5 Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die Gewindehülse und ist nicht mehr sichtbar.
-
Seite 25: Zusätzliche Erdung Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.2.3 Zusätzliche Erdung anschließen Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist, können Sie den Wechselrichter zusätzlich am Gehäuse erden. Übersicht zusätzliche Erdung Objekt Beschreibung M6x12 Zylinderschraube (im Lieferumfang enthalten) Unterlegscheibe... -
Seite 26: Display-Sprache Einstellen
Elektrischer Anschluss SMA Solar Technology AG 5.3 Display-Sprache einstellen Sie können die Ausgabesprache des Displays mit den Schaltern auf der Unterseite der Display- Baugruppe im Inneren des Wechselrichters einstellen. Vorgehensweise 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 42) beschrieben. -
Seite 27: Anschluss Der Kleinwindenergieanlage (Dc)
SMA Solar Technology AG Elektrischer Anschluss 5.4 Anschluss der Kleinwindenergieanlage (DC) 5.4.1 Bedingungen für den DC-Anschluss • Die Anschlussleitungen der Kleinwindenergieanlage müssen mit Steckverbindern ausgestattet sein. Die für den DC-Anschluss notwendigen DC-Steckverbinder finden Sie im Lieferumfang. • Folgende Grenzwerte am DC-Eingang des Wechselrichters dürfen nicht überschritten werden:... -
Seite 28: Dc-Steckverbinder Konfektionieren
Elektrischer Anschluss SMA Solar Technology AG 5.4.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen Kleinwindenergieanlage mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet. - Seite 29 SMA Solar Technology AG Elektrischer Anschluss 3. Korrekten Sitz der Leitung prüfen: Ergebnis Maßnahme ☑ Wenn die Leiter in der Kammer des • Mit Punkt 4 fortfahren. Klemmbügels zu sehen sind, sitzt die Leitung korrekt. ☑ Wenn die Leiter nicht in der Kammer zu •...
-
Seite 30: Dc-Steckverbinder Öffnen
Elektrischer Anschluss SMA Solar Technology AG 5.4.3 DC-Steckverbinder öffnen 1. Verschraubung aufdrehen. 2. Den Stecker entriegeln: Einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel lösen. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden. -
Seite 31: Kleinwindenergieanlage (Dc) Anschließen
SMA Solar Technology AG Elektrischer Anschluss 5.4.4 Kleinwindenergieanlage (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. • Vor Anschluss der Kleinwindenergieanlage sicherstellen, dass die Kleinwindenergieanlage gestoppt ist. 1. Transportstopfen von allen DC-Eingängen am Wechselrichter entfernen. 2. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen. -
Seite 32: Kommunikation
Elektrischer Anschluss SMA Solar Technology AG – Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken. ☑ Die Kleinwindenergieanlage ist angeschlossen. Sie können den Wechselrichter jetzt in Betrieb nehmen, wie in Kapitel 6 „Inbetriebnahme“ (Seite 35) beschrieben. Die folgenden Anschlussmöglichkeiten sind optional. -
Seite 33: Netzparameter Und Länderparameter Einstellen
Ändern von netzrelevanten Parametern und Länderparametern Um netzrelevante Parameter zu ändern, benötigen Sie einen persönlichen Zugangscode, den so genannten SMA Grid Guard Code. Das Antragsformular für den persönlichen Zugangscode finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Zertifikat“ des jeweiligen Wechselrichters. -
Seite 34: Polynomkennlinie
• T-Stop Die Beschreibung der genannten Betriebsparameter finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Technische Beschreibung“ des jeweiligen Wechselrichters. Der Wechselrichter regelt seine Ausgangsleistung in Abhängigkeit der Generatorspannung. Folgende Abbildung zeigt die Funktion einer typischen Polynomkennlinie eines WB 1200 / WB 1700. -
Seite 35: Inbetriebnahme
SMA Solar Technology AG Inbetriebnahme 6 Inbetriebnahme 6.1 Wechselrichter in Betrieb nehmen 1. Folgende Voraussetzungen für die Inbetriebnahme prüfen: – Korrekte Montage und korrekter Anschluss des Wechselrichters – Der Gehäusedeckel ist fest verschlossen – Korrekt ausgelegter Leitungsschutzschalter – Korrekte Erdung der Kleinwindenergieanlage, nach Anweisungen des Herstellers –... -
Seite 36: Display-Meldungen Während Der Initialisierung
Inbetriebnahme SMA Solar Technology AG 6.2 Display-Meldungen während der Initialisierung • Nach dem Start des Wechselrichters zeigt das Display den Gerätetyp an. • Nach 5 Sekunden oder erneutem Klopfen an den Gehäusedeckel wird die Firmware-Version der internen Prozessoren angezeigt. • Nach weiteren 5 Sekunden oder erneutem Klopfen wird die eingestellte Ländernorm angezeigt... -
Seite 37: Ablauf Des Selbsttests
SMA Solar Technology AG Inbetriebnahme 6.3.2 Ablauf des Selbsttests Notieren Sie die Werte, die während des Selbsttests angezeigt werden. Diese Werte müssen in ein Testprotokoll eingetragen werden. Die Testergebnisse der einzelnen Tests werden dreimal nacheinander angezeigt. Die jeweilige Display-Meldung wird für 10 Sekunden angezeigt. -
Seite 38: Unterspannungstest
Inbetriebnahme SMA Solar Technology AG Unterspannungstest Nach dem Überspannungstest macht der Wechselrichter den Unterspannungstest. Während der Testsequenz wird der aktuelle Kalibrierwert der Spannungsgrenze im Display des Wechselrichters angezeigt. Die Spannungsgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom öffentlichen Stromnetz trennt. -
Seite 39: Maximale Frequenz
SMA Solar Technology AG Inbetriebnahme Maximale Frequenz Als Drittes testet der Wechselrichter die maximale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom öffentlichen Stromnetz trennt. - Seite 40 Inbetriebnahme SMA Solar Technology AG Minimale Frequenz Zuletzt testet der Wechselrichter die minimale Frequenz. Während der Testsequenz wird die verwendete Frequenzgrenze im Display des Wechselrichters angezeigt. Die Frequenzgrenze wird schrittweise erhöht, bis die Abschaltschwelle erreicht wird und sich der Wechselrichter vom öffentlichen Stromnetz trennt.
-
Seite 41: Betriebszustände Des Wechselrichters
SMA Solar Technology AG Inbetriebnahme 6.4 Betriebszustände des Wechselrichters Einschaltvorgang Liegt am Wechselrichter genügend Spannung und Leistung an, wird der Einschaltvorgang durch gleichzeitiges Leuchten der drei LEDs am Wechselrichter angezeigt. Sobald die DC-Eingangsspannung den im Parameter „Upv-Start“ eingestellten Wert erreicht, beginnt der Wechselrichter mit einigen Selbsttests, Messverfahren und der Synchronisation mit dem öffentlichen Stromnetz. -
Seite 42: Öffnen Und Schließen
Öffnen und Schließen SMA Solar Technology AG 7 Öffnen und Schließen 7.1 Sicherheit GEFAHR! Lebensgefahr durch hohe Spannungen am Wechselrichter. Vor Öffnen des Wechselrichter Folgendes beachten: • Spannungsfreiheit auf der AC-Seite sicherstellen. • Stromfreiheit und Spannungsfreiheit auf der DC-Seite sicherstellen. ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung. - Seite 43 SMA Solar Technology AG Öffnen und Schließen 4. Den AC-Stecker ziehen. 5. Prüfen, ob alle LEDs und das Display erloschen sind. GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. Die Kondensatoren im Wechselrichter brauchen 15 Minuten, um sich zu entladen. • 15 Minuten vor Öffnen des Wechselrichters warten.
-
Seite 44: Wechselrichter Schließen
Öffnen und Schließen SMA Solar Technology AG 7.3 Wechselrichter schließen 1. Die Schutzleiter (PE)-Verbindung zum Gehäusedeckel herstellen. 2. Den Gehäusedeckel des Wechselrichters durch gleichmäßiges Festziehen der 4 Deckelschrauben befestigen. 3. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen. Zum Entriegeln der DC-Steckverbinder siehe Kapitel 7.2 „Wechselrichter öffnen“ (Seite 42). -
Seite 45: Wartung Und Reinigung
SMA Solar Technology AG Wartung und Reinigung 8 Wartung und Reinigung Verunreinigungen, wie z. B. Staub oder Blütenflug, können einen Wärmestau verursachen, der zu Ertragseinbußen führen kann. Kontrollieren Sie den Wechselrichter und die Kabel auf äußerlich sichtbare Beschädigungen. Nehmen Sie gegebenenfalls Reparaturarbeiten vor. -
Seite 46: Fehlersuche
SMA Solar Technology AG 9 Fehlersuche Wenn der Wechselrichter andere Blinkcodes oder Störungsmeldungen anzeigt, als im Folgenden beschrieben, wenden Sie sich an die SMA Serviceline. In der mitgelieferten Bedienungsanleitung finden Sie die Beschreibung der Display-Meldungen im Betrieb, der Statusmeldungen und Messkanäle. -
Seite 47: Störungsmeldungen
• Befindet sich die Netzspannung dauerhaft im tolerierten Bereich und wird weiterhin diese Störungsmeldung angezeigt, kontaktieren Sie die SMA Serviceline. Bfr-Srr Interne Messvergleichsstörung oder ein Defekt an der Hardware. Abhilfe • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. Installationsanleitung WB12-17-IA-IDE111840... - Seite 48 Abhilfe • Anlagenauslegung und Netzbedingungen prüfen. K1-Schliess Fehler beim Relaistest. Abhilfe K1-Trenn • SMA Serviceline kontaktieren, wenn diese Störung häufig oder mehrmals hintereinander auftritt. NUW-FAC Interne Messvergleichsstörung oder ein Defekt an der Hardware. Abhilfe NUW-UAC • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt.
-
Seite 49: Beschreibung Und Abhilfemaßnahme
• Anlage auf Erdschluss prüfen, wie in Kapitel 9.3.1 „Kleinwindenergieanlage auf Erdschluss prüfen“ (Seite 51) beschrieben. Die Firmware des Wechselrichters ist fehlerhaft. Abhilfe • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. Shut-Down Temporäre Störung des Wechselrichters. Abhilfe • SMA Serviceline kontaktieren. -
Seite 50: Rote Led Leuchtet Dauerhaft
Interne Programmablauf-Störung. Abhilfe Watchdog Srr • SMA Serviceline kontaktieren, wenn diese Störung oft auftritt. 9.3 Rote LED leuchtet dauerhaft Leuchtet während des Betriebs die rote LED des Wechselrichters dauerhaft, liegt entweder ein Erdschluss im System vor oder mindestens einer der Varistoren im Inneren des Wechselrichters ist defekt. -
Seite 51: Kleinwindenergieanlage Auf Erdschluss Prüfen
SMA Solar Technology AG Fehlersuche 9.3.1 Kleinwindenergieanlage auf Erdschluss prüfen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. • Kleinwindenergieanlage bremsen und gegen Wiederanlaufen sichern. • Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. • Spannungsfreiheit auf der AC-Seite feststellen. 1. Mit einer Strommesszange die Stromfreiheit an allen DC-Leitungen feststellen. - Seite 52 Fehlersuche SMA Solar Technology AG GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter. Die Kondensatoren im Wechselrichter brauchen 15 Minuten, um sich zu entladen. • 15 Minuten vor Öffnen des Wechselrichters warten. 5. Spannungsfreiheit an den DC-Eingängen am Wechselrichter feststellen. 6. Widerstand zwischen L1 der Kleinwindenergieanlage und dem Erdpotenzial messen.
-
Seite 53: Funktion Der Varistoren Prüfen
SMA Solar Technology AG Fehlersuche 9.3.2 Funktion der Varistoren prüfen Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der thermisch überwachten Varistoren seine Schutzfunktion verloren hat. Position der Varistoren Die Position der Varistoren lässt sich anhand der unten dargestellten Grafik ermitteln. - Seite 54 Varistoren auszutauschen. Die Varistoren werden für den Einsatz im Wechselrichter speziell gefertigt und sind nicht im Handel erhältlich. Ersatz-Varistoren müssen Sie direkt bei SMA Solar Technology AG bestellen (siehe Kapitel 12 „Zubehör“ (Seite 65)). • Für den Austausch mit Punkt 3 fortfahren. ACHTUNG! Zerstörung des Wechselrichters durch Überspannung.
-
Seite 55: Außerbetriebnahme
SMA Solar Technology AG Außerbetriebnahme 10 Außerbetriebnahme 10.1 Wechselrichter demontieren 1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 42) beschrieben. 2. Alle Leitungen aus dem Wechselrichter entfernen. 3. Den Wechselrichter mit den 4 Schrauben schließen. 4. Untere Schraube zwischen Wechselrichter und Wandhalterung lösen. -
Seite 56: Wechselrichter Verpacken
Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (siehe Kapitel 13 „Kontakt“ (Seite 66)). -
Seite 57: Technische Daten
SMA Solar Technology AG Technische Daten 11 Technische Daten 11.1 Windy Boy 1200 DC-Eingang Turbinenregelung Polynomkennlinie Maximale DC-Leistung bei cos φ = 1 1 320 W Empfohlene Generatorleistung bei 1.050 W DC, 2500 2.500 Volllaststunden pro Jahr Empfohlene Generatorleistung bei 1.000 W DC, 5000 5.000 Volllaststunden pro Jahr Maximale DC-Spannung 400 V... -
Seite 58: Mechanische Größen
Technische Daten SMA Solar Technology AG AC-Ausgang AC-Nennleistung bei 230 V, 50 Hz 1 200 W AC Nenn Maximale AC-Scheinleistung 1 200 VA AC Max AC-Nennstrom 5,2 A AC Nenn Maximaler Ausgangsstrom 6,1 A AC Max Maximale Absicherung 16 A Klirrfaktor des Ausgangsstromes beiAC- < 3 % Klirrspannung < 2 %, AC-Leistung > 0,5 AC-Nennleistung... -
Seite 59: Ausstattung
überwachte Varistoren, Windy Boy Protection Box (optional) Personenschutz (R > 1 M Ω ) Isolationsüberwachung Verpolungsschutz Kurzschlussdiode AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 2.1, doppelte Ausführung Kommunikationsschnittstellen ® Bluetooth Wireless Technology optional RS485, galvanisch getrennt optional Installationsanleitung WB12-17-IA-IDE111840... - Seite 60 Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad η 92,1 % Euro-eta η 90,9 % WB12-17-IA-IDE111840 Installationsanleitung...
-
Seite 61: Windy Boy 1700
SMA Solar Technology AG Technische Daten 11.2 Windy Boy 1700 DC-Eingang Turbinenregelung Polynomkennlinie Maximale DC-Leistung bei cos φ = 1 1 850 W Empfohlene Generatorleistung bei 1.400 W DC, 2500 2.500 Volllaststunden pro Jahr Empfohlene Generatorleistung bei 1.300 W DC, 5000 5.000 Volllaststunden pro Jahr Maximale DC-Spannung 400 V... - Seite 62 Technische Daten SMA Solar Technology AG AC-Ausgang AC-Nennleistung bei 230 V, 50 Hz 1 550 W AC Nenn Maximale AC-Scheinleistung 1 700 VA AC Max AC-Nennstrom 6,7 A AC Nenn Maximaler Ausgangsstrom 8,6 A AC Max Maximale Absicherung 16 A Klirrfaktor des Ausgangsstromes bei < 3 % AC-Klirrspannung < 2 %, AC-Leistung > 0,5 AC-Nennleistung...
- Seite 63 DC-Stecksystem SUNCLIX, Windy Boy Protection Box (optional) DC-Überspannungsschutz thermisch überwachte Varistoren Personenschutz (R > 1 M Ω ) Isolationsüberwachung Verpolungsschutz Kurzschlussdiode AC-Kurzschlussfestigkeit Stromregelung Allpolige AC-Trenneinrichtung selbsttätige Schaltstelle SMA Grid Guard 2.1, doppelte Ausführung Kommunikationsschnittstellen Bluetooth optional RS485, galvanisch getrennt optional Installationsanleitung WB12-17-IA-IDE111840...
- Seite 64 Technische Daten SMA Solar Technology AG Wirkungsgrad Maximaler Wirkungsgrad η 93,5 % Euro-eta η 91,8 % WB12-17-IA-IDE111840 Installationsanleitung...
-
Seite 65: Zubehör
SMA Solar Technology AG Zubehör 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Wechselrichter. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA- Bestellnummer Windy Boy Protection Box Gleichrichter und Überspannungsschutz für... -
Seite 66: Kontakt
Kontakt SMA Solar Technology AG 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters • Typ der angeschlossenen Kleinwindenergieanlage •... - Seite 67 SMA Solar Technology AG Kontakt Installationsanleitung WB12-17-IA-IDE111840...
- Seite 68 Kontakt SMA Solar Technology AG WB12-17-IA-IDE111840 Installationsanleitung...
- Seite 69 SMA Solar Technology AG Kontakt Installationsanleitung WB12-17-IA-IDE111840...
- Seite 70 Kontakt SMA Solar Technology AG WB12-17-IA-IDE111840 Installationsanleitung...
-
Seite 71: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
