ANSCHLUSS ANS STROMNETZ

Die Anlage ist für den Anschluss an das Wechselstromnetz mit der
Spannung von 1~100-230 V und Frequenz 50-60 Hz vorgesehen.
1. Hintereinanderschaltung von mehreren Anlagen.
Bei der Hintereinanderschaltung werden die mehreren verbundenen
Anlagen synchron über die erste Anlage und eine Fernbedienung gesteuert.
Zur Hintereinanderschaltung schließen Sie die Schnittstelle Output
(Ausgang) der ersten Montagepaltte (Gerät 1) an die Schnittstelle Input
(Eingang) der zweiten Montageplatte (Gerät 2) an, Abb. 17.
Schließen Sie die zweite Anlage mit der dritten Anlage in der gleichen
Weise an. Bis zu 10 Anlagen können hintereinander angeschlossen werden,
Abb. 18.
Output
ZUR NÄCHSTEN
L
G
-
ANLAGE
D
N

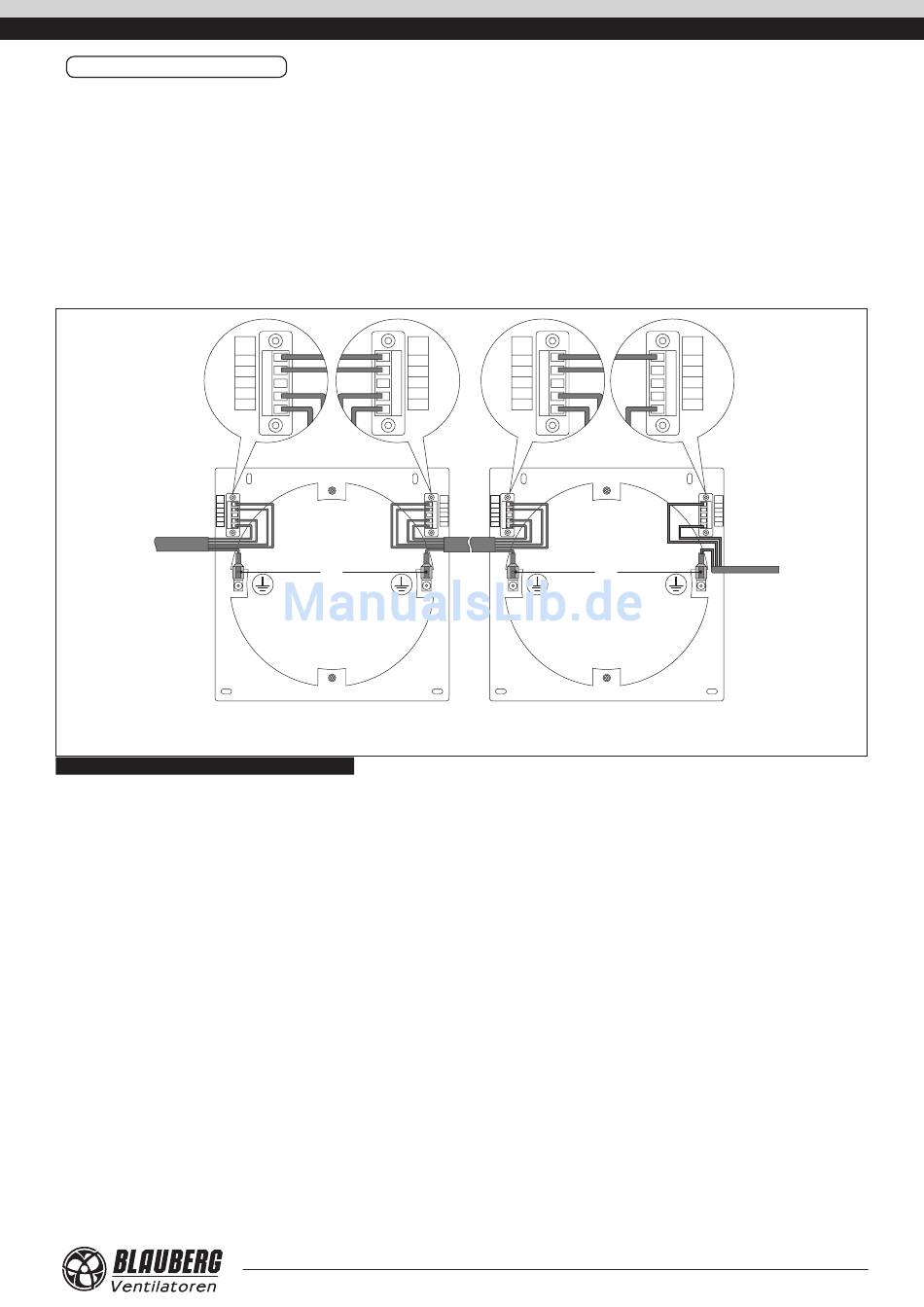

Abb. 17. Hintereinanderschaltung von mehreren Anlagen
Output Input
L
G
-
D
N
Anlage Nr 2
Erdungsklemme Erdungsklemme
Rückansicht der Montageplatte
Elektrischer Anschluss erfolgt durch ein Fünfleiterkabel (nicht im
Lieferumfang) mit dem Mindestkabelquerschnitt 0.5 mm2. Das Kabel soll für
den Betrieb im Wechselstromnetz mit der länderspezifischen Nennspannung
ausgelegt sein.
Die Steuerung aller angeschlossenen Anlagen erfolgt über die erste
Anlage.
Output
L L
G G
- -
D D
N N
Anlage Nr 1
Input Output
L L
G G
- -
D D
N N
Erdungsklemme
VENTO Ergo A50/50-1 Pro
Input
L
G
-
D
N
Input
L
G
-
D
N
Erdungsklemme
1~100-230 V
50-60 Hz
