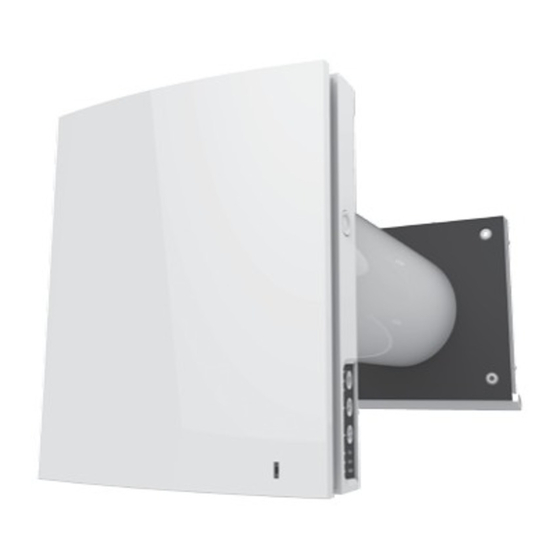

BLAUBERG VENTO EXPERT A50-1 PRO Nutzerinformation
Vorschau ausblenden
Andere Handbücher für VENTO EXPERT A50-1 PRO:
- Betriebsanleitung (22 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Betriebsanleitung (20 Seiten)
Verwandte Anleitungen für BLAUBERG VENTO EXPERT A50-1 PRO
Inhaltszusammenfassung für BLAUBERG VENTO EXPERT A50-1 PRO

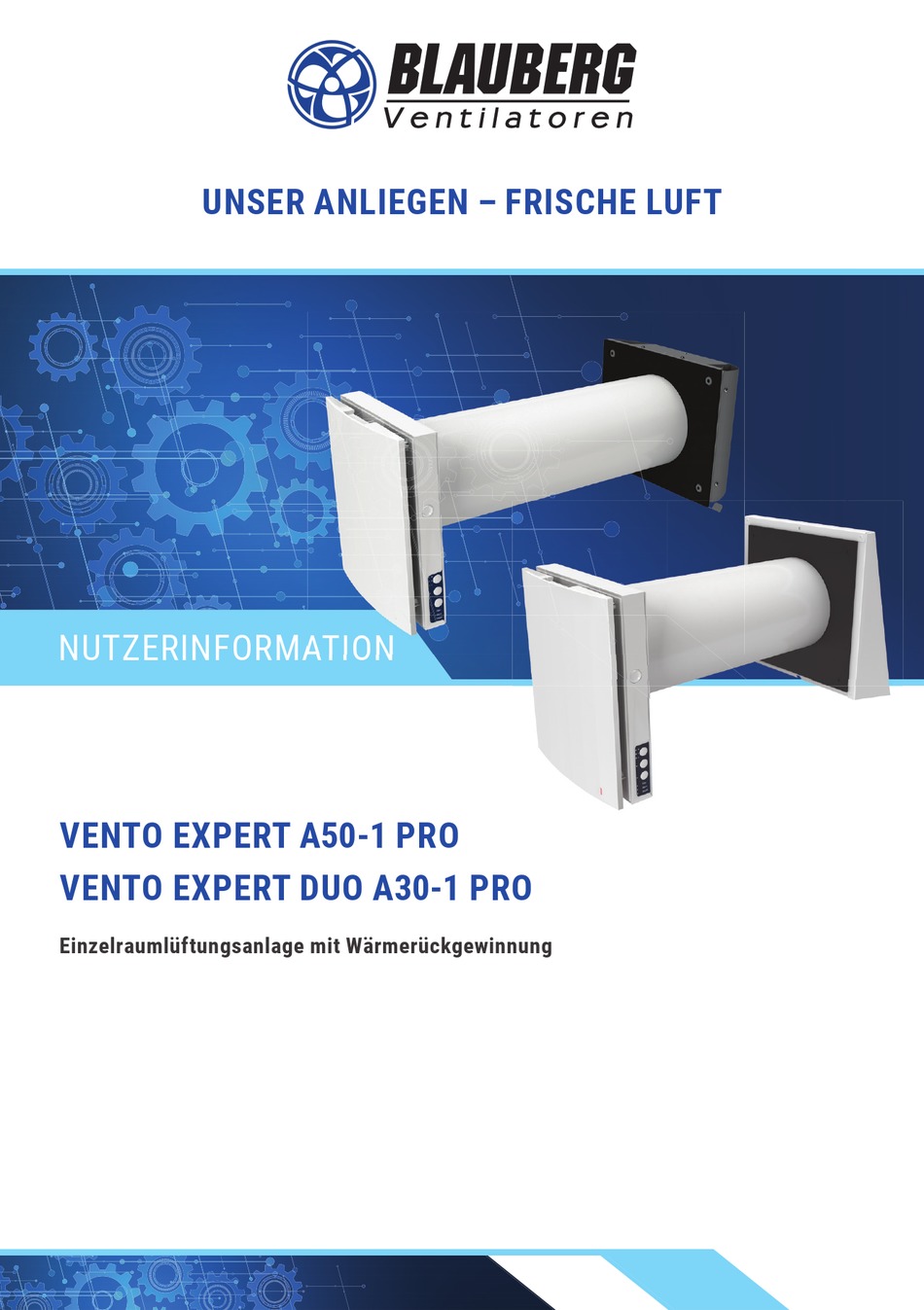

- Seite 1 UNSER ANLIEGEN – FRISCHE LUFT NUTZERINFORMATION NUTZERINFORMATION VENTO EXPERT A50-1 PRO VENTO EXPERT DUO A30-1 PRO Einzelraumlüftungsanlage mit Wärmerückgewinnung Förderleistung bis 50 m³/h Effi zienz der Wärmerück gewinnung bis 93 %...
- Seite 2 NUTZERINFORMATION VENTO EXPERT A50-1 PRO VENTO EXPERT DUO A30-1 PRO VENTO Expert A50-1 BLAUBERG 25 m³/h 2016 Förderleistung 50 m³/h Effi zienz der Wärmerückgewinnung EIGENSCHAFTEN Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt.
- Seite 3 UNSER ANLIEGEN – FRISCHE LUFT BLAUBERG – Unser Anliegen ist frische Luft für ein gesundes Leben, an jedem Wohnort. Die Firma Blauberg Ventilatoren GmbH ist Teil der Blauberg Group und hat ihr Headquarter in München. Von dezentralen und zentralen Lüftungssystemen mit Wärme- rückgewinnung über Abluftventilatoren, Zubehör und Ventilato-...
-
Seite 4: Funktionsweise
Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von -30 °C bis +50 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. • Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IP24 VENTO Expert A50-1 Pro: • Förderleistung bis 50 m³/h •... - Seite 5 blaubergventilatoren.de STEUERUNG Die Steuerung der Betriebsarten der Lüftungsanlage erfolgt über das Bedienfeld am Gerät oder über die Fernbedienung. Die Reihenschaltung mehrerer Lüftungsanlagen gewährleistet eine kon trollierte Raumlüftung. Die erste Lüftungsanlage in der Reihe wird zum Mastergerät. Der Lüftungsbetrieb des ganzen Systems wird über das Bedienfeld des Mastergeräts gesteuert.
-
Seite 6: Wartung
Einheiten: Die Lüftungsanlage kann mit der Fernbedienung oder den Tasten auf dem Innenelement abgeschaltet werden. VENTO Expert A50-1 Pro: Die Seitenverschlüsse drücken, um die Abdeckung des Innen- elements zu entfernen. Bei der Montage der Abdeckung ist darauf zu achten, dass sich die Stange des thermischen Stellantriebs in der untersten Position befindet. - Seite 7 Die Filter regelmäßig von Schmutz reinigen, mindestens alle 3 Monate. • Nach Ablauf des eingestellten Filterwechselintervalls (90 Tage) leuchtet die Filterwechselanzeige auf. Für VENTO Expert A50-1 Pro: das Zurücksetzen des Filtertimers erfolgt bei Trennung des Anschlusssteckers der Patrone von der Leiterplatte.
- Seite 8 NUTZERINFORMATION Auch bei regelmäßiger Wartung der Filter können Staubpartikel in den Wärmespeicher gelangen. • Der Wärmespeicher bedarf regelmäßiger Reinigung zur Erhaltung der hohen Effi zienz der Wärmerückgewinnung. • Den Wärmespeicher einmal pro Jahr mit einem Staubsauger reinigen. Batteriewechsel der Fernbedienung (nach Bedarf): Bei längerem Gebrauch der Fernbedienung die Batterie wechseln.
- Seite 9 blaubergventilatoren.de KURZANLEITUNG: AUSTAUSCH DES THERMOSTELLANTRIEBS Der Thermostellantrieb ist ein Verschleißteil. Es wird empfohlen, diesen alle zwei Jahre auszutauschen. Artikelnummer: 7055008 Nettolistenpreis: 10,- EUR Das Gerät vom Strom nehmen. Nachdem das Gerät spannungsfrei ist, die Innenblende abnehmen. Die zwei Schrauben lösen und die Kunststoffblende, hinter der sich der Thermostellantrieb befi ndet, abnehmen.
- Seite 10 NUTZERINFORMATION Den Thermostellantrieb durch zur Seite drücken der drei Klammern herausnehmen. Die beiden Stromkabel zur Unterscheidung markieren, um sie anschließend wieder mit der richtigen Stelle zu verbinden, dann mit Hilfe einer Zange vorsichtig abziehen. Zuletzt den neuen Thermostellantrieb in umgekehrter Reihenfolge wieder einbauen. blaubergventilatoren.de...
-
Seite 11: Störungsbehebung
blaubergventilatoren.de STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Stellen Sie sicher, dass das Gerät richtig an die Stromversorgung ange- Keine Stromversorgung schlossen ist, beseitigen Sie ansonsten Der Ventilator läuft den Anschlussfehler. nach Anschalten Die Lüftungsanlage ausschalten. der Anlage nicht. Blockierter Motor, ver- Die Blockierung des Motors/des Flü- schmutzte Flügelrad- gelrades beheben und die Schaufeln... - Seite 12 Blauberg Ventilatoren GmbH Aidenbachstr. 52 • D-81379 München Tel. +49 89 785 08 088 • info@blaubergventilatoren.de www.blaubergventilatoren.de Technische Änderungen vorbehalten. Abbildungen und Angaben unverbindlich. 05/2021...
