- Seite 1 REVERSIERENDE EINZELRAUMLÜFTUNGS- ANLAGE MIT WÄRMERÜCKGEWINNUNG VENTO Expert A50-1 Pro VENTO Expert DUO A30-1 Pro BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ..........................2 Bestimmungszweck............................4 Lieferumfang ..............................4 Technische Daten ............................5 Bauart und Funktionsweise ........................6 Montage und Betriebsvorbereitung ....................9 Netzanschluss und Steuerung ......................12 Wartungshinweise ............................17 Störungsbehebung ..........................19 Lagerungs- und Transportvorschriften ..................19 Herstellergarantie ............................20 Abnahmeprotokoll ...........................21 Verkäuferinformationen ........................21... - Seite 3 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de • Das Gerät nicht außerhalb der angegebenen • Beim Anschluss an das Stromnetz keine Temperaturbereiche betreiben. beschädigten Komponenten und keine • Das Gerät nicht in einer aggressiven und beschädigten Stromleitungen verwenden. explosionsgefährlichen Umgebung betreiben.
-
Seite 4: Bestimmungszweck
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de BESTIMMUNGSZWECK Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Keramik-Wärmespeicher zur Frischluft-Erwärmung durch die vorher entzogene Abluftwärme ausgestattet. -
Seite 5: Technische Daten
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von -30°C (-22 °F) bis +50°C (+122 °F) und bei einer relativen Luftfeuchtigkeit von maximal 80% einsetzbar. Schutzart gegen Eindringen von Fremdkörpern und Schutz gegen Wasser IP24. -

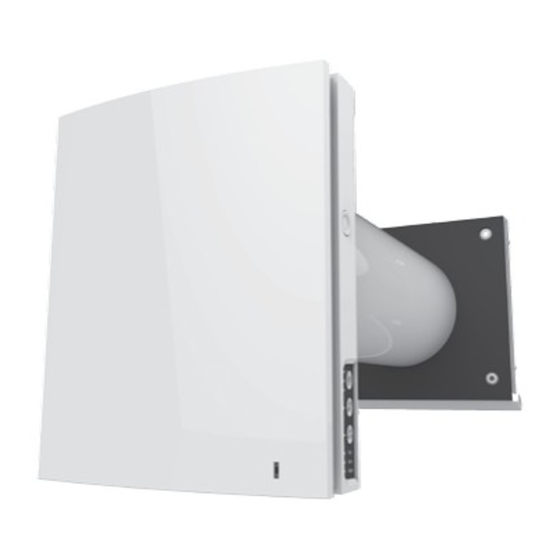

Seite 6: Bauart Und Funktionsweise
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE VENTO Expert A50-1 Pro Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung, einer Patrone, einem Lüftungsrohr mit Schalldämmmatte und einer Außen-Lüftungshaube. Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus einem Ventilator, einem Wärmetauscher und zwei Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmespeicher und den Ventilator verhindern. - Seite 7 Die Patrone ist eine unzerlegbare Baueinheit. Blauberg VENTO Expert A50-1 Pro hat zu Wartungszwecken herausnehmbare Filter. Aus der Patrone führt ein Anschlussstecker zum Anschluss an die Leiterplatte, welche sich an der Rückseite des Innenelementes befindet. BETRIEBSARTEN VON BLAUBERG VENTO EXPERT A50-1 PRO Betriebsarten der Lüftungsanlage:...
- Seite 8 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de FUNKTIONSWEISE DER VERSCHLUSSKLAPPEN FÜR VENTO EXPERT A50-1 PRO Das Innenelement ist mit Verschlussklappen ausgestattet. Bei Betrieb Verschlussklappen sind geschlossen. Verschlussklappen sind geö net . der Lüftungsanlage öffnen die Verschlussklappen und die Luft strömt durch die Lüftungsanlage.
-
Seite 9: Montage Und Betriebsvorbereitung
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG VOR DER MONTAGE DER LÜFTUNGSANLAGE DIE BETRIEBSANLEITUNG AUFMERKSAM LESEN. DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Zur Montage der Lüftungsanlage eine runde Kernlochbohrung in der Außenwand vorbereiten. Die Größe der Wandöffnung ist unten abgebildet. - Seite 10 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de 3. Die mitgelieferte Papp-Montageschablone mit einem Klebeband an der Innenwand fixieren. Die große Rundöffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
- Seite 11 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de 7. Die Patrone in das Lüftungsrohr einsetzen, wie unten abgebildet. Bei der Montage darauf achten, dass der Pfeil nach oben zeigt. Dann das Stromkabel fixieren und den Anschlussstecker an die Leiterplatte anschließen.
-
Seite 12: Netzanschluss Und Steuerung
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de NETZANSCHLUSS UND STEUERUNG DAS GERÄT VOR ALLEN ARBEITEN VOM STROMNETZ TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V... - Seite 13 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de SERIENSHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromversorgung +12V +12V +12V 100-240 V 50-60 Hz zum nächsten Gerät PARALLELSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromversorgung +12V +12V +12V 100-240 V 50-60 Hz zum nächsten Gerät...
- Seite 14 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de POSITIONEN DES DIP-SCHALTERS Ausschalten der Lüftungsanlage ist zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit dem Knopf auf der Abdeckung ausgeschaltet werden. Ausschalten der Lüftungsanlage ist nicht zulässig. In dieser Position des Schalters kann nicht die Lüftungsanlage mit dem Knopf auf der Abdeckung ausgeschaltet werden.
- Seite 15 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de BEDIENUNG DER LÜFTUNGSANLAGE ÜBER DIE TASTEN AUF DEM INNENELEMENT Die Geschwindigkeitseinstellung erfolgt zyklisch: niedrig-mittel-hoch-aus. Alle verbundenen Lüftungsanlagen in der Reihe laufen in der eingestellten Geschwindigkeit (eingestellt über das Mastergerät). I : dauerhaftes Leuchten der Anzeige zeigt den Betrieb der Lüftungsanlage in der niedrigen Geschwindigkeit an. Das Blinken der Anzeige zeigt die Aktivierung des Zeitschalters in der niedrigen Geschwindigkeit an.
- Seite 16 Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de BLOCKIEREN DES LUFTSTROMS FÜR VENTO EXPERT A50-1 PRO Vorsichtig auf die Abdeckung drücken, um das Lüftungsrohr vollständig zu schließen. Der Ventilator der Lüftungsanlage schaltet automatisch ab. Dabei ändert sich die Funktionalität der Lüftungsanlage nicht.
-
Seite 17: Wartungshinweise
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de WARTUNGSHINWEISE Die Wartung der Lüftungsanlage umfasst die regelmäßige Reinigung der Geräteoberfläche sowie Filterersatz und Filterreinigung. Der Wartungszugang zu den Einheiten geht folgendermaßen: Die Lüftungsanlage über die Fernsteuerung oder mit den Tasten auf dem Innenelement abschalten. - Seite 18 Die Filter regelmäßig von Schmutz reinigen, mindestens alle 3 Monate. • Nach dem Ablauf des eingestellten Filterwechselintervalls (90 Tage) leuchtet die Filterwechselanzeige (Filter) auf. Für VENTO Expert A50-1 Pro: das Zurücksetzen des Filtertimers erfolgt beim Lösen des Anschlusssteckers der Patrone von der Leiterplatte.
-
Seite 19: Störungsbehebung
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de STÖRUNGSBEHEBUNG STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Stellen Sie sicher, dass die Stromversorgung richtig Keine Stromversorgung. angeschlossen ist, ansonsten Anschlussfehler Der Ventilator startet beseitigen. beim Einschalten der Die Lüftungsanlage ausschalten. Die Blockierung des Lüftungsanlage nicht. -
Seite 20: Herstellergarantie
Blauberg VENTO Expert A50-1 / DUO A30-1 www.blaubergventilatoren.de HERSTELLERGARANTIE Der Hersteller setzt eine Garantiedauer von 24 Monaten ab Verkaufsdatum über den Einzelhandel fest, unter der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb durch den Verbraucher. Im Falle der Funktionsstörungen des Geräts durch werkseitig verursachte Fehler, die innerhalb der Garantiefrist auftreten, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel am Gerät mittels Garantiereparatur durch den Hersteller. -
Seite 21: Abnahmeprotokoll
