www.blaubergventilatoren.de
ANSCHLUSS ANS STROMNETZ
!
WARNUNG!
Die Anlage vor allen Arbeiten vom Stromnetz trennen. Die Anlage ans Stromnetz durch eine Schutzkontaktsteckdose anschließen. Die
elektrischen Kenngrössen der Anlage sind auf dem Aufkleber angegeben. Jegliche unbefugten Änderungen der Schaltungsanordnung
sind nicht gestattet und sind keine Garantiefälle.
Die Anlage ist zum Anschluss an das Einphasen-Wechselstromnetz 1~100-230 V / 50-60 Hz konzipiert. Für die leichtere
Verdrahtungsarbeiten ist die Anlage mit einem angeschlossenen Stromkabel geliefert.
Anschluss der Anlage ans Stromnetz erfolgt durch einen automatischen Netztrennschalter mit thermomagnetischen Auslösung.
TB2 - Anschlussklemmleisten
XP1 - Netzstecker

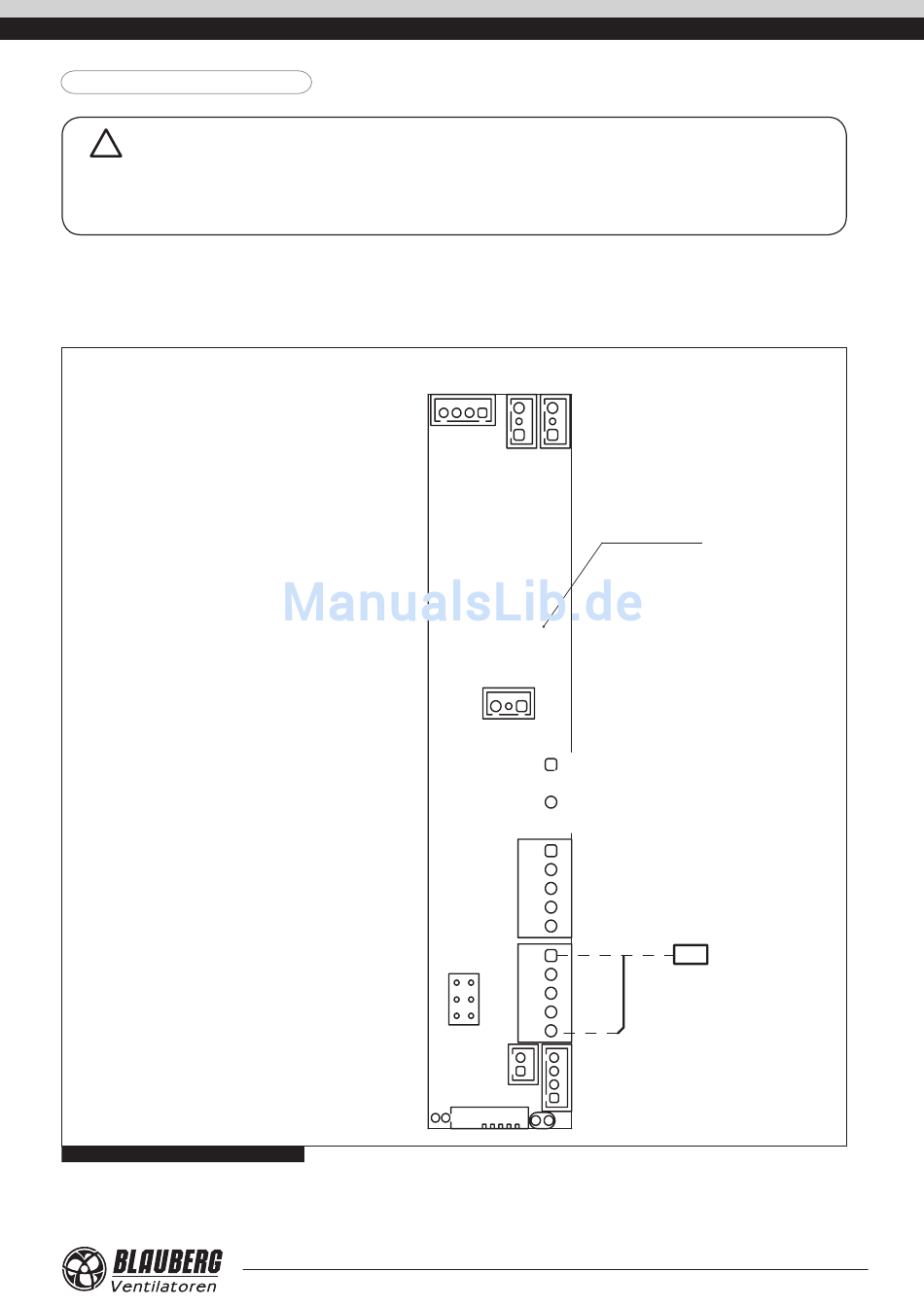

Abb. 7. Externe Anschlüsse
Anschluss der externen Geräte an die Steuerung-Leiterplatte
XS4
CN7
1
2
3
VENTO Ergo A25-1 Pro
XS2
XS1
A1
Steuereinheit
der Anlage
XS3
TB3
L
L
1
1
2
2
3
3
TB1
L
L
G
G
D
D
+
+
Stromkabel
N
N
TB2
L
L
G
G
4
D
D
5
+
+
6
N
N
XP1
9
