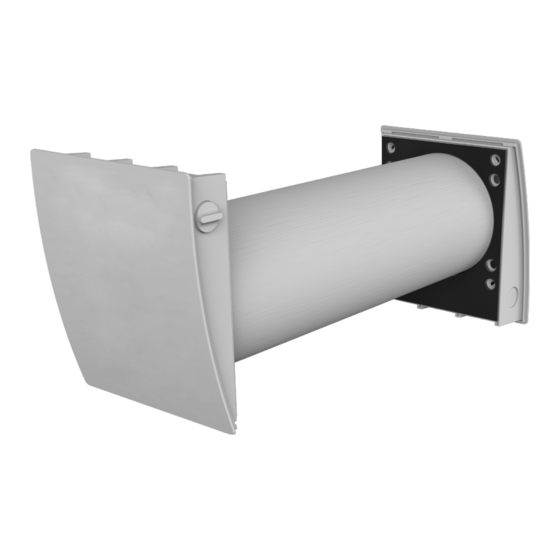

- Seite 1 ReveRsieRende einzelRaumlüftungsanlage mit eneRgieRückgewinnung vento eco a50-4 Pro vento eco2 a50-4 Pro BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
vento eco(2) a50-4 Pro www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................9 Netzanschluss und Steuerung .............................. 12 Wartungshinweise ..................................16 Störungsbehebung .................................. -
Seite 3: Sicherheitsvorschriften
vento eco(2) a50-4 Pro www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. •... - Seite 4 vento eco(2) a50-4 Pro www.blaubergventilatoren.de • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist •...
-
Seite 5: Verwendungszweck
Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemischen Dämpfe, klebrigen Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger, usw. enthalten. LIEFERUMFANG Anzahl Name Vento Eco A50-4 Pro Vento Eco2 A50-4 Pro Lüftungsrohr 2 St. 1 St. -
Seite 6: Technische Daten
Technische Daten sind auf dem Etikett auf dem Anlagengehäuse für jede Lüftungsanlage individuell angegeben. Länge des Lüftungsrohres (Wanddicke) Die Länge des Lüftungsrohres hängt vom Modell der Lüftungsanlage ab (siehe Bezeichnungsschlüssel, Seite 4). Länge des Lüftungsrohres Vento Eco A50-4 Pro 250 (150*)-500 (10”(6”)-20”) Ø 160 (6 ") Vento Eco A50-4 Pro 250 (150*)-700 (10”(6”)-28”) -
Seite 7: Bauart Und Funktionsweise
vento eco(2) a50-4 Pro www.blaubergventilatoren.de Bedienfeld Elektrische Parameter des Bedienfeldes Das Touch-Bedienfeld enthält Tasten für die Versorgungsspannung, V/50 (60) Hz 100–240 Anlagesteuerung und eine Alarmanzeige. Temperaturbereich, °C +10 (+50) bis +45 (+113) Feuchtebereich, % 10 bis 80 (keine Kondensatbildung) Lebensdauer, Anzahl der Schaltungen 100 000 Schutzart IP30... - Seite 8 vento eco(2) a50-4 Pro www.blaubergventilatoren.de AUFBAU DER LÜFTUNGSANLAGE Außenhaube Schützt die Lüftungsanlage gegen Eindringen von Wasser und Fremdkörpern von außen. Zu jedem Modell der Lüftungsanlage gibt es eine passende Außenhaube. Schalldämmmatte Schalldämmmatte, die für eine Dämpfung von Außengeräuschen sorgt. Patrone Besteht aus einem Ventilator, einem Wärmetauscher und Filtern.
-
Seite 9: Montage Und Betriebsvorbereitung
vento eco(2) a50-4 Pro www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGE DES WANDBEDIENFELDES DAS BEDIENFELD AUF BESCHÄDIGUNGEN ÜBERPRÜFEN. EIN BESCHÄDIGTES BEDIENFELD NICHT IN BETRIEB NEHMEN! DAS BEDIENFELD NICHT AUF EINER UNEBENEN FLÄCHE ANBRINGEN! BEIM FESTZIEHEN DER SCHRAUBEN KEINE ÜBERMÄßIGE KRAFT ANWENDEN, DA DIES ZU EINER VERFORMUNG DES GEHÄUSES FÜHREN KANN. - Seite 10 vento eco(2) a50-4 Pro www.blaubergventilatoren.de MONTAGE DER LÜFTUNGSANLAGE LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Bereiten Sie Kernlochbohrungen für die Lüftungsrohre vor. Bereiten Sie je nach Ausstattung des Ventilators eine oder zwei runde Kernlochbohrungen in der Außenwand vor.
- Seite 11 vento eco(2) a50-4 Pro www.blaubergventilatoren.de 3. Setzen Sie die Rolle der Schalldämmmatte in das Lüftungsrohr ein. Vor dem Einsetzen der Schalldämmmatte passen Sie die Länge der Rolle hinsichtlich der Patronegröße, des Innenelementes und der Außenhaube Zur Längeanpassung setzen Sie die Patrone in das Lüftungsrohr ein und bedecken Sie das Lüftungsrohr mit dem Innengitter.
-
Seite 12: Netzanschluss Und Steuerung
vento eco(2) a50-4 Pro www.blaubergventilatoren.de NETZANSCHLUSS UND STEUERUNG VOR ALLEN ARBEITEN MIT DEM GERAT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLUSSE DURFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFUHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERATS SIND AUF DEM HERSTELLER-ETIKETT ANGEFUHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. - Seite 13 vento eco(2) a50-4 Pro www.blaubergventilatoren.de ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE ANLAGE MIT EINEM BEDIENFELD Jede Anlage ist als Zuluftanlage angeschlossen. Jede Anlage ist als Abluftanlage angeschlossen. T P + - T P + - 100-240 V 100-240 V 50 (60) Hz 50 (60) Hz Zwei Anlagen sind an das Bedienfeld angeschlossen.
- Seite 14 vento eco(2) a50-4 Pro www.blaubergventilatoren.de STEUERUNG DER LÜFTUNGSANLAGE Die Lüftungsanlage wird über das Bedienfeld gesteuert. WARNUNG! • Das Bedienfeld muss in der endgültigen Betriebsposition befestigt sein! • Die Tasten nicht berühren, wenn das Bedienfeld nicht richtig befestigt ist! Dies kann falsche Umschaltungen der Lüftungsstufe verursachen! •...
- Seite 15 vento eco(2) a50-4 Pro www.blaubergventilatoren.de ABSPERREN DES LUFTSTROMS Das Innenelement ist mit einer Drehklappe ausgestattet. Zum Entsperren oder Absperren des Lüftungsrohes drehen Sie einen der Hebel an der Seiten Ö nen des Innenelements bis zum Anschlag, wie abgebildet. Die vertikale Position des Hebels entspricht der Position "GEÖFFNET"...
-
Seite 16: Wartungshinweise
vento eco(2) a50-4 Pro www.blaubergventilatoren.de WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz und Filterwechsel. Führen Sie die folgenden Schritte aus, um den Zugang zu den Serviceeinheiten zu ermöglichen: Entfernen Sie die Abdeckung des Innenelements, trennen Sie den Anschlussstecker und ziehen Sie an der Schnur, um die Patrone herauszuziehen. -
Seite 17: Störungsbehebung
vento eco(2) a50-4 Pro www.blaubergventilatoren.de STÖRUNGSBEHEBUNG Störungsbehebung und Abhilfe Störung Mögliche Gründe Abhilfe Der Ventilator startet beim Anschalten des Ventilators nicht. Wenden Sie sich an einen qualifizierten Elektriker, Das Display des Bedienfeldes Keine Stromversorgung um den Netzanschluss zu überprüfen und den zeigt keine Information an und Anschlussfehler zu beheben, falls vorhanden. -
Seite 18: Herstellergarantie
vento eco(2) a50-4 Pro www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
vento eco(2) a50-4 Pro www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Reversierende Einzelraumlüftungsanlage mit Energierückgewinnung Modell Vento Eco ____________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL... - Seite 20 www.blaubergventilatoren.de B127-2DE-01...
