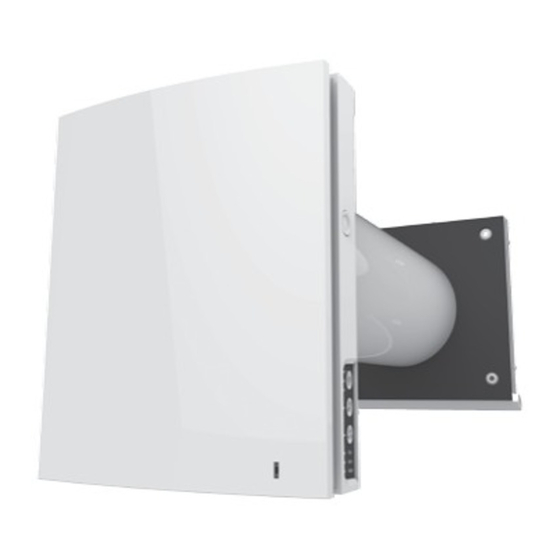

- Seite 1 REVERSIERENDE EINZELRAUMLÜFTUNGSANLAGE MIT WÄRMERÜCKGEWINNUNG VENTO Expert A50-1 Pro VENTO Expert A50-1 S Pro BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
VENTO Expert A50-1 Pro INHALT Einleitung Allgemeine Informationen Sicherheitsvorschriften Lager- und Beförderungsvorschriften Herstellergarantie Aufbau und Funktionsweise Modifi kationen und Optionen Lieferumfang Technische Daten Montage Anschluss an das Stromnetz Einrichten der Anlage Steuerung der Anlage Wartung Fehlerbeseitigung Abnahmebescheinigung Anschlussprotokoll Garantiekarte... -
Seite 3: Einleitung
VENTO Expert A50-1 Pro www.blaubergventilatoren.de Wir freuen uns, Ihnen unser neues Produkt vorzustellen, die reversierende Die maximal zulässige Druckdiff erenz pro Wohneinheit beträgt 4 Pa. Einzelraumlüftungsanlage mit Wärme- und Feuchterückgewinnung VENTO Das Fördermedium darf Staub, explosions- und brennbare Stoff e, Dämpfe Expert A50-1 Pro / VENTO Expert A50-1 S Pro. -
Seite 4: Aufbau Und Funktionsweise
VENTO Expert A50-1 Pro www.blaubergventilatoren.de AUFBAU UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus der Innenraumeinheit mit einer einer Wärmerückgewinnung von bis 97 % ausgestattet. Die Lüftungsanlage dekorativen Frontplatte, einem Lüftungsrohr mit einer Schall-Dämmmatte einem hochtechnologischen Keramik-Wärmetauscher und einer Außen-Lüftungshaube. Wärmerückgewinnung bis 97 % ausgestattet. -
Seite 5: Wirkungsweise Der Automatischen Verschlussklappen
VENTO Expert A50-1 Pro WIRKUNGSWEISE DER AUTOMATISCHEN VERSCHLUSSKLAPPEN Die Innenraumeinheit ist mit automatischen Verschlussklappen ausgestattet. Bei Betrieb der Lüftungsanlage öff nen sich die automatischen Verschlussklappen und die Luft strömt durch die Lüftungsanlage. Die Verschlussklappen schließen nach dem Stoppen der Lüftungsanlage innerhalb zwei Minuten. -
Seite 6: Modifikationen Und Optionen
Prüfen Sie bei Annahme die Lieferung auf Transportbeschädigung. Stellen Sie sicher, dass die gelieferte Ware der Bestellung entspricht. TECHNISCHE DATEN Tabelle 1. Technische Daten Parameter VENTO Expert A50-1 Pro / VENTO Expert A50-1 S Pro Versorgungsspannung der Anlage, V / 50-60 Hz 1~100-240 Geschwindigkeitsstufe Summenleistung der Lüftungsanlage, W 3.61... -
Seite 7: Montage
VENTO Expert A50-1 Pro VENTO Expert A50-1 Pro Vento Expert A50-1 S Pro Abb. 4. Außenabmessungen MONTAGE WARNUNG Lesen Sie die Betriebsanleitung vor dem Anschluss an das Stromnetz. Der Anschluss der Anlage an das Stromnetz ist nur von Fachpersonal vorzunehmen. - Seite 8 VENTO Expert A50-1 Pro 2. Setzen Sie das Lüftungsrohr in die Kernlochbohrung ein. An der der Innenwand herausragt oder bündig mit der Innenwand ist. Setzen Sie das Außenwand muss das Lüftungsrohr um den Abstand A herausragen, welche Lüftungsrohr mit einem Mindestwinkel von 3° nach unten ein.
- Seite 9 VENTO Expert A50-1 Pro 5. Befestigen Sie die Rückseite der Innenraumeinheit an der Wand mit Entfernen Sie die zwei Schrauben, welche den transparenten Deckel den mitgelieferten Schrauben. fi xieren, um einen Zugang zu den Anschlussklemmen zu ermöglichen. Abb. 9. 6. Verlegen Sie das Stromkabel , wie unten abgebildet (Abb. 10) und und die Signalkabel mit einer Kabelschelle.
- Seite 10 10. Befestigen Sie die Rückseite der Lüftungshaube an der Wand: • Abb. 14a für VENTO Expert A50-1 Pro. Befestigen Sie die Rückseite der Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40. • Abb. 14b für VENTO Expert A50-1 S Pro. Befestigen Sie die Rückseite der Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40.
- Seite 11 VENTO Expert A50-1 Pro Schrauben Abb. 14b. 11. Installieren Sie das Vorderteil der Lüftungshaube: • Abb. 15a für VENTO Expert A50-1 Pro. • Abb. 15b für VENTO Expert A50-1 S Pro. Abb. 15а. Abb. 15b.
-
Seite 12: Anschluss An Das Stromnetz
VENTO Expert A50-1 Pro ANSCHLUSS ANS STROMNETZ WARNUNG Der Anschluss der Lüftungsanlage an das Stromnetz ist nur von einer Fachkraft und nach dem Lesen der Betriebsanleitung vorzunehmen. Die elektrischen Kennwerte des Ventilators sind auf dem Typenschild gezeigt. Alle unbefugten Änderungen der Schaltungsanordnung sind nicht gestattet und führen zum Erlöschen die Garantie. -
Seite 13: Anschlussschema Für Reihenschaltung Von Mehreren Lüftungsanlagen
VENTO Expert A50-1 Pro ANSCHLUSSSCHEMA FÜR REIHENSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang +12V +12V +12V 100-230 V / 50-60 Hz Zur nächsten Anlage ANSCHLUSSSCHEMA FÜR PARALLELSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromeingang +12V... - Seite 14 VENTO Expert A50-1 Pro Tabelle 2. Positionen des DIP-Schalters Position Funktion Ausschalten der Lüftungsanlage ist zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit dem Knopf auf der Frontplatte ausgeschaltet werden. Ausschalten der Lüftungsanlage ist verboten. In dieser Position des Schalters kann nicht die Lüftungsanlage mit dem Knopf auf der Frontplatte ausgeschaltet werden.
-
Seite 15: Steuerung Der Anlage
VENTO Expert A50-1 Pro STEUERUNG DER ANLAGE Die Lüftungsanlage wird über die Fernsteuerung oder über die Signal aus den Steuergeräten nur von der ersten Lüftungsanlage (Master) Drucktasten auf der Seite der Innenraumeinheit gesteuert. empfangen. Im Falle der Reihenschaltung oder der Parallelschaltung wird ein... -
Seite 16: Wartung
VENTO Expert A50-1 Pro WARTUNG WARNUNG Trennen Sie die Lüftungsanlage vom Stromnetz vor allen Wartungsarbeiten. Die Wartung der Lüftungsanlage besteht in regelmäßiger Reinigung der Anlagenoberfl ächen von Staub und Schmutz und Filterreinigung oder Filterwechsel. Der Zugriff auf die wesentlichen Baugruppen ist wie folgt: 1. - Seite 17 VENTO Expert A50-1 Pro Filterreinigung. Die Filter regelmäßig von Schmutz reinigen, mindestens alle 3 Monate. Nach dem Ablauf des eingestellten Filterwechselintervalls (90 Tage) leuchtet die Anzeige Filter. Das Rücksetzen des Filtertimers erfolgt beim Trennen des Anschlusssteckers der zentralen Lüftungseinheit von der Leiterplatte. Die Filter waschen und trocken lassen.
-
Seite 18: Diagnose Und Abhilfe
VENTO Expert A50-1 Pro DIAGNOSE UND ABHILFE Fehler Mögliche Gründe Abhilfe • Überprüfen Sie, dass die Stromversorgung richtig Keine Stromversorgung. angeschlossen ist, beseitigen Sie ggf. den Anschlussfehler. Der Ventilator startet • Schalten Sie die Lüftungsanlage ab. nicht beim Anschalten •...
