Umschaltbare S0-Anschlüsse - Konfiguration Als Interner S0-Anschluss - AGFEO TK-HomeServer Installationsanleitung

Installation
Umschaltbare S0-Anschlüsse -
Konfiguration als interner S0-Anschluss
An einem internen S0-Anschluss der TK-Anlage können Sie, wie an einen
Mehrgeräteanschluss, bis zu acht ISDN-Endgeräte anschließen.
ISDN-Endgeräte:
- digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone pro S0 Bus)
- ISDN-Telefone
- ISDN-PC-Karten
- ISDN-Faxgeräte
Sie können bis zu vier ISDN-Endgeräte anschließen, die über keine eigene
Stromversorgung verfügen. Zum Beispiel: 4 ISDN-Telefone oder 2 digitale Systemtelefone und
2 ISDN-Telefone.
Weitere angeschlossene ISDN-Endgeräte benötigen eine eigene Stromversorgung.
Die ISDN-Endgeräte müssen nach dem Protokoll DSS1 arbeiten.
Zum Installieren eines internen S0-Anschlusses benötigen Sie folgendes Material:
- Fernmeldeleitung, wir empfehlen den Kabeltyp I-Y (St) Y 2 x 2 x 0,6
- IAE- oder UAE-Anschlussdosen, max. 12 Dosen
- Abschlusswiderstände, 100 Ohm, Belastbarkeit 0,25 Watt, 2 Stück
Ein interner S0-Anschluss darf 130 m lang sein (Entfernung der TK-Anlage zur letzten IAE/
UAE-Anschlussdose).
Abschlusswiderstände für den internen S0-Anschluss
Den internen S0-Anschluss müssen Sie abschließen. Beschalten Sie die letzte IAE/UAE-
Anschlussdose mit den zwei 100 Ohm-Abschlusswiderständen (siehe Abb.).
Die beiden DIP-Schalter (siehe Seite 13) müssen auf „On" stehen.

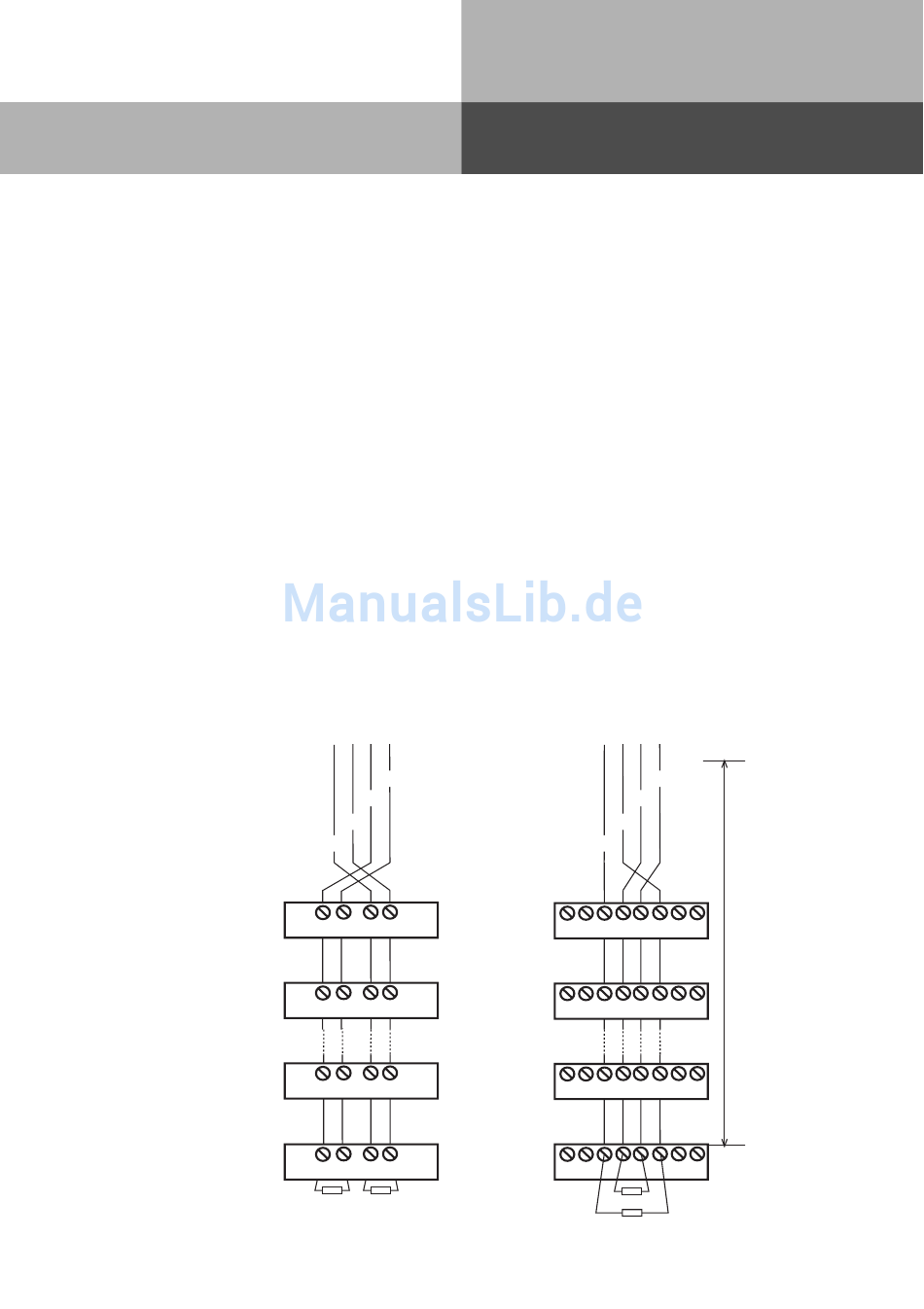

1. Adernpaar a1 rot
b1 schwarz
2. Adernpaar a2 weiß
b2 gelb
Achten Sie bei der In-
stallation auf die
Zählweise der UAE-
Dosen!
Vertauschen Sie a2
nicht mit b2 und a1
nicht mit b1!
