ISDN TK-Anlage
Bedienungsanleitung
Com-Line: AC 12
AC 12 USB
Bedienung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGFEO AC 12

Inhaltszusammenfassung für AGFEO AC 12

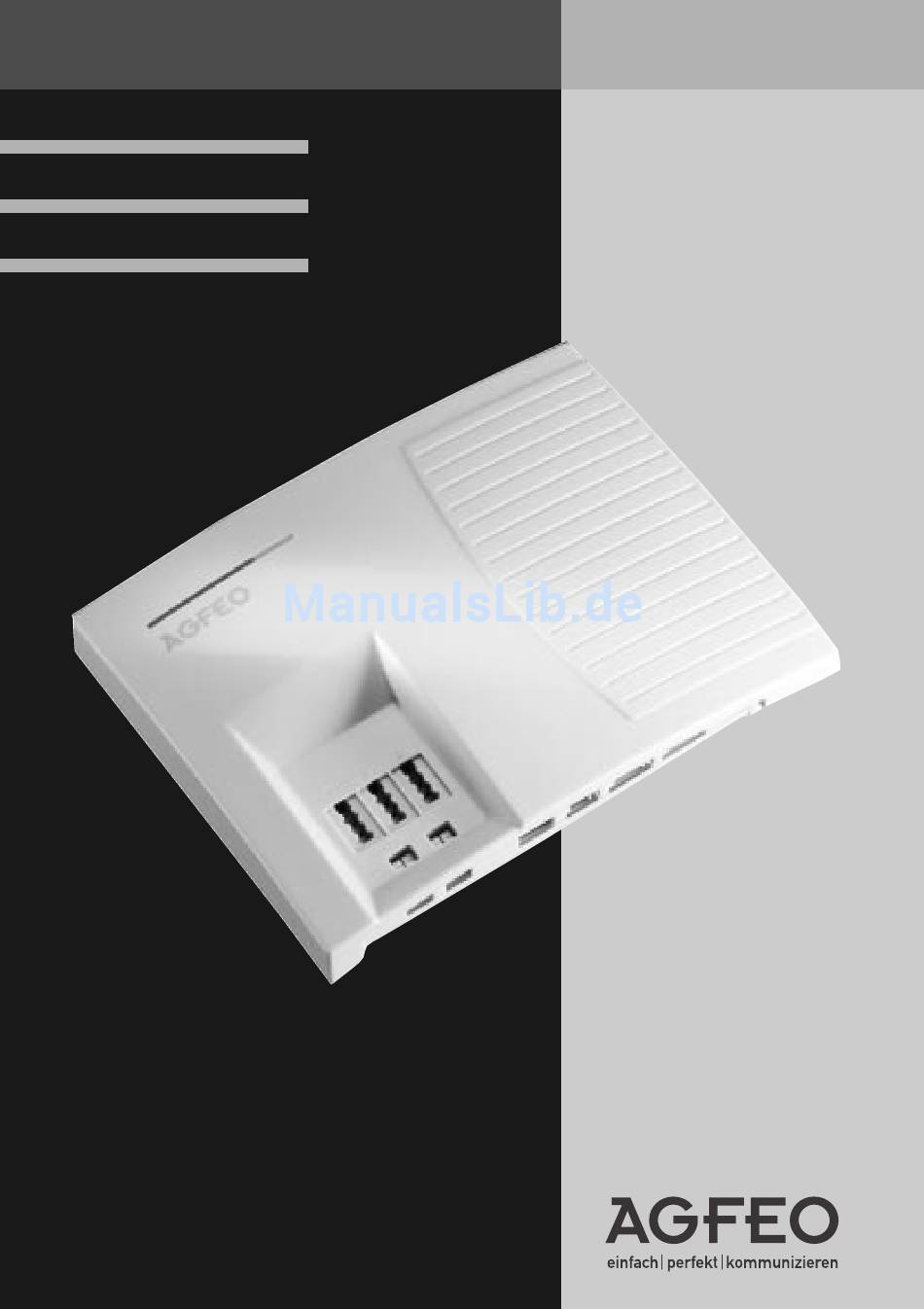

  • Seite 1 ISDN TK-Anlage Bedienungsanleitung Com-Line: AC 12 AC 12 USB Bedienung...

  • Seite 2: Einleitung

    ISDN-Dose. - Stecken Sie die TAE-Stecker Ihrer Endgeräte in die TAE-Buchsen der TK-Anlage. Im Auslieferungszustand sind bei der AC 12/ AC 12 USB die Anschlüsse 1 (Internnummer 11) und 2 (Internnummer 12) auf Telefon eingestellt. - Stecken Sie das Steckernetzteil in eine 230 V- Steckdose. Die grüne LED leuchtet.

  • Seite 3: Inhaltsverzeichnis

    Ihre Schaltbox - Sparwahl (Callthrough) ................B - 10 Heranholen von Rufen ......................B - 11 Konferenz ..........................B - 12 Least Cost Routing (LCR) - Kostenoptimiertes Telefonieren (nur AC 12 USB) ....B - 13 Parken eines Externgesprächs ..................B - 14 Nachtschaltung ........................B - 14 Raumüberwachung ......................

  • Seite 4: Vanity Plus - Die Neue Art Der Bedienung

    Einleitung Vanity plus - die neue Art der Bedienung Die COM-Line ist eine Serie von Telekommunikationsanlagen (TK-Anlagen), die Ihnen lästiges Merken von Kennziffern und Rufnummern erspart. Das Prinzip der neuartigen Bedienung mit "Vanity plus" basiert auf der internationalen Festlegung für die Vanity-Bedruckung von Tele- fonen.

  • Seite 5: Wichtiges Zur Nutzung Von Analogen Endgeräten

    Einleitung Wichtiges zur Nutzung von analogen Endgeräten An die Endgeräteanschlüsse Ihrer TK-Anlage können Sie analoge Endgeräte wie z.B., nor- male Telefone (a/b-Telefone), Anrufbeantworter, Telefax der Gruppe 2 und 3 und analoge Modems anschließen. Das Wahlverfahren der analogen Endgeräte kann das Mehrfrequenzwahlverfahren (MFV) oder das Impulswahlverfahren (IWV) sein.

  • Seite 6: Piktogramme Und Tasten

    Die AGFEO AC 12/ AC 12 USB hat LEDs die Sie über die verschiedenen Betriebszustände in- formieren. LED 1: ein: Die Verbindung vom NTBA zur AC 12/ AC 12 USB ist in Betrieb genommen wor den. blinkt: Blinkt bis zur ersten Verbindung zum ISDN.

  • Seite 7: Installation

    - 1 230 V-Steckernetzgerät - 1 ISDN-Anschlusskabel, Länge 1,5 m - 1 Bedienungsanleitung - 1 PC-Anschlusskabel USB, Länge 3 m - 1 CD-ROM mit TK-Suite (Nur AC 12 USB) Anschlüsse der AC 12/ AC 12 USB AC 12 USB AC 12...

  • Seite 8: Sicherheitshinweise

    Installation Standort wählen Die TK-Anlage ist für den Betrieb auf dem Tisch oder für die Montage an der Wand geeignet. Stellen Sie die TK-Anlage nur in einem trockenen und nicht explosionsgefährdeten Raum auf. - Umgebungstemperatur: 5°C bis 40°C - Luftfeuchte: max. 70 % (nicht kondensierend) Sie darf nicht aufgestellt werden: - in der Nähe von Klimaanlagen, Heizkörpern - an Orten mit direkter Sonneneinstrahlung...
  • Seite 9 Unterlagen der Telefone. Sie können in die TAE-Buchsen TAE-Stecker mit N- oder F-Codierung stecken. Die TAE Buchsen der AC 12/ AC 12 USB Port 1 hat die Internnummer 11, es lassen sich alle End- geräte mit einem F-Codierten Stecker anschließen.
  • Seite 10 TAE Buchsen für Port 1 oder 3 anschließen! USB-Schnittstelle (Universal Serial Bus) (nur AC 12 USB) An die USB-Schnittstelle der TK-Anlage können Sie einen PC mit USB-Schnittstelle an- schließen. Die TK-Anlage verbindet den PC einfach und schnell mit dem ISDN. Der Einbau einer ISDN-Karte in den PC ist nicht erforderlich.

  • Seite 11: Bedienung Telefonieren

    Bedienung Telefonieren Mit Ihrer TK-Anlage können Sie kostenfreie Interngespräche zwischen den angeschlossenen Endgeräten und Externgespräche zu beliebigen Externteilnehmern führen. Extern telefonieren Für ein Externgespräch belegt die TK-Anlage einen der zwei B-Kanäle (Leitung) des ISDN- Anschlusses. Im Auslieferungszustand ist für jeden Anschluss die Externbelegung "spontan mit intern"...
  • Seite 12 Umstellung der Externbelegung Eine weitere Variante der Externbelegung können Sie nur über den PC-Konfigurator einstellen(nur AC 12 USB). Mit der "Externbelegung spontan" belegt die TK-Anlage schon beim Abheben des Hörers einen B-Kanal. Interngespräche und * - Prozeduren sind nicht möglich.

  • Seite 13: Anrufe Entgegennehmen

    Bedienung Hinweise Externberechtigung (Berechtigung) - Hören Sie bei der Externbelegung mit "0" statt des Externwähltons den Fehlerton (Besetzt- ton), ist für Ihr Telefon die Berechtigung "Keine" programmiert. Sie können nur ankommen- de Externgespräche annehmen. Sperrbereich - Ist für Ihr Telefon der Sperrbereich der TK-Anlage programmiert, können Sie die Externrufnummern nicht wählen, die im Sperrbereich liegen.

  • Seite 14: Anklopfschutz

    Bedienung Anklopfen abweisen *ABW Sie führen ein Gespräch Rückfrage, Gespräch wird Gespräch eisen des An- und hören den Anklopfton gehalten weiterführen klopfenden Hinweise Den Anklopfton hören beide Gesprächspartner. Sie hören beim Heranholen eines Anklopfen- den den Fehlerton, wenn beim internen Anklopfen der andere Gesprächspartner gemeint ist. Zurück zum gehaltenen Teilnehmer: - zum Externteilnehmer mit r0 - zum Internteilnehmer mit r + Internrufnr.

  • Seite 15: Übergabe Eines Gesprächs

    Bedienung Übergabe eines Gesprächs Ein Externgespräch können Sie an einen anderen Internteilnehmer oder Externteilnehmer übergeben. Bei der internen Übergabe sind zwei Arten möglich. Übergabe intern mit Ankündigung Sie rufen den Internteilnehmer in Rückfrage an, kündigen das Gespräch an und legen den Hörer auf.
  • Seite 16 Bedienung Übergabe extern 1. Extern- Rückfrage,1. Extern- Leitung Externrufnummer 2. Externgespräch gespräch füh- gespräch wird gehalten belegen eingeben führen * U E B ª Rückfrage, 2. Extern- Hörer auflegen ergabe des gespräch wird gehalten Externgesprächs Hinweise Bei der Übergabe extern müssen Sie die Leitung immer mit der " 0 " belegen. Auch dann, wenn am Telefon die "Externbelegung spontan mit intern"...

  • Seite 17: Automatische Wahl - Verbindung Ohne Wahl

    Bedienung Automatische Wahl - Verbindung ohne Wahl Für einen Notfall können Sie an Ihrem Telefon die "Automatische Wahl" einschalten. Wenn Sie den Hörer abnehmen und danach keine Taste drücken, wählt die TK-Anlage nach 10 Sekunden automatisch eine gespeicherte Externrufnummer. Bis dahin können Sie jede Rufnummer normal wählen.

  • Seite 18: Fangen - Identifizieren Böswilliger Anrufer

    Bedienung Busy on Busy - Besetztton bei Besetzt Solange einer der beiden B-Kanäle („Leitungen“) Ihres ISDN-Anschlusses frei ist, erhält ein Anrufer keinen Besetztton. Sie hören in Ihrem laufenden Gespräch den Anklopfton, ggf. klin- geln andere Telefone. Die Funktion „Besetztton bei Besetzt (Busy on Busy)“ verhindert dies (Lieferzustand: Aus für alle MSN).

  • Seite 19: Fernsteuerung (Schaltbox)

    Bedienung Fernsteuerung (Schaltbox) Einige Funktionen der TK-Anlage können Sie von unterwegs, durch einen Telefonanruf, fern- steuern. Fernsteuerbar sind die Funktionen: - Freischalten der TK-Anlage für die Fernwartung und Fernkonfigurierung Ihrer TK-Anlage - Kostenlimit für einen Internteilnehmer der TK-Anlage festlegen - Nachtschaltung ein-, ausschalten - Raumüberwachung ausführen - Timer ein-, ausschalten - Umleitungen ein-, ausschalten...

  • Seite 20: Ihre Schaltbox - Sparwahl (Callthrough)

    Bedienung Ihre Schaltbox - Sparwahl (Callthrough) Die Rufnummer Ihres ISDN-Anschlusses, die Ihrer Schaltbox zugeordnet ist, verwenden Sie als preisgünstige Vorzugsrufnummer (fragen Sie Ihren Mobilfunkfachhändler). Rufen Sie vom Handy Ihre TK-Anlage darüber an, können Sie aus dem Telefonbuch Ihrer TK-Anlage ein Kurzwahlziel auswählen.

  • Seite 21: Heranholen Von Rufen

    Bedienung Hinweise Hören Sie statt des Freitons den Besetztton, ist entweder der Teilnehmer oder der 2. B-Ka- nal besetzt. Nach ca. 10 Sekunden wird der Besetztton abgeschaltet und Sie können ab *TEL erneut einen Telefonbucheintrag auswählen. Follow me (Umleitung von) Sie können alle Anrufe anderer Telefone, die vielleicht nicht besetzt sind, zu Ihrem Telefon umleiten.

  • Seite 22: Konferenz

    Bedienung Heranholen eines Internrufes *HOI Internruf an einem Hörer an Ihrem HOI, H eranh nternrufnummer des an- Gespräch führen anderen Telefon Telefon abnehmen deren Telefons eingeben eines nternrufes Gespräch vom Anrufbeantworter überneh- Sie können mit der Prozedur "Heranholen eines Internrufes" auch Gespräche vom Anrufbe- antworter übernehmen.

  • Seite 23: Least Cost Routing (Lcr) - Kostenoptimiertes Telefonieren (Nur Ac 12 Usb)

    01033. Zur Aktualisierung des Least-Cost-Routers finden Sie ein Update im Internet unter www.billiger-telefonieren.de oder www.xdial.de. Da die Angaben nicht von AGFEO gemacht werden, übernehmen wir für die Richtigkeit keine Gewähr. Wichtig! Zur Zeit des Druckes dieser Anleitung waren nicht alle ISDN-Leistungsmerkmale bei allen Netzanbietern verfügbar (z.B.

  • Seite 24: Parken Eines Externgesprächs

    Bedienung Nachtschaltung In der Rufzuordnung der TK-Anlage ist festgelegt, welche Endgeräte, unter welcher Mehrfachrufnummer gerufen werden. Durch die Nachtschaltung und die Tagschaltung sind für jede Mehrfachrufnummer (MSN) Ih- rer TK-Anlage zwei unterschiedliche Rufzuordnungen möglich. Sie können die Nachtschaltung jederzeit, von jedem internen oder externen Telefon aus, für jede Mehrfachrufnummer Ihrer TK-Anlage einzeln ein- oder ausschalten.
  • Seite 25 Bedienung Externgespräch in der Telefonanlage parken *PAR ª Sie führen ein Rückfrage Quittungston Hörer auflegen. Das Ge- Externgespräch spräch ist geparkt. Externgespräch wiederaufnehmen (entparken) *PAR Hörer Das Gespräch ist entparkt, abnehmen Externgespräch weiterführen Parken (Umstecken am Bus) in der ISDN-Vermittlungsstelle Sie können ein Externgespräch kurzzeitig unterbrechen, in der ISDN-Vermittlungsstelle par- ken, weil Sie z.B.
  • Seite 26 Bedienung Externgespräch wiederaufnehmen (entparken) *IAU Index (0 bis 9) zur Verbindungskennung eingeben Hörer Das Gespräch ist entparkt, ndex für sparken abnehmen Externgespräch weiterführen Kennzei- chen Hinweise An ISDN-Endgeräten am externen Mehrgeräteanschluss, an denen zum Parken eine zwei- stellige Verbindungskennung eingegeben werden muss, geben Sie 00 bis 09 ein, z.B. 01 .

  • Seite 27: Raumüberwachung

    Bedienung Raumüberwachung Jedes analoge Telefon der TK-Anlage können Sie zur akustischen Überwachung des Raumes nutzen, in dem es steht. Zum Beispiel zur Babyüberwachung. Sie rufen das wachende Telefon von einem anderen internen oder externen Telefon an und hören in den Raum hinein. Von einem externen Telefon führen Sie die Raumüberwachung durch, indem Sie die Schalt- box der TK-Anlage über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen.

  • Seite 28: Rückfrage / Makeln

    Bedienung Rückfrage / Makeln Sie können Ihr Telefongespräch unterbrechen und zwischendurch ein Rückfragegespräch mit einem zweiten Teilnehmer führen. Ihr 1. Gespräch wird gehalten. Anschließend schalten Sie zum ersten Telefongespräch zu- rück. Ein gehaltener Externteilnehmer hört eine Melodie, wenn "Music-on-Hold" (MoH) einge- schaltet ist.
  • Seite 29 Bedienung Hinweise Bei der Rückfrage extern/Makeln müssen Sie die Leitung immer mit der " 0 " belegen. Auch dann, wenn am Telefon die Externbelegung "spontan mit intern" eingestellt ist. Wenn Sie während einer Rückfrage den Hörer auflegen: - übergeben Sie ein gehaltenes Externgespräch an den Internteilnehmer, zu dem Sie in Rückfrage waren, - erhalten Sie sofort einen Wiederanruf, wenn noch ein Gespräch gehalten wird.
  • Seite 30 Bedienung Hinweise Rückruf - Sie können nacheinander mehrere Rückrufe einleiten (von jedem Intern- teilnehmer). Sie können keinen Rückruf einleiten von einem Internteilnehmer, - von dem bereits ein anderer Teilnehmer einen Rückruf erwartet, - der an seinem Telefon den Anrufschutz eingeschaltet hat, - dessen Anschluss auf den Endgerätetyp Anrufbeantworter, Telefax, Modem oder Kombi- gerät eingestellt ist, - der an seinem Telefon den Anklopfschutz eingeschaltet hat.

  • Seite 31: Schloss (Wahlsperre) - Direktruf (Babyruf)

    Bedienung Ruhe vor dem Telefon (Anrufschutz) Sie möchten nicht durch Anrufe gestört werden und schalten an Ihrem Telefon den Tonruf aus. Sie können weiterhin wie gewohnt telefonieren. Nach Abnehmen des Hörers erinnert Sie der Sonderwählton an den ausgeschalteten Tonruf. Auslieferungszustand: Ruhe aus A A A A A us (Ruhe aus) * R U H...
  • Seite 32 Bedienung Telefon-PIN eingeben / löschen *PIN ª ingeben (Telefon-PIN) öschen Hörer ggf. alte PIN Auswahl Q-Ton Hörer - Telefon IN Kennzeichen und abnehmen eingeben auflegen PIN neu 4stellig (0000 bis 9999) eingeben Direktrufnummer eingeben / löschen ª *PRO Programmiermodus starten: (Anlagen -PIN) ingeben *DIR...

  • Seite 33: Telefonbuch - Rufnummern Speichern Und Wählen

    Bedienung Telefonbuch - Rufnummern speichern und wählen Im Telefonbuch können Sie 200 Rufnummer mit Namen speichern. Über die angeschlosse- nen Endgeräte können Sie Rufnummern unter einem bestimmten Kurzwahlindex oder unter einem bestimmten Namen speichern. Die Ziele des Telefonbuchs können alle Teilnehmer wählen, unabhängig von der Extern- berechtigung.
  • Seite 34 Bedienung Hinweise Nach der Auswahl eines Ziels des Telefonbuchs können Sie weitere Ziffern nachwählen. Sie hören den Fehlerton (Besetztton) nach der Wahl eines leeren Telefonbuchziels. Ist für Ihr Telefon der Sperrbereich der TK-Anlage programmiert, können Sie die Telefon- buch - Rufnummern nicht wählen, die im Sperrbereich liegen. Sie hören den Fehlerton. *TELV Kurzbefehl - statt (Aufruf des Telefonbuchs mit Vanity-Eingabe) können Sie...

  • Seite 35: Timer (Zeitsteuerung Mit Wochenprofil, Nur Ac 12 Usb)

    Bedienung Timer (Zeitsteuerung mit Wochenprofil, nur AC 12 USB) Die TK-Anlage stellt Ihnen 10 Timer zur Verfügung. Mit diesen Timern schaltet die TK-Anlage zu bestimmten Zeiten und Wochentagen Funktionen ein oder aus. Folgende Funktionen sind über die Timer steuerbar: - Anrufvariante (Tag-, Nachtschaltung)
  • Seite 36 Bedienung Übermittlung Ihrer Rufnummer (MSN) zum Gerufenen ein-/ausschalten *RZG ª Hörer Auswahl Quittungston Hörer auflegen , Rufnummer abnehmen zum Gerufenen Hinweise Am Mehrgeräteanschluss wird Ihre Ortsnetzkennzahl und Ihre Mehrfachrufnummer (MSN) übermittelt (z.B. 030 87654323), die Ihnen durch Programmierung zugeordnet wurde. Sie können bei der Externwahl zwecks Kostentrennung gezielt eine andere MSN übermitteln.
  • Seite 37 Bedienung Umleitung - Anrufe zu einem anderen Telefon umleiten Umleitung durch die TK-Anlage: Die TK-Anlage leitet alle Anrufe für eine festgelegte Internrufnummer zu einem anderen, von Ihnen angegebenen Ziel um. Ein Umleitungsziel kann ein anderer Internteilnehmer oder ein Externteilnehmer sein. Zur Umleitung eines Externrufes zu einer anderen Externrufnummer nutzt die TK-Anlage beide B-Kanäle (Leitungen).
  • Seite 38 Bedienung Umleitung programmieren und aktivie- ren (einschalten) tändig Weiter mit: *UML 1) Internrufnummer umlei- ei Besetzt ten oder 2) MSN umleiten ichtmelden (nach 20 s) Hörer Variante eingeben eitung abnehmen 1) Intern- Externrufnummer rufnummer umleiten Internrufnummer ª durch die TK- Anlage Kurzwahlindex Name aus Telefonbuch (Vanity)
  • Seite 39 Bedienung Umleitung deaktivieren (ausschalten) Intern- *DEA rufnummer ª Hörer Auswahl Q-Ton abwarten Hörer ktivieren Internrufnummer oder abnehmen (max. 1 Minute) auflegen ntern- (ausschal- MSN eingeben, die Sie ten) rufnummer ausschalten wollen oder Umleitung aktivieren (einschalten) Intern- *AKT rufnummer ª Hörer Auswahl: Internrufnummer oder Q-Ton abwarten...
  • Seite 40 Bedienung Verbindungskosten Kostenmenü - Übersicht: Ihre TK-Anlage kann die Verbindungskosten der Gespräche erfassen, wenn Ihnen Ihr Netz- betreiber das ISDN-Leistungsmerkmal "Übermittlung der Verbindungsentgelte am Ende der Verbindung" zur Verfügung stellt und die Provider, die Sie ggf. nutzen, diese auch übertragen. Über die Gesprächsauswertungssoftware TK-Suite Bill können Sie die Verbindungskosten er- fassen und ausdrucken.
  • Seite 41 Bedienung PIN zum Kostenmenü eingeben / löschen ª *KOS Kostenmenü starten: (Kosten -PIN) ingeben *PIN ª öschen Hörer Auswahl Quittungston Hörer auflegen IN Kennzeichen und abnehmen PIN 4-stellig eingeben ª *END Kostenmenü fortsetzen oder Kostenmenü beenden: E N D Kommastelle für Tarifeinheit eingeben ª...
  • Seite 42 Bedienung Limit eingeben / löschen (nur AC 12 USB) ª *KOS (Kosten -PIN) Kostenmenü starten: B z # *LIM ª ingeben öschen Hörer Auswahl Q-Ton Hörer nternrufnummer etrag eingeben abnehmen auflegen eingeben, für die (Cent, max. 7-stellig) Sie ein Limit festlegen wollen ª...
  • Seite 43 Bedienung Gebührenimpulse einstellen ª *KOS Kostenmenü starten: (Kosten -PIN) *GOP ª Zwölf (12 kHz) Sechzehn (16 kHz) Hörer Auswahl Quittungston Hörer auflegen (Gebühren- abnehmen impuls) ª *END Kostenmenü fortsetzen oder Kostenmenü beenden: E N D Hinweise Wenn Sie Ihre Eingabe im Kostenmenü verwerfen wollen und die zuletzt gespeicherte Ein- stellung wiederherstellen wollen, beenden Sie das Kostenmenü...
  • Seite 44 Bedienung Weiterschaltung (intern) Wenn Sie die Weiterschaltung einschalten, schaltet die TK-Anlage einen Externanruf an an- dere interne Endgeräte weiter. Die Weiterschaltung erfolgt: - nach einer festgelegten Anzahl von Rufen, wenn sich niemand meldet, - sofort, wenn besetzt ist und nicht angeklopft werden kann. Sie können die Weiterschaltung getrennt für jede Mehrfachrufnummer (MSN) Ihrer TK-Anla- ge, von jedem internen oder externen Telefon aus, jederzeit ein- und ausschalten.

  • Seite 45: Programmierung

    Sie sie ganz nach Ihren persönlichen Anforderungen einrichten können. Die TK-Anlage können Sie ohne Kenntnisse einer Programmiersprache von einem PC über die USB-Schnittstelle (USB nur AC 12 USB) programmieren. Leicht verständliche Menüs führen Sie durch das Konfigurationsprogramm. Die Konfigurationssoftware befindet sich auf der mitgelieferten CD.
  • Seite 46 Programmierung Fernkonfiguration - Fernbetreuung Durch die Fernkonfiguration kann Ihr Fachhändler Ihre TK-Anlage nach Ihren Wünschen programmieren. Ohne Hausbesuch, einfach über Ihren S0-Basisanschluss. Dabei ist der Da- tenschutz stets gewährleistet. Bevor eine Fernbetreuung durchgeführt werden kann, müssen Sie die Fernbetreuungs- nummer Ihres Fachhändlers oder die Servicenummer der Servicestelle in Ihre TK-Anlage eingeben.

  • Seite 47: Programmieren Der Tk-Anlage Mit Einem Telefon

    Programmierung Programmieren der TK-Anlage mit ei- nem Telefon Hinweise zum Programmieren mit einem Telefon Das Programmieren mit einem Telefon umfasst immer die Schritte: - Programmiermodus starten, - Eingabe - Programmiermodus beenden. Achten Sie beim Programmieren auf die Wähltöne oder Wählimpulse im Hörer. Warten Sie nach dem Eingeben jeder Ziffer ab, bis die Ziffer gewählt wurde.
  • Seite 48 Programmierung Alte Einstellungen wieder herstellen Im Programmiermodus können Sie Einstellungen ausprobieren. Einstellungen speichern Sie erst beim Beenden des Programmiermodus. Vorher können Sie die zuletzt gespeicherten Einstellungen wieder herstellen. Der Programmiermodus wird danach automatisch beendet. *ESC ª Hörer Quittungston Hörer auflegen (alte Einstellungen) abnehmen Programmiermodus beenden...
  • Seite 49 - Weiterschaltung (intern) aus für alle MSN, keine Internrufnummer eingetragen. Zyklen (Anzahl der Rufe) bis zur Weiterschaltung: 5 Internrufnummern Ihrer TK-Anlage: 11 (Anschluss 1), 12 (Anschluss 2) . Den am USB angeschlossenen PC (nur AC 12 USB) errei- chen Sie mit den Internrufnummern 20 bis 29. P - 5...
  • Seite 50 Programmierung Tagschaltung ª *PRO (Anlagen-PIN) Programmiermodus starten: h *TAG q ª ingeben öschen Hörer Auswahl MSN eingeben, Q-Ton Hörer schaltung ntern nternrufnr. ein- abnehmen für die Tag- auflegen Kennzei- geben, die geru- Kenn- schaltung fest- chen fen werden sol- zeichen gelegt wird len (s.
  • Seite 51 Programmierung Hinweise ...IzIz...# Mehrere Internrufnummern können Sie wie folgt eingeben: Beim Löschen einer Rufzuordnung (Tag-, Nacht- oder Weiterschaltung) einer MSN werden alle zugeordneten Internrufnummern gelöscht. Wenn Sie die Schaltbox der TK-Anlage nutzen wollen, sollten Sie die Internrufnummer 50 der Schaltbox nicht mit einem Anrufbeantworter in die Rufzuordnung einer Mehrfach- rufnummer eintragen.
  • Seite 52 Programmierung Rufrhythmen für Externrufe . . . Standard {{{{{{{{{{||||||||||||||||||||||||||||||||||||||{{{{{{{{{{|||||||||||||||||||||||||||||| . . . Rhythmus 1 {{{{{{{{||{{||||||||||||||||||||||||||||||||||||{{{{{{{{||{{|||||||||||||||||||||||||||| . . . Rhythmus 2 {{{{{{{{||{{||{{||||||||||||||||||||||||||||||||{{{{{{{{||{{||{{|||||||||||||||||||||||| . . . Rhythmus 3 {{{{{{{{||{{||{{||{{||||||||||||||||||||||||||||{{{{{{{{||{{||{{||{{|||||||||||||||||||| . . . Rhythmus 4 {{{{{{{{||{{||{{||{{||{{||||||||||||||||||||||||{{{{{{{{||{{||{{||{{||{{|||||||||||||||| Je nach verwendetem Endgerät können die Rufe abweichen. Zugang zum ISDN-Netz festlegen Sie legen für jeden Internteilnehmer fest, über welche Mehrfachrufnummer/n der TK-Anlage er eine gehenden Externverbindung aufbauen kann.
  • Seite 53 Programmierung Berechtigung festlegen Normalerweise kann jeder Teilnehmer in die ganze Welt telefonieren. Sie können jedoch für jedes Telefon festlegen, wie weit damit telefoniert werden darf: - Volle Berechtigung (unbegrenzt) - Inland - Nur Intern (Keine Externgespräche möglich, auch nicht ankommende) - City/Ortsgespräche - Keine (Intern telefonieren möglich, nur ankommende Externgespräche möglich) Lieferzustand: Volle Berechtigung (unbegrenzt) für alle Teilnehmer.
  • Seite 54 Programmierung Freibereich programmieren Unter Berechtigung können Sie festlegen, wie weit ein Teilnehmer telefonieren darf. Wenn Sie „Frei- und Sperrnummern berücksichtigen“ aktiviert haben, können Sie hier bis zu 40 Rufnummern über einen Index festlegen, die Sie als Freibereich definieren. Freinummern definieren Rufnummern, die auf jeden Fall gewählt werden dürfen, auch wenn Sie unter die Kriterien der Sperrnummern fallen.
  • Seite 55 Programmierung Zuweisen der Sperrnummern ª *PRO (Anlagen-PIN) Programmiermodus starten: h *ZUW ª Hörer Auswahl Quittungston Hörer auflegen eisen der ntern Kennzeichen abnehmen Sperrnummern und Internrufnummer eingeben ª *END Programmieren fortsetzen oder Programmiermodus beenden: P - 11...
  • Seite 56 Programmierung Typen der Endgeräte eingeben Abhängig von den angeschlossenen Endgerätetypen, gibt es dafür Einstellungen. Damit sind automatisch bestimmte Funktionen aktiv. Einstellung an jedem Endgeräteanschluss vornehmen: - Telefon: Der Anklopfschutz ist ausgeschaltet und kann eingeschaltet werden. Ein Anruf mit der Dienstekennung "Fax" wird nicht signalisiert. - Anrufbeantworter: Der Anklopfschutz ist permanent eingeschaltet.
  • Seite 57 Programmierung Kurzbefehle programmieren Sie können eine Funktion, die Sie oft benutzen wollen, als Kurzbefehl programmieren. Zwei Kurzbefehle, die Sie mit *0 oder *1 an jedem Telefon wählen können, stehen in Ihrer TK-Anlage zur Verfügung. Im Auslieferungszustand sind als Kurzbefehle folgende Standard-Funktionen gespeichert: *0 = *TEL (Aufruf des Telefonbuchs mit Vanity-Eingabe) *1 = *HOE...
  • Seite 58 Programmierung Makeln - Variante einstellen Beim Makeln schalten Sie zwischen zwei Gesprächsteilnehmern hin und her. Während Sie mit dem einen Teilnehmer sprechen, wird der andere Teilnehmer gehalten, kann aber nicht mithören. Für das Makeln mit externen Teilnehmern können Sie festlegen, ob das Makeln (Halten) in Ihrer TK-Anlage oder in der ISDN-Vermittlungsstelle (Vst) erfolgen soll.
  • Seite 59 Programmierung Music on Hold (Wartemusik) festlegen Legen Sie fest, ob bei Rückfragen oder Weitergabe von Gesprächen der gehaltene Teilneh- mer eine interne Wartemusik (MoH) hören soll. Auslieferungszustand: Interne Music on Hold ein ª *PRO (Anlagen-PIN) Programmiermodus starten: *MOH ª nterne MoH Hörer Auswahl Quittungston...
  • Seite 60 Programmierung CLIP-Funktion, Optionen einstellen An analoge Endgeräte mit Anzeige der Rufnummer des Anrufers (CLIP-Funktion) übermittelt die TK-Anlage die Rufnummer, sofern diese vom Anrufer und von Ihrem Netzbetreiber über- mittelt wird. Für die CLIP-Funktion können Sie mehrere Optionen einstellen: - Name des Anrufers anzeigen. Rufnummer und Name müssen im Telefonbuch der TK-An- lage gespeichert sein.
  • Seite 61 Programmierung Programmiermodus und Schaltbox vor unberechtigtem Zugang schützen Durch eine Anlagen-PIN (Persönliche Identifikations Nummer) verhindern Sie den unberech- tigten Zugang zum Programmiermodus. Durch eine Box-PIN verhindern Sie den unberech- tigten Zugang zur Schaltbox . Anlagen-PIN - Normalerweise kann jeder Teilnehmer programmieren. Durch eine 4-stellige Anlagen-PIN verhindern Sie das unberechtigte Starten des Programmiermodus.
  • Seite 62 Programmierung Box-PIN (Schaltbox-PIN) festlegen ª *PRO (Anlagen-PIN) Programmiermodus starten: ingeben *BOX ª öschen Hörer Auswahl Q-Ton Hörer auf- -PIN IN Kennzeichen abnehmen legen und PIN der Schaltbox 4-stellig eingeben ª *END Programmieren fortsetzen oder Programmiermodus beenden: Vorwahl eingeben Geben Sie Ihre Vorwahl (Ortsnetzkennzahl) ein. Damit ersparen Sie sich die Eingabe der Vor- wahl für Rufnummern im Telefonbuch Ihres Ortsnetzes.
  • Seite 63 Ihre ISDN-TK-Anlage können Sie ohne Eingriff in die TK-Anlage auf den neuesten Firmware- stand bringen. Sie laden die neue Firmware in die TK-Anlage - über einen PC an der USB- Schnittstelle der TK-Anlage (nur AC 12 USB). Außerdem kann Ihr Fachhändler die neue Firmware aus der Ferne per ISDN in Ihre TK-Anla- ge laden.

  • Seite 64: Sms Im Festnetz

    Sie haben die Möglichkeit, jeden internen Anschluss für den Empfang von SMS einzurichten. An diesen Anschlüssen kann dann ein SMS-fähiges Interntelefon oder ein eingeschalteter PC mit der entsprechenden Software (nur AC 12 USB) verwendet werden, um SMS-Nach- richten entgegenzunehmen. Dadurch wird sichergestellt, dass keine anderen Telefone klin- geln, wenn eine SMS-Nachricht empfangen wird.
  • Seite 65 Programmierung Rufnummer der SMS-Zentrale einstellen ª *PRO (Anlagen-PIN) Programmiermodus starten: *SMS ª ingeben öschen Hörer Auswahl Wählen Sie Server Quittungston Hörer auflegen. -Funktionen abnehmen aus.Haben Sie vorher Eingeben ausgewählt, so geben Sie die Num- mer des SMS Servers ein. ª *END Programmieren fortsetzen oder Programmiermodus beenden: Schaltbox vorbereiten...
  • Seite 66 Programmierung P - 22...

  • Seite 67: Kommunikation Per Pc

    Softwareübersicht Die mitgelieferte CD-ROM enthält das Softwarepaket TK-Suite, die TAPI- und USB Treiber und den NDISWAN Treiber für die AC 12 USB. Der Umwelt zuliebe haben wir auf eine um- fangreiche, gedruckte Bedienungsanleitung für die einzelnen Programme verzichtet. Über das Fragezeichensymbol bekommen Sie zu den Anwendungen eine ausführliche Hilfe.
  • Seite 68 Kommunikation per PC TK-Suite Set Mit TK-Suite Set können Sie die TK-Anlage vom PC aus programmieren. Rufumleitung, Klingelfolgen, Tag/Nachtschaltung sowie alle Parameter des ISDN-Systems stellen Sie damit schnell und einfach ein oder ändern sie. Mit TK-Suite Set können Sie Ihre individuelle Konfiguration auch auf der Festplatte abspeichern.
  • Seite 69 Kommunikation per PC TK-Suite installieren Starten Sie die Installationsroutine von TK-Suite. Nachdem Sie das Installationsverzeichnis und die Startgruppe ausgewählt haben, fragt die TK-Suite Installationsroutine, ob Sie eine Einzelplatzinstallation, eine Server Installation oder eine Client Installation ausführen wollen. Wählen Sie die Einzelplatzvariante aus, wenn Sie die TK-Anlage mit nur einem PC nutzen wollen.
  • Seite 70 Anlage belegt werden soll. Um CTI zu nutzen müßen Sie entweder über die Serielle Schnittstelle oder über das X31 Pro- tokoll mit der Anlage kommunizieren. Für nähere Informationen zu TK-Suite lesen Sie bitte die TK-Suite Anleitung auf der AGFEO Installations CD. PC- 4...
  • Seite 71 Microsoft-Telephony-Interfaces. Zur Verbindung dieses Interfaces mit der TK-Anlage ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN-Hardware - in diesem Fall von AGFEO - notwendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen. Er führt die gewünschten TAPI-Funktionen aus und regelt den notwendigen Datenaustausch zwischen PC und TK-Anlage.
  • Seite 72 Wenn der PC die angeschlossene TK-Anlage erkannt hat, erscheint der Hardware- Assistent. Der Hardware-Assistent installiert die Software für eine neue Hardware- Komponente (AC 12 USB). Klicken Sie auf Weiter“ Im folgenden Dialogfenster wählen Sie: „Nach dem besten Treiber für das Gerät su- chen (empfohlen) und klicken auf Weiter Aktivieren Sie im folgenden Dialogfenster die Option "CD-ROM-Laufwerk"...

  • Seite 73: Verbindungen Zum Internet Oder Einem Anderen Netzwerk

    "Neue Verbindung erstellen“. 4. Geben Sie im Assistenten einen Namen für die Verbindung ein, z.B. den Ihres Providers. 5. Unter "Wählen Sie ein Gerät“, wählen Sie "AGFEO NDISWAN Miniport Driver-Line 1“ und klicken auf "Weiter“ 6. Geben Sie ins Feld "Rufnummer“die ISDN-Einwahlnummer Ihres Internetproviders oder des entfernten Netzwerkes ein und klicken Sie auf "Weiter“.
  • Seite 74 Kommunikation per PC Einwahl ins Internet oder ein anderes Netzwerk Nachdem Sie die Verbindung zu Ihrem Internetprovider oder dem Netzwerk, wie beschrie- ben, eingerichtet haben, können Sie sich jetzt in das entsprechende Netzwerk einwählen. Wenn Sie im Internet surfen wollen oder Ihre e-Mail abrufen wollen, müssen Sie einen Web-Browser oder eine e-Mail-Anwendung installiert haben.

  • Seite 75: Anhang

    Anhang Glossar Dienste Im ISDN wird beim Anruf eines ISDN-Teilnehmers eine Dienstekennung (z.B. Telefonie, Fax) übertragen. Eine Verbindung mit dem Anrufer kommt nur zustande, wenn das angerufene Endgerät über die gleiche Dienstekennung verfügt. Dadurch werden Fehlverbindungen von zwei unterschiedlichen Endgeräten (z.B. Telefon und Fax) verhindert. DFÜ-Netzwerk Mit dem DFÜ-Netzwerk von Microsoft Windows kann Ihr Computer über die TK-Anlage Ver- bindung zu einem Internet-Service-Provider aufnehmen...
  • Seite 76 Anhang ISDN (Integrated Services Digital Network) Übersetzt bedeutet dies: diensteintegrierendes digitales Telekommunikationsnetz. Alle Dien- ste (Sprache und Daten) können jetzt in einem Netz übertragen werden. Kommende Externverbindung Verbindung zu einem Endgerät der TK-Anlage, die von einem Externteilnehmer über die Ruf- nummer der TK-Anlage aufgebaut wird.
  • Seite 77 Anhang Rufzuordnung In den Rufzuordnungen legen Sie fest, welche Endgeräte der TK-Anlage bei einem Externan- ruf klingeln sollen. Sie legen fest, ob nur ein Endgerät oder gleichzeitig mehrere Endgeräte gerufen werden sollen. Rufzuordnungen für Anrufe von extern sind: Tagschaltung, Nacht- schaltung und die Weiterschaltung (intern).

  • Seite 78: Wenn Mal Was Nicht Funktioniert

    - Sollten Sie eine Störung nicht beheben können, so steht Ihnen Ihr Fachhändler gerne zur Verfügung. Beachten Sie! Die ISDN-Leistungsmerkmale Ihrer AGFEO-ISDN-TK-Anlage können Sie nur nutzen, wenn Ihr Netzbetreiber Ihnen diese Leistungsmerkmale zur Verfügung stellt. Sonderwählton ausschalten Nach Abnehmen des Hörers an Ihrem Telefon hören Sie den Sonderwählton.

  • Seite 79: Verhalten Bei Störungen

    Anhang Verhalten bei Störungen Störung Mögliche Ursachen Abhilfe Programmierung Reset der TK-Anlage der TK-Anlage unklar Rücksetzen der TK-Anlage in den Auslieferungs- zustand und neu programmieren Nach Abnehmen Stromausfall Netzanschluss, Sicherungen überprüfen des Hörers kein Wählton Endgerät defekt Endgerät an einem anderen Anschluss überprü- Anschlüsse an der Anschlussdose und an der TK- Installation fehlerhaft Anlage kontrollieren...
  • Seite 80 Anhang Reset der TK-Anlage Durch einen Reset (Rücksetzen) können Sie die Programmierung der TK-Anlage wieder in einen definierten Zustand versetzen. Das kann notwendig sein, wenn unklare Einstellungen zurückgesetzt werden sollen oder die TK-Anlage neu programmiert werden soll. Nach dem Reset funktioniert die TK-Anlage wieder nach dem vorher eingerichteten Pro- gramm.

  • Seite 81: Rufe

    Anhang Rufe Externruf Alle Rufrhythmen für kommende Externrufe beginnen mit einem Auf- taktruf von 500 ms. Dann folgt eine Pause von 2 s. Dies ist technisch bedingt zur Übermittlung der Rufnummer des Anrufers (CLIP). Danach ist eine Unterscheidung von Anrufen auf verschiedenen Rufnummern der TK-Anlage möglich (siehe Grafik).
  • Seite 82 Anhang Töne Wählton - intern {{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{|||||||||||| Signalisiert Ihnen, nach Abheben des Hörers, dass Sie wählen können - extern {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{ Dauerton, den Sie hören, wenn Sie nach Wahl der "0" eine Leitung belegt haben Freiton {{{{||||||||||||||||||{{{{||||||||||||||||||{{{{||||||||||||||||||{{{{|||||||||||||||||| . . . Der Teilnehmer wird gerufen {{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{|| .

  • Seite 83: Technische Daten

    - Datenübertragung Modem 56k bzw. V.90 mit 56600 bps, ggf. Reduzierung der Über- tragung durch Übertragungswege und Leitungen auf V.34+ Standard 33600 bps). Universal Serial Bus (Nur AC 12 USB) USB-Schnittstelle - Länge USB-Kabel unbegrenzt ( Verbindungsdatenspeicher wird gelöscht) Datenerhalt bei Netzaus-...
  • Seite 84 Anhang A - 10...

  • Seite 85: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Handyrufnummer ........ B - 10 Alte Einstellungen wieder herstellen .. P - 4 Heranholen ........... B - 11 Amtsholung .......... A - 1 Anklopfen ..........B - 3 Anklopfschutz ........B - 4 Anlagen-PIN ......... P - 17 Impulswahlverfahren ......
  • Seite 86 Stichwortverzeichnis Verhalten bei Störungen ...... A - 5 Vorwahl eingeben ......... P - 18 Schaltbox ..........B - 9, A - 3 Schaltbox vorbereiten ......P - 21 Schaltbox-PIN ........P - 18 WAN Miniport ........PC - 5 Schloss ..........B - 21 Wandmontage ........

  • Seite 87: Stichwortverzeichnis

    Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündi- gung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird re- gelmäßig überarbeitet.
  • Seite 88 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Identnr. 1556874 Gaswerkstr. 8 Änderung und Irrtum vorbehalten.
