Sie auch am analogen Telekommunikationsnetz betreiben dürfen. An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch direkt am ISDN-Netz betreiben dürfen. Ausserdem können Sie zwei digitale AGFEO-Systemtelefone an jedem internen S0-Bus anschließen. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäss und daher unzulässig.
Technische Daten AS 200 IT ........................8 Installation der Anlage auf Teleskopschienen ..................8 Wichtiger Hinweis zu den Montagewinkeln .................... 9 Den Deckel der AS 44 IT / AS 200 IT öffnen ................... 9 Frontblenden entfernen .......................... 9 Module einsetzen ............................ 9 Die Frontplatten der Module einsetzen ....................

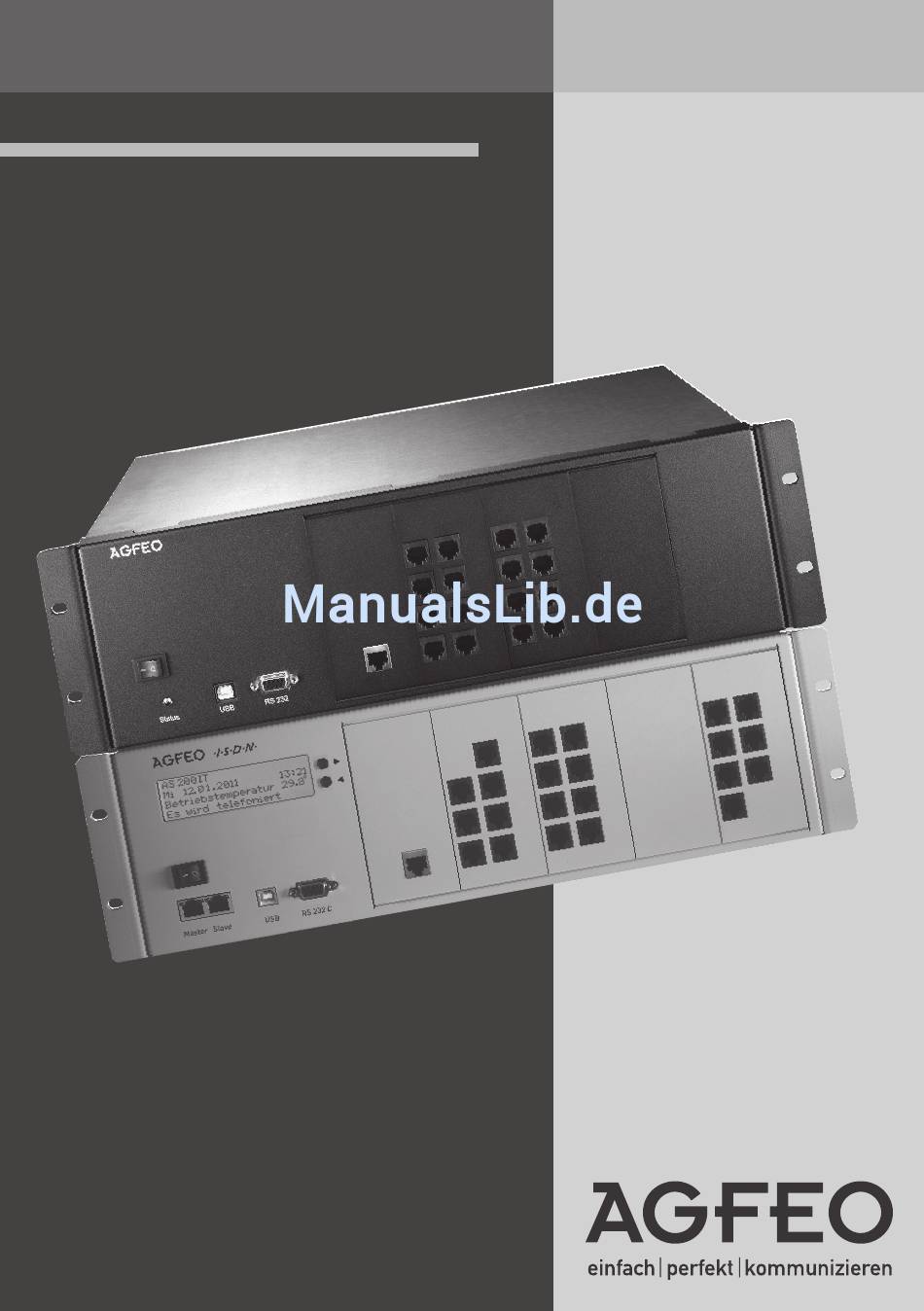

AS 44 IT, AS 200 IT Systembeschreibung AS 44 IT Die AGFEO AS 44 IT ist eine modulare ISDN TK-Anlage im 19-Zoll-Metallgehäuse mit 4 Modulslots und einem temperaturgesteuertem Gehäuselüfter. Die AS 44 IT ist bereits vorbestückt mit einem LAN-Modul 509, einem K-Modul 524 und einem UP0-Modul 508 und ist ideal geeignet, um sie in der IT-Umgebung in 19-Zoll-Racksystemen zu integrieren.
AS 44 IT, AS 200 IT Systembeschreibung AS 200 IT Die AGFEO AS 200 IT ist eine modulare ISDN TK-Anlage im 19-Zoll-Metallgehäuse mit tempera- turgesteuertem Gehäuselüfter. Die aktuelle Betriebstemperatur wird Ihnen im Ruhedisplay der AS 200 IT angezeigt. Diese Telefonanlage ist durch ihre variable Ausbaumöglichkeit mit zahlrei- chen, bewährten AGFEO Modulen maßgeschneidert für IT-Umgebungen in 19-Zoll-Racksystemen.
Systemtelefon, die komfortable Nutzung der Möglichkeiten Ihrer AGFEO TK-Anlage AGFEO LAN-Modul 509 Das AGFEO LAN-Modul 509 ermöglicht Ihnen die Integration Ihrer AGFEO AS 44 IT / AS 200 IT ins LAN. Außerdem stellt Ihnen das LAN-Modul 509 vier konfigurierbare Ports mit je 2 Sprachkanälen zur Verfügung, die Sie zur Nutzung der AGFEO ISDN over IP Technik, zur Internet-Telefonie (SIP)
AS 44 IT, AS 200 IT Technische Daten AS 44 IT Spezifikation modulare ISDN-Telekommunikationsanlage mit 4 Modulaufnahmeslots im 19“ Rack Gehäuseabmessungen 3 HE x 19“ x 31 cm (Höhe x Breite x Tiefe) Gewicht 6,4 kg Umgebungstemperatur - Betrieb 5 °C bis 40 °C - Lagerung -25 °C bis +70 °C...
Installation der Anlage auf Teleskopschienen Ab der Seriennummer 001301 ist Ihre AGFEO AS 44 IT / AS 200 IT für die Montage von Teleskop- schienen der Firma Accuride vorbereitet. Die Schienen erlauben, dank des Teleskopauszuges, einen einfachen Zugang zu den Modulen innerhalb des AS 44 IT / AS 200 IT-Gehäuses.
Wenn Sie die Montagewinkel an den Seiten des Gehäuses entfernen, beachten Sie bitte, daß Sie die Schrauben wieder ins Gehäuse einsetzen, bevor Sie die Anlage in Betrieb nehmen! Den Deckel der AS 44 IT / AS 200 IT öffnen Um den Gehäusedeckel zu entfernen, müssen Sie die beiden Schrauben an den Seiten des Dek- kels entfernen.
AS 44 IT, AS 200 IT Die Frontplatten der Module einsetzen Um die Frontplatte einzusetzen, haken Sie zuerst die Rastnase auf der Unterseite der Frontplatte in die dafür vorgesehene Aussparung. Ziehen Sie die Kabel, wie auf dem Foto dargestellt, durch die Öffnung der Frontplatte.
AS 44 IT, AS 200 IT Die Frontplatten der Module Extern Zu den AGFEO Standard-Modulen benötigen Sie passende Frontplatten, da- mit die Anschlüsse der Module auf das Patchfeld geführt werden können. Sie Leiterplatte können auf der Rückseite der Frontplatten erkennen, für welches Modul die Pin 1 jeweilige Frontplatte bestimmt ist.
AS 44 IT, AS 200 IT Die Frontplatte des AL-Moduls 4504 Pin 1 analoges Amt 1 analoges Amt 3 analoges Amt 2 analoges Amt 4 Die Frontplatte des S0-Moduls 540 Pin1 Stecker 1 schaltbarer S0-1 Frontplatten Frontplatten Rückseite Vorderseite schaltbarer S0-2 Jumper für...
AS 44 IT, AS 200 IT Die Frontplatte des T-Moduls 508 Die Frontplatte des Up0-Moduls 508 Pin 1 Stecker 1 a/b Port 5 | Up0 Port 5 Up0 Port 1 | a/b Port 1 a/b Port 6 | Up0 Port 6...
Geschirmter Anschluß T-förmiger S0 Bus Bisher bestand bei AGFEO Anlagen nicht die Möglichkeit, einen internen S0-Bus zweigeteilt (T- förmig) zu führen. Bei der AS 200 IT haben Sie diese Möglichkeit. Dabei ändert sich die notwendige Anordnung der Abschlusswiderstände. Während bei einer geraden Verkabelung sowohl die TK- Anlage als auch die am weitesten entfernte Dose am S0-Bus mit 100 Ohm abgeschlossen werden müssen, bleibt die TK-Anlage bei der T-förmigen Verkabelung ohne Abschlusswiderstand.
AS 44 IT, AS 200 IT Die Status-LED der AS 44 IT Anlagenzustand LED rot LED grün leuchtet Anlage wird initialisiert blinkt dauerhaft leuchtet Anlage ist betriebsbereit dauerhaft Anlage wird konfi guriert blinkt Anlage nicht betriebsbereit Status-LED Die LEDs der AS 200 IT...
AS 44 IT, AS 200 IT Das Display der AS 200 IT Im Display der AS 200 IT können Sie den Status der Anlage, die Slot-Belegung und die Konfi guration der Module ablesen. Dies alles können Sie komfortabel über die beiden Pfeiltasten am Gehäuse steuern.
Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzuneh- men. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet.
Bevor Sie Ihren Fachhändler oder die AGFEO-Hotline anrufen, sollten Sie für eine schnelle Bearbeitung einige Angaben bereit halten: - Welche AGFEO Hardware haben Sie? Z.B., AGFEO AS 44 IT, AS 200 IT (steht auf dem Typenschild der Hardware) - Welchen Anschlusstyp (IP, Analog, ISDN, PMX) und welche Rufnummern haben Sie? (steht auf der Anmeldung bzw.
