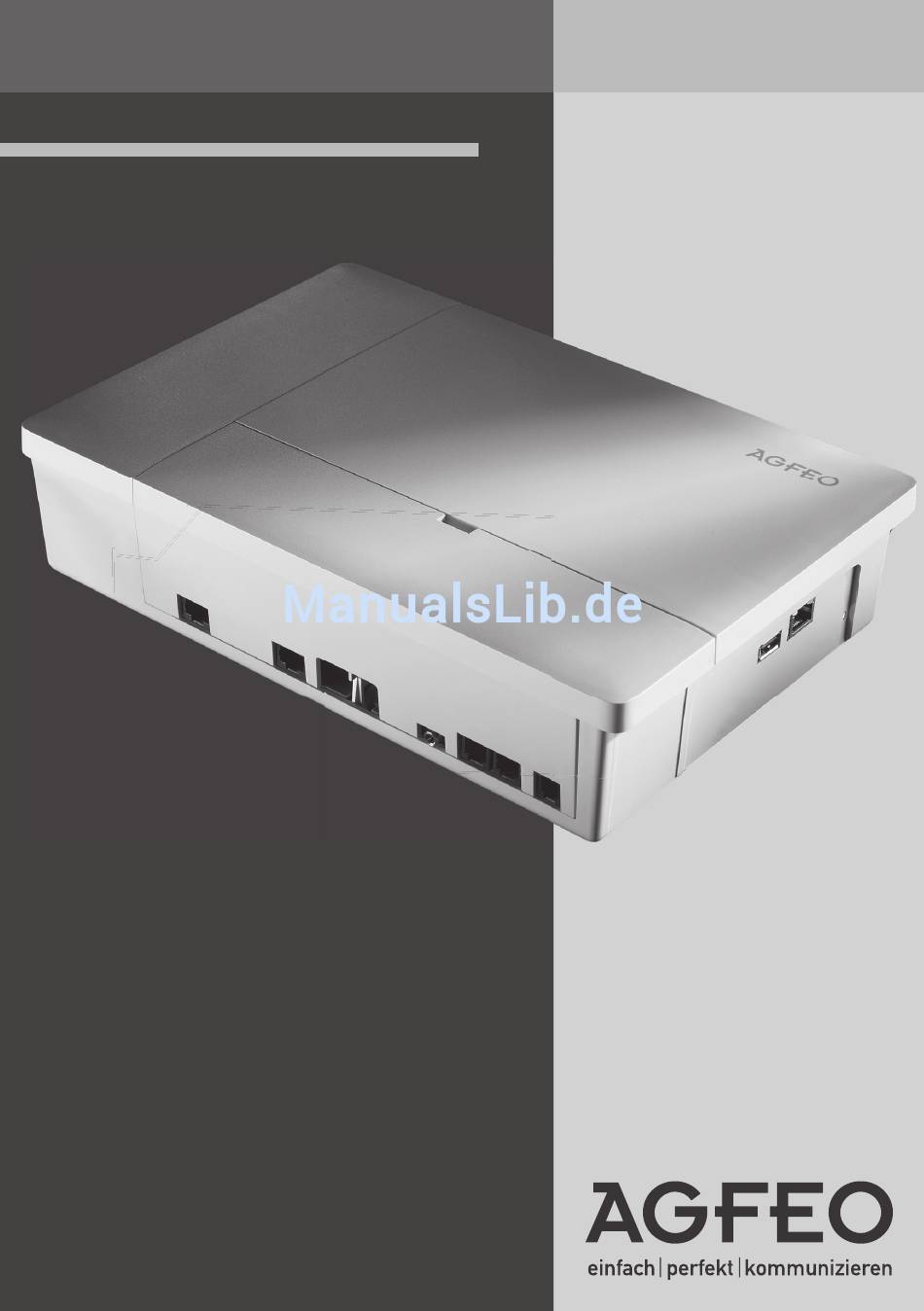

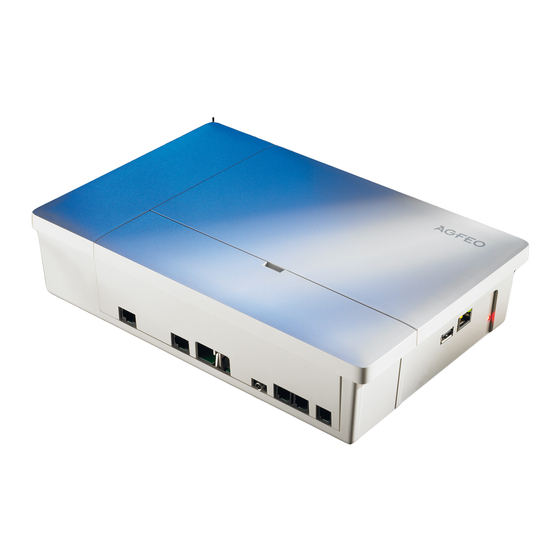

- Seite 1 TK-Anlage Installationsanleitung...
-
Seite 2: Sicherheitshinweise
Sie auch am analogen Telekommunikationsnetz betreiben dürfen. An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch direkt am ISDN-Netz betreiben dürfen. Ausserdem können Sie zwei digitale AGFEO- Systemtelefone an jedem internen S0-Bus anschließen. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäss und daher unzulässig. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ........................... 3 Lieferumfang kontrollieren ........................4 Standort wählen ............................4 230 V Netzversorgung ..........................4 Anschlussfeld der ES 516 öffnen ......................5 Anschlussbelegung der ES 516 ......................5 Einstellungen der Digitalports ........................ 6 Umschaltbare Digital Ports externer S0-Anschluss ........................7 Umschaltbare Digital Ports - interner S0-Anschluss ........................ -
Seite 4: Lieferumfang Kontrollieren
- 1 Quickstartanleitung - 1 CD mit Softwarepaket TK-Suite - 1 Bohrschablone Die Bedienungsanleitungen im PDF-Format finden Sie auf unserer Homepage www.agfeo. Standort wählen - Installieren Sie die TK-Anlage nur in einem trockenen und nicht explosionsgefährdeten Raum. Sie darf nicht installiert werden: in der Nähe von Klimaanlagen, Heizkörpern, Geräten mit unzulässigen Störstrahlungen, an Orten mit direkter Sonneneinstrahlung,... -
Seite 5: Anschlussfeld Der Es 516 Öffnen
ES 516 Anschlussfeld der ES 516 öff- Anschlussbelegung der ES 516 Anschlüsse an der Front 100R INT: a2 b2 a1 b1 100R INT: a2 b2 a1 b1 EXT: a1 b1 a2 b2 S0:1+2 S0:3+4 EXT: a1 b1 a2 b2 Up0: 2... -
Seite 6: Einstellungen Der Digitalports
ES 516 Einstellungen der Digitalports Jumperstellungen Digitalport 2 Jumperstellungen Digitalport 1 S 0 extern S 0 intern Up 0 int S 0 extern S 0 intern Up 0 int Abschlusswiederstand Abschlusswiederstand Digitalport 1 Digitalport 2... -
Seite 7: Umschaltbare Digital Ports Externer S0-Anschluss
ES 516 Umschaltbare Digital Ports externer S0-Anschluss Bevor Sie Änderungen an der Konfiguration der Digitalports vornehmen, ziehen Sie bitte den Netzstecker der TK-Anlage! Externer S0-Anschluss Den externen S0-Anschluss können Sie an einen Anlagenanschluss oder an einen Mehrgerätean- schluss anschließen. - Drücken Sie die Klemmfeder mit einem geeigneten Werkzeug (Schraubendreher mit schmaler Klinge) herunter und schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme. -
Seite 8: Umschaltbare Digital Ports - Interner S0-Anschluss
An einen internen S0-Anschluss der TK-Anlage können Sie, wie an einen Mehrgeräteanschluss, bis zu acht ISDN-Endgeräte anschließen. ISDN - Endgeräte: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone pro S0 Bus) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte Sie können bis zu vier ISDN - Endgeräte anschließen, die über keine eigene... -
Seite 9: Betriebsart Von Analog-Port 8 Ändern
ES 516 Betriebsart von analog-Port 8 ändern Sie haben die Möglichkeit, eine FTZ TFE an Ihrer elemnts ES 516 zu betreiben. Als Sprach- kanal wird dazu der ab-Port 8 genutzt. Hierzu müssen Sie, wie unten dargestellt, die Be- triebsart ändern. -
Seite 10: Anschließen Der Kabel
ES 516 Anschließen der Kabel Anschluss der Teilnehmerleitungen - Adern 11 mm abisolieren - Schieben Sie die einzelnen Adern bis zum Anschlag in die Anschlussklemme, ohne die Klemmfe- der zu drücken. - Schieben Sie die Anschlussklemmen auf die entsprechenden Buchsen der elements. -
Seite 11: Inbetriebnahme
ES 516 Inbetriebnahme Sie haben die TK-Anlage installiert. Bevor Sie telefonieren können, sind nur noch wenige Handgriffe notwendig. - Schließen Sie die Endgeräte an. Sie können alle Endgeräte anschließen, die Sie auch am öffentlichen TK-Netz anschließen dürfen. - Stecken Sie den Westernstecker des ISDN-Anschlusskabels in die Telekommunikationssteckdose (ISDN-Anschlusseinheit, IAE oder Universelle-Anschlusseinheit, UAE) Ihres ISDN-Anschlusses. - Seite 12 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Gaswerkstr. 8 Änderung und Irrtum vorbehalten. D-33647 Bielefeld Printed in Germany Internet: http://www.agfeo.de...
