Funktionsprinzip
Die Turck-LTX-Sensoren nutzen das Prinzip der Magnetostriktion. Im Messstab des Linearweg-
sensors befindet sich ein sogenannter Wellenleiter. Trifft ein auf den Wellenleiter gegebenes
Stromsignal auf das von außen aufgetragene Magnetfeld des Positionsgebers, entsteht eine
mechanische Rückkopplung im Wellenleiter. Diese Rückkopplung wird im Sensorkopf ausge-
wertet und als Positionsinformation ausgegeben.
4.4
Funktionen und Betriebsarten
Die Geräte verfügen über einen Strom- oder Spannungsausgang. Am Ausgang stellt das Gerät
proportional zur Stellung des Positionsgebers ein Strom- oder Spannungssignal zur Verfügung
(siehe Ausgangskennlinie).
4

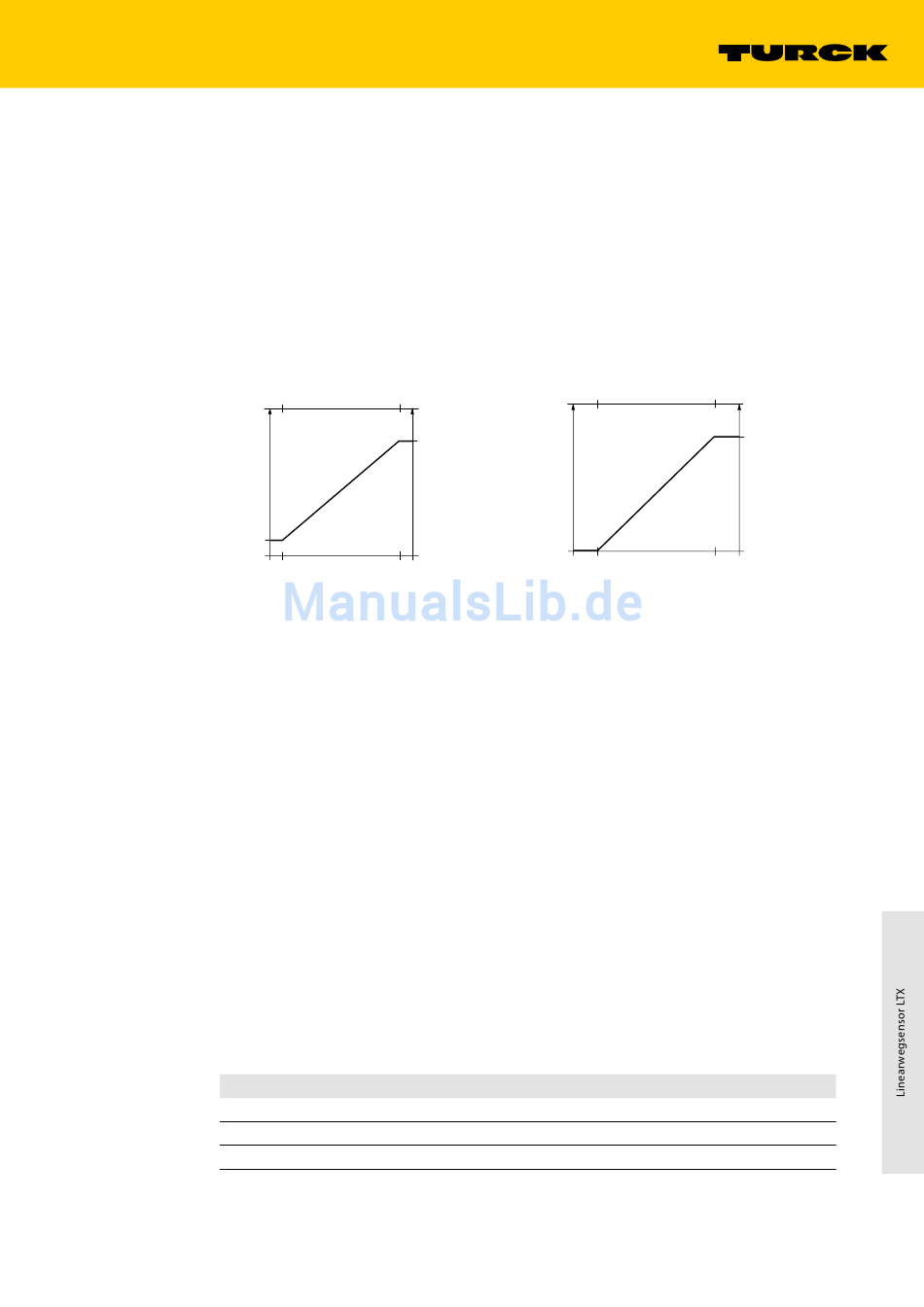

Abb. 2: Ausgangskennlinie – Geräte mit
4.4.1
Automatischer Signalstärkeregler (Automatic Signal Control)
Das Gerät wird automatisch an die Signalstärke des Positionsgebers angepasst, sobald der Sen-
sor mit Spannung versorgt wird. Über den automatischen Signalstärkeregler werden Toleranzen
vollständig kompensiert.
4.4.2
Stromausgang
Die Geräte LTX...LI... verfügen über einen Stromausgang, der analog zur Stellung des Positi-
onsgebers ein Stromsignal ausgibt (z. B. 4...20 mA, je nach Ausführung). Der Messbereich ist
einstellbar.
4.4.3
Spannungsausgang
Die Geräte LTX...LU... verfügen über einen Spannungsausgang, der analog zur Stellung des
Positionsgebers ein Spannungssignal ausgibt (z. B. 0...10 V, je nach Ausführung). Der Messbe-
reich ist einstellbar.
4.4.4
Vorzugstyp LTX...M-F10-LI0-X3-H1151 – Messbereich
Die Vorzugstypen LTX...M-F10-LI0-X3-H1151 sind standardmäßig mit folgenden Messlängen
erhältlich:
Messbereich
100...500 mm
500...2000 mm
2000...7600 mm
2017/09
A
B
I [mA]
20
A
B
Stromausgang 4...20 mA
A
0
A
Abb. 3: Ausgangskennlinie – Geräte mit
Spannungsausgang 0...10 V
eingerichtet
in 25-mm-Schritten
in 50-mm-Schritten
in 500-mm-Schritten
B
U [V]
10
B
9
