Betreiben
8

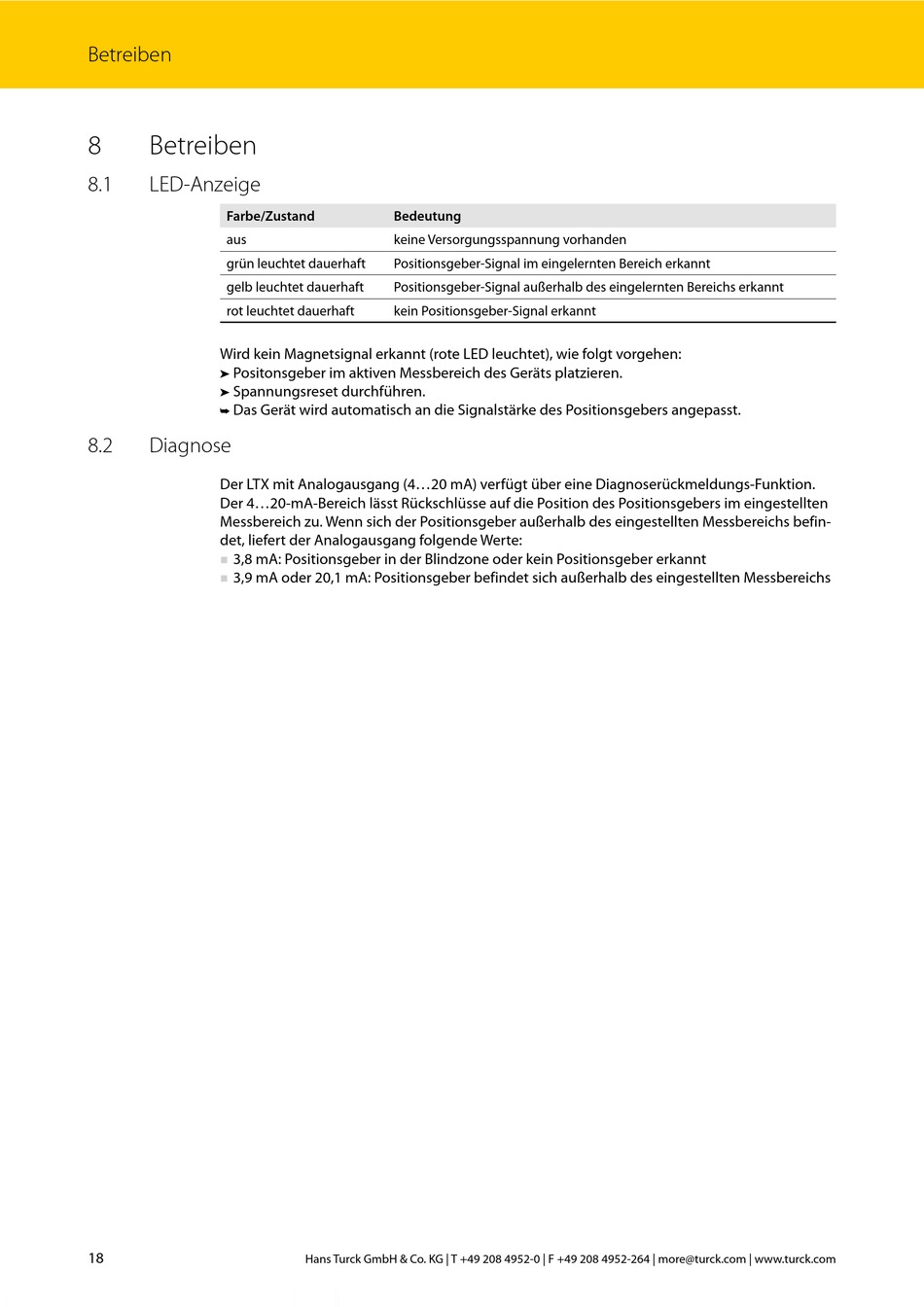

Betreiben
8.1
LED-Anzeige
Farbe/Zustand
aus
grün leuchtet dauerhaft
gelb leuchtet dauerhaft
rot leuchtet dauerhaft
Wird kein Magnetsignal erkannt (rote LED leuchtet), wie folgt vorgehen:
Positonsgeber im aktiven Messbereich des Geräts platzieren.
➤
➤
Spannungsreset durchführen.
➤
➤
Das Gerät wird automatisch an die Signalstärke des Positionsgebers angepasst.
➥
➤
8.2
Diagnose
Der LTX mit Analogausgang (4...20 mA) verfügt über eine Diagnoserückmeldungs-Funktion.
Der 4...20-mA-Bereich lässt Rückschlüsse auf die Position des Positionsgebers im eingestellten
Messbereich zu. Wenn sich der Positionsgeber außerhalb des eingestellten Messbereichs befin-
det, liefert der Analogausgang folgende Werte:
■
3,8 mA: Positionsgeber in der Blindzone oder kein Positionsgeber erkannt
■
3,9 mA oder 20,1 mA: Positionsgeber befindet sich außerhalb des eingestellten Messbereichs
18
Bedeutung
keine Versorgungsspannung vorhanden
Positionsgeber-Signal im eingelernten Bereich erkannt
Positionsgeber-Signal außerhalb des eingelernten Bereichs erkannt
kein Positionsgeber-Signal erkannt
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
