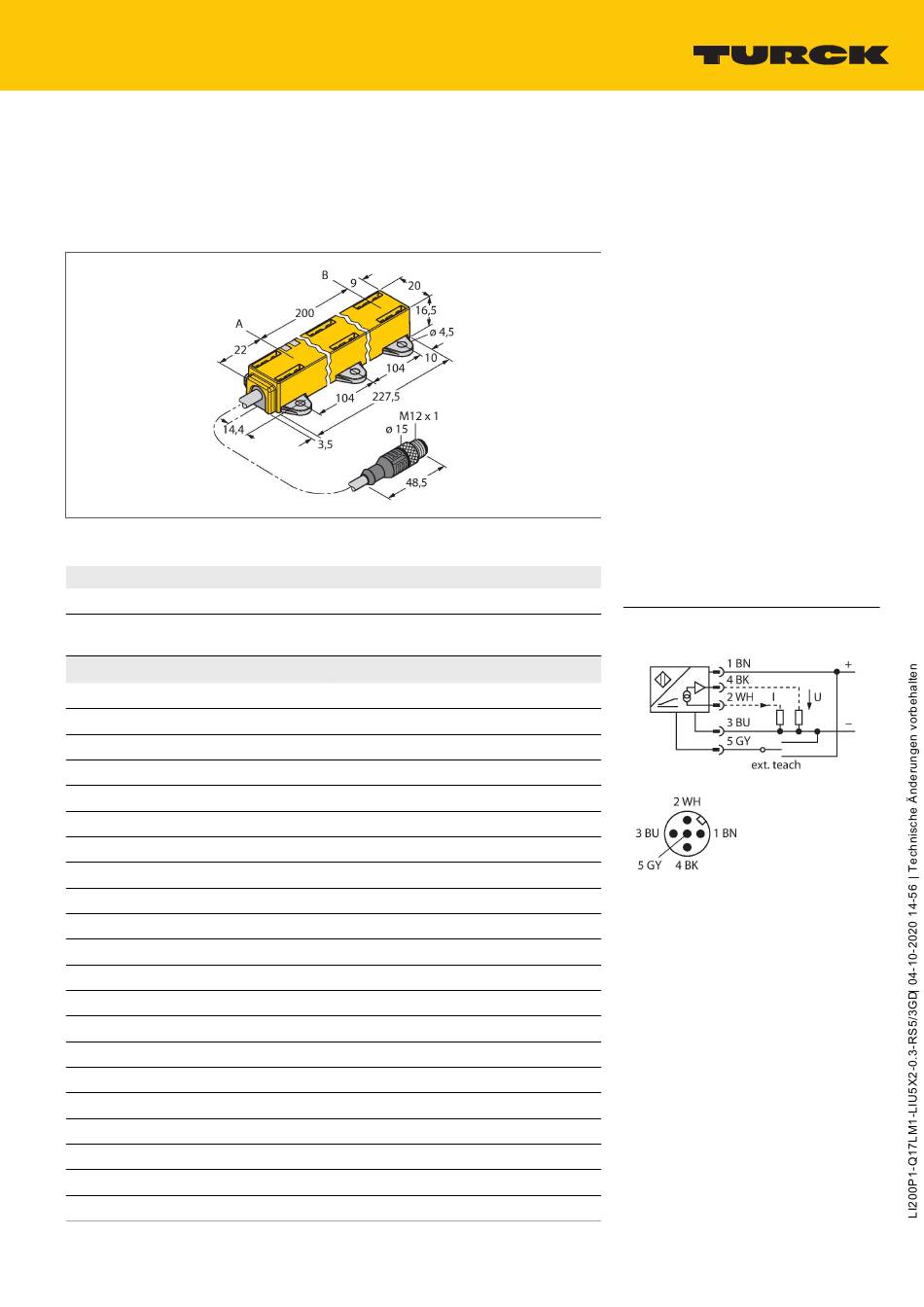

LI200P1-Q17LM1-LIU5X2-0.3-RS5/3GD

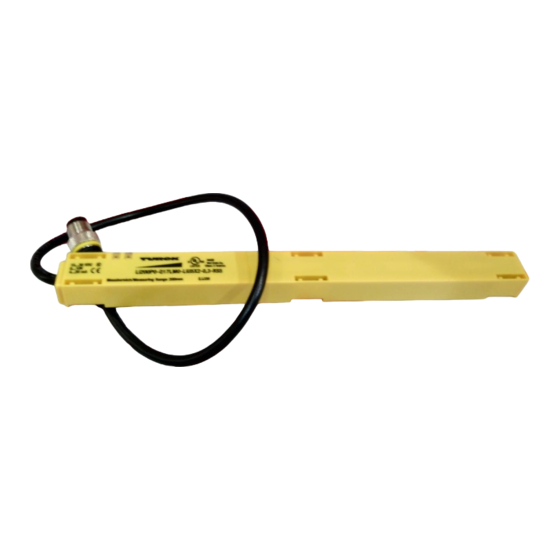

Induktiver Linearwegsensor mit ATEX-Zertifikat – 3GD, Zone
2 (22)
Technische Daten
Typ
Ident-No
Bemerkung zum Produkt
Messprinzip
Messbereich
Auflösung
Nennabstand
Blindzone a
Blindzone b
Wiederholgenauigkeit
Linearitätsabweichung
Temperaturdrift
Hysterese
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
Isolationsprüfspannung
Kurzschlussschutz
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Spannungsausgang
Stromausgang
Lastwiderstand Spannungsausgang
Lastwiderstand Stromausgang
Abtastrate
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
LI200P1-Q17LM1-LIU5X2-0.3-RS5/3GD
100004404
Reduzierter Temperaturbereich (max
50°C)
Induktiv
200 mm
0.049 mm/12 bit
1.5 mm
22 mm
9 mm
≤ 0.03 % v. E.
≤ 0.5 %v. E.
≤ ± 0.01 % / K
entfällt prinzipbedingt
-25...+50 °C
15...30 VDC
≤ 10 % U
ss
≤ 0.5 kV
ja
ja / ja (Spannungsversorgung)
5-polig, Analogausgang
0...10 V
4...20 mA
≥ 4.7 kΩ
≤ 0.4 kΩ
700 Hz
Merkmale
■
Quader, Kunststoff
■
Vielseitige Montagemöglichkeiten
■
Positionsgeber P1-Li-QR14/Q17L, Monta-
geelement M1.1-Q17L sowie M1.2-Q17L im
Lieferumfang enthalten
■
Messbereichs‐Anzeige über LED
■
Unempfindlichkeit gegenüber elektroma-
gnetischen Störfeldern
■
Extrem kurze Blindzonen
■
Auflösung 12 Bit
■
4‐Draht, 15...30 VDC
■
Analogausgang
■
Messbereich programmierbar
■
0...10 V und 4...20 mA
■
Kabel mit Steckverbinder, M12 x 1
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Das Messprinzip der Linearwegsensoren
basiert auf einer Schwingkreiskopplung
zwischen dem Positionsgeber und
dem Sensor, wobei ein zur Stellung
des Positionsgebers proportionales
Ausgangssignal zur Verfügung gestellt
wird. Die robusten Sensoren sind Dank
des berührungslosen Prinzips wartungs‐
sowie verschleißfrei und überzeugen
durch eine optimale Reproduzierbarkeit,
Auflösung und Linearität über einen großen
Temperaturbereich. Die innovative Technik
sorgt für eine Unempfindlichkeit gegenüber
magnetischen Gleich‐ und Wechselfeldern.
