Produktbeschreibung
Funktionsprinzip
mm [Inch]

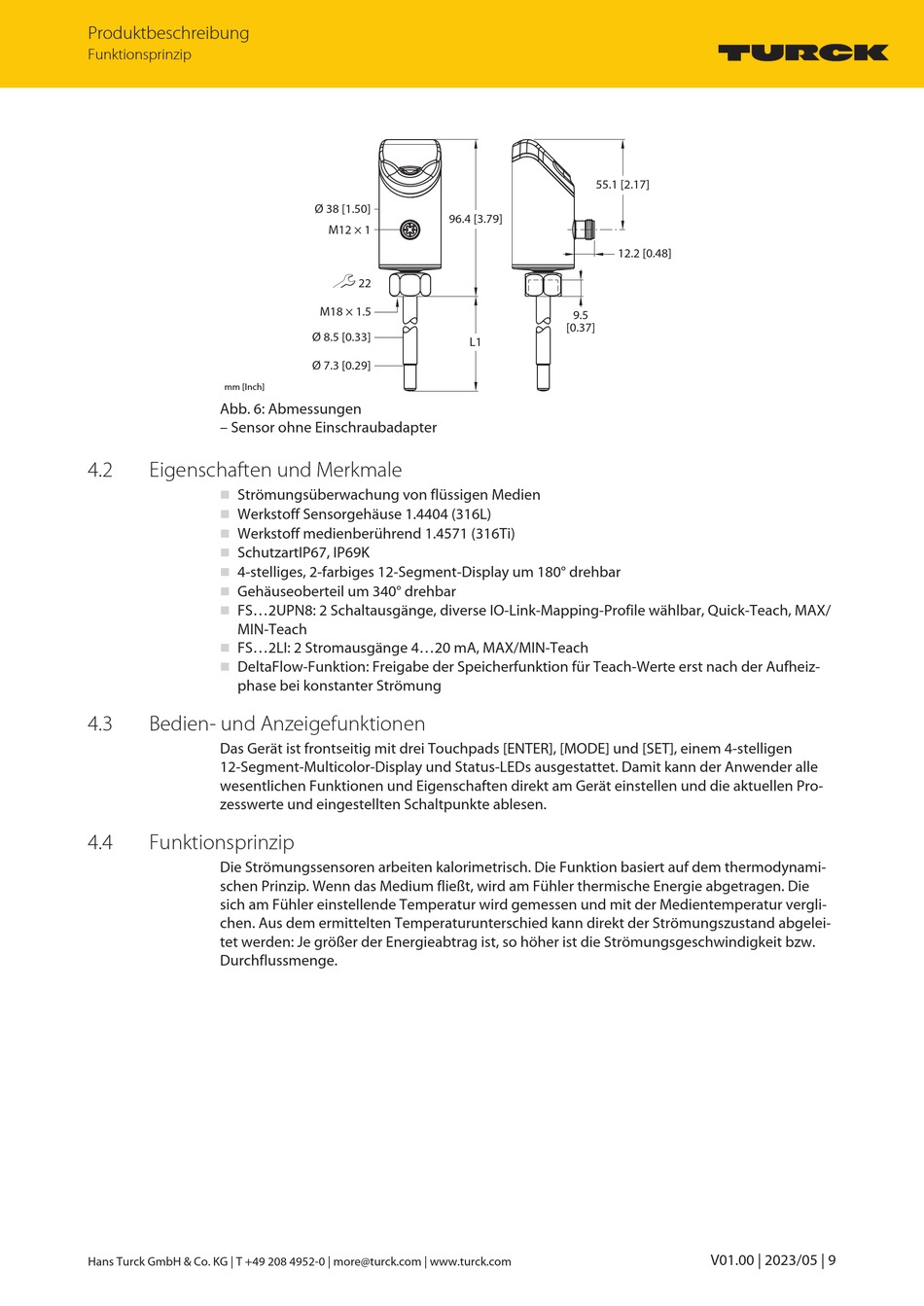

Abb. 6: Abmessungen
– Sensor ohne Einschraubadapter
4.2
Eigenschaften und Merkmale
Strömungsüberwachung von flüssigen Medien
n
Werkstoff Sensorgehäuse 1.4404 (316L)
n
Werkstoff medienberührend 1.4571 (316Ti)
n
SchutzartIP67, IP69K
n
4-stelliges, 2-farbiges 12-Segment-Display um 180° drehbar
n
Gehäuseoberteil um 340° drehbar
n
FS...2UPN8: 2 Schaltausgänge, diverse IO-Link-Mapping-Profile wählbar, Quick-Teach, MAX/
n
MIN-Teach
FS...2LI: 2 Stromausgänge 4...20 mA, MAX/MIN-Teach
n
DeltaFlow-Funktion: Freigabe der Speicherfunktion für Teach-Werte erst nach der Aufheiz-
n
phase bei konstanter Strömung
4.3
Bedien- und Anzeigefunktionen
Das Gerät ist frontseitig mit drei Touchpads [ENTER], [MODE] und [SET], einem 4-stelligen
12-Segment-Multicolor-Display und Status-LEDs ausgestattet. Damit kann der Anwender alle
wesentlichen Funktionen und Eigenschaften direkt am Gerät einstellen und die aktuellen Pro-
zesswerte und eingestellten Schaltpunkte ablesen.
4.4
Funktionsprinzip
Die Strömungssensoren arbeiten kalorimetrisch. Die Funktion basiert auf dem thermodynami-
schen Prinzip. Wenn das Medium fließt, wird am Fühler thermische Energie abgetragen. Die
sich am Fühler einstellende Temperatur wird gemessen und mit der Medientemperatur vergli-
chen. Aus dem ermittelten Temperaturunterschied kann direkt der Strömungszustand abgelei-
tet werden: Je größer der Energieabtrag ist, so höher ist die Strömungsgeschwindigkeit bzw.
Durchflussmenge.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Ø 38 [1.50]
96.4 [3.79]
M12 × 1
22
M18 × 1.5
Ø 8.5 [0.33]
L1
Ø 7.3 [0.29]
55.1 [2.17]
12.2 [0.48]
9.5
[0.37]
V01.00 | 2023/05 | 9
