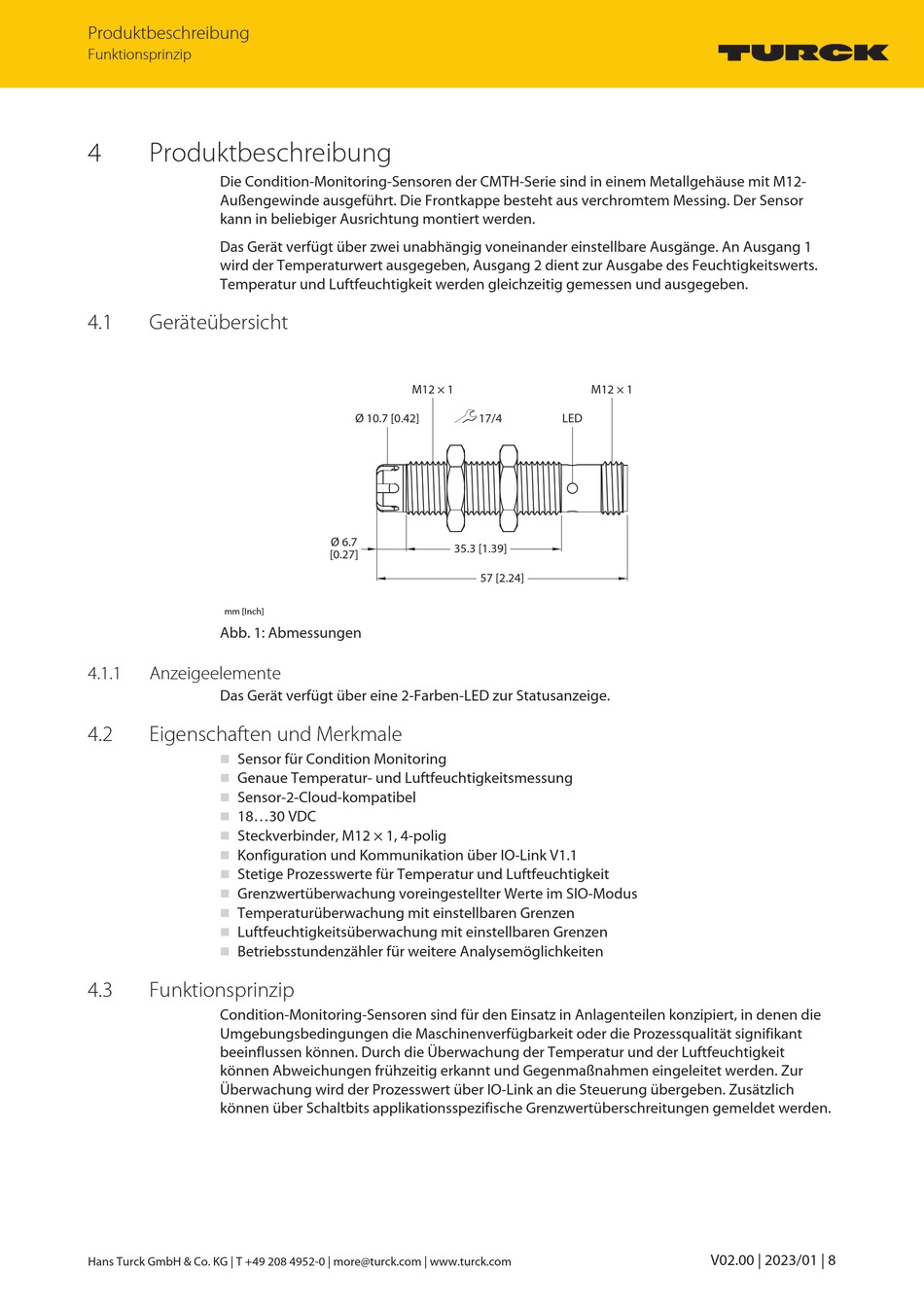

Produktbeschreibung
Die Condition-Monitoring-Sensoren der CMTH-Serie sind in einem Metallgehäuse mit M12-
Außengewinde ausgeführt. Die Frontkappe besteht aus verchromtem Messing. Der Sensor
kann in beliebiger Ausrichtung montiert werden.
Das Gerät verfügt über zwei unabhängig voneinander einstellbare Ausgänge. An Ausgang 1
wird der Temperaturwert ausgegeben, Ausgang 2 dient zur Ausgabe des Feuchtigkeitswerts.
Temperatur und Luftfeuchtigkeit werden gleichzeitig gemessen und ausgegeben.
4.1
Geräteübersicht
mm [Inch]
Abb. 1: Abmessungen
4.1.1
Anzeigeelemente
Das Gerät verfügt über eine 2-Farben-LED zur Statusanzeige.
4.2
Eigenschaften und Merkmale
Sensor für Condition Monitoring
n
Genaue Temperatur- und Luftfeuchtigkeitsmessung
n
Sensor-2-Cloud-kompatibel
n
18...30 VDC
n
Steckverbinder, M12 × 1, 4-polig
n
n
Konfiguration und Kommunikation über IO-Link V1.1
Stetige Prozesswerte für Temperatur und Luftfeuchtigkeit
n
Grenzwertüberwachung voreingestellter Werte im SIO-Modus
n
Temperaturüberwachung mit einstellbaren Grenzen
n
Luftfeuchtigkeitsüberwachung mit einstellbaren Grenzen
n
n
Betriebsstundenzähler für weitere Analysemöglichkeiten
4.3
Funktionsprinzip
Condition-Monitoring-Sensoren sind für den Einsatz in Anlagenteilen konzipiert, in denen die
Umgebungsbedingungen die Maschinenverfügbarkeit oder die Prozessqualität signifikant
beeinflussen können. Durch die Überwachung der Temperatur und der Luftfeuchtigkeit
können Abweichungen frühzeitig erkannt und Gegenmaßnahmen eingeleitet werden. Zur
Überwachung wird der Prozesswert über IO-Link an die Steuerung übergeben. Zusätzlich
können über Schaltbits applikationsspezifische Grenzwertüberschreitungen gemeldet werden.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
M12 × 1
Ø 10.7 [0.42]
17/4
Ø 6.7
35.3 [1.39]
[0.27]
57 [2.24]
M12 × 1
LED
V02.00 | 2023/01 | 8
