5.2
Gerät mit Montagewinkel extern befestigen
Sechskantmutter vom Gewinde am Sensorkopf lösen.
➤
➤
Montagewinkel über das Druckrohr bis zum Sensorkopf führen.
➤
➤
Verfügt der Montagewinkel über eine M18 × 1,5-Gewindebohrung, Sensor direkt
➤
➤
festschrauben.
Montagewinkel befestigen.
➤
➤
Sechskantmutter wieder am Sensorkopf befestigen.
➤
➤
50.8
50.8

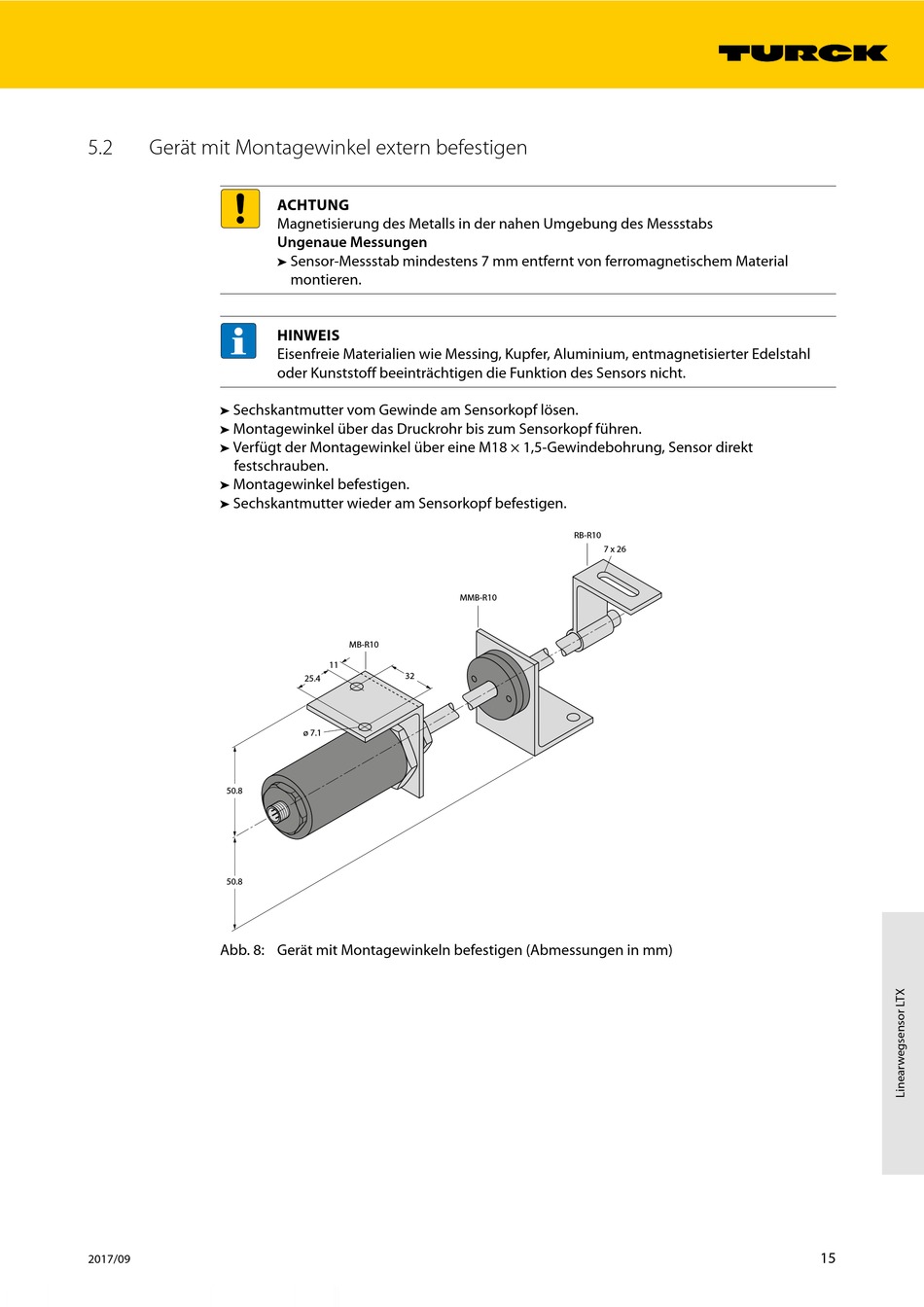

Abb. 8: Gerät mit Montagewinkeln befestigen (Abmessungen in mm)
2017/09
ACHTUNG
Magnetisierung des Metalls in der nahen Umgebung des Messstabs
Ungenaue Messungen
Sensor-Messstab mindestens 7 mm entfernt von ferromagnetischem Material
➤
➤
montieren.
HINWEIS
Eisenfreie Materialien wie Messing, Kupfer, Aluminium, entmagnetisierter Edelstahl
oder Kunststoff beeinträchtigen die Funktion des Sensors nicht.
MB-R10
11
32
25.4
ø 7.1
RB-R10
7 x 26
MMB-R10
15
