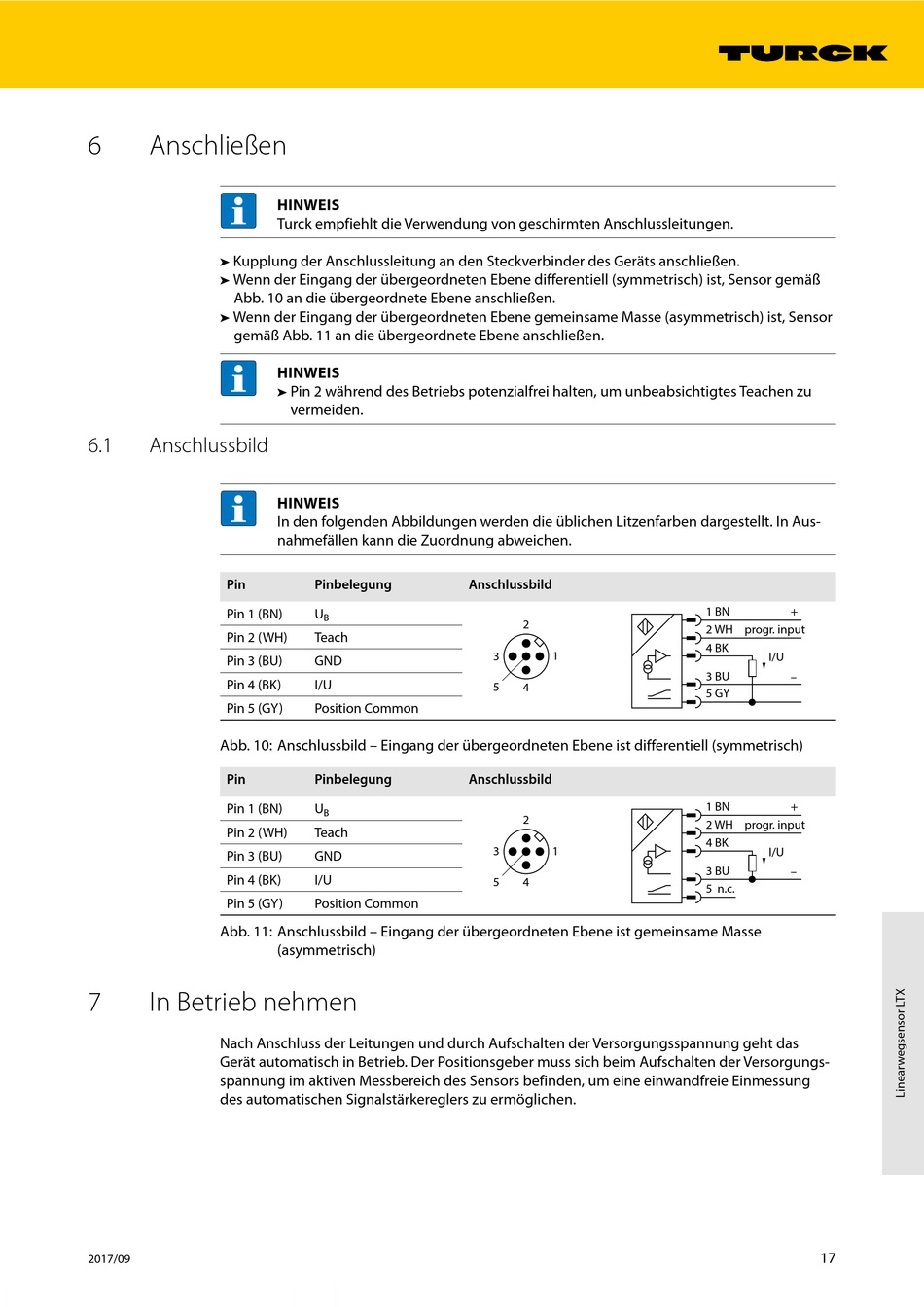

Anschließen
Kupplung der Anschlussleitung an den Steckverbinder des Geräts anschließen.
➤
➤
Wenn der Eingang der übergeordneten Ebene differentiell (symmetrisch) ist, Sensor gemäß
➤
➤
Abb. 10 an die übergeordnete Ebene anschließen.
Wenn der Eingang der übergeordneten Ebene gemeinsame Masse (asymmetrisch) ist, Sensor
➤
➤
gemäß Abb. 11 an die übergeordnete Ebene anschließen.
6.1
Anschlussbild
Pin
Pin 1 (BN)
Pin 2 (WH)
Pin 3 (BU)
Pin 4 (BK)
Pin 5 (GY)
Abb. 10: Anschlussbild – Eingang der übergeordneten Ebene ist differentiell (symmetrisch)
Pin
Pin 1 (BN)
Pin 2 (WH)
Pin 3 (BU)
Pin 4 (BK)
Pin 5 (GY)
Abb. 11: Anschlussbild – Eingang der übergeordneten Ebene ist gemeinsame Masse
7
In Betrieb nehmen
Nach Anschluss der Leitungen und durch Aufschalten der Versorgungsspannung geht das
Gerät automatisch in Betrieb. Der Positionsgeber muss sich beim Aufschalten der Versorgungs-
spannung im aktiven Messbereich des Sensors befinden, um eine einwandfreie Einmessung
des automatischen Signalstärkereglers zu ermöglichen.
2017/09
HINWEIS
Turck empfiehlt die Verwendung von geschirmten Anschlussleitungen.
HINWEIS
Pin 2 während des Betriebs potenzialfrei halten, um unbeabsichtigtes Teachen zu
➤
➤
vermeiden.
HINWEIS
In den folgenden Abbildungen werden die üblichen Litzenfarben dargestellt. In Aus-
nahmefällen kann die Zuordnung abweichen.
Pinbelegung
U
B
Teach
GND
I/U
Position Common
Pinbelegung
U
B
Teach
GND
I/U
Position Common
(asymmetrisch)
Anschlussbild
2
3
1
5
4
Anschlussbild
2
1
3
5
4
1 BN
+
2 WH progr. input
4 BK
I/U
3 BU
–
5 GY
+
1 BN
2 WH progr. input
4 BK
I/U
3 BU
–
5 n.c.
