5
Montage
5.6.1 Externe Komponenten anschließen
Die Klemmenanschlussleisten im Regelgerät des Heiz-
kessels sind mit verschiedenen Anschlüssen für den
Anschluss von externen elektrischen Komponenten aus-
gestattet.
Gefahr: Lebensgefahr durch elektrischen
Strom!
V Es muss sicher gestellt sein, dass die Hei-
zungsanlage stromlos ist.
V Durch falsch angeschlossene Kabel kann
ein fehlerhafter Betrieb mit möglicherwei-
se gefährlichen Folgen verursacht werden.
V Zwei Schrauben an der Rückwand abschrauben und
hintere Kesselhaube [2] abnehmen.
V Zwei Schrauben der Abdeckhaube [1] des Regelgerä-
tes lösen und Abdeckhaube abnehmen.
V Externe Komponenten gemäß Anschlussplan
Kapitel 2.10 an die Klemmleiste im Regelgerät
anschließen.
Gefahr: Brandgefahr durch heiße Kesselteile!
Durch heiße Kesselteile können die elektrischen
Leitungen beschädigt werden.
V Darauf achten, dass alle Leitungen in den vor-
gesehenen Kabelführungen bzw. auf dem
Wärmeschutz des Heizkessels verlegt sind.
V Alle Leitungen durch die Kabelführung [3] zum Regel-
gerät führen und nach Anschlussplan anschließen.
Alle Leitungen mit Kabelschellen sichern (Lieferum-
fang).
1. Kabelschelle mit der Leitung von oben in die Schlitze
des Schellenrahmens einsetzen.
2. Kabelschelle herunterschieben.
3. Gegendrücken.
4. Hebel nach oben umlegen.
30 Logano plus GB202-15/25/35/45 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

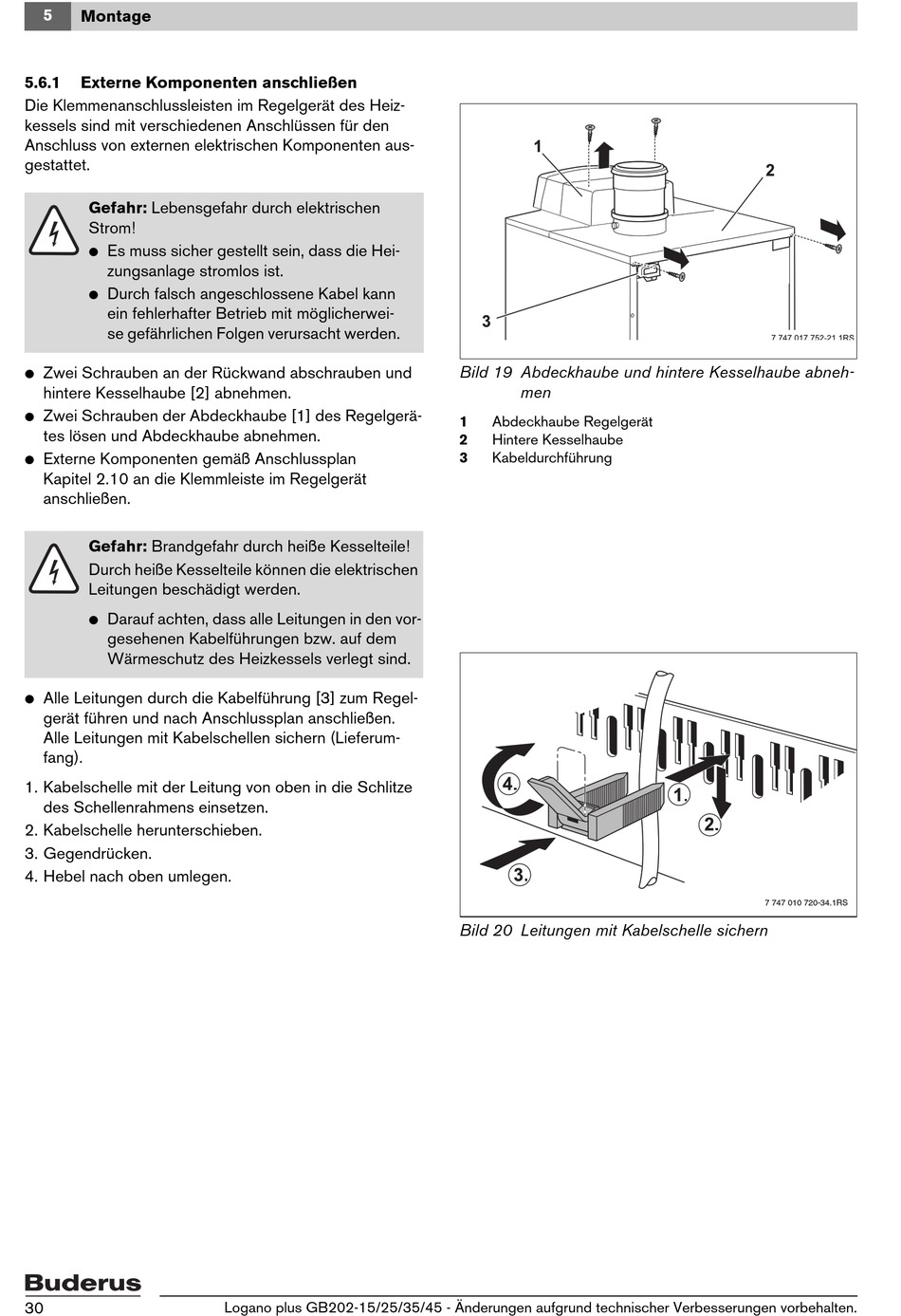

Bild 19 Abdeckhaube und hintere Kesselhaube abneh-
men
1 Abdeckhaube Regelgerät
2 Hintere Kesselhaube
3 Kabeldurchführung
Bild 20 Leitungen mit Kabelschelle sichern
7 747 010 720-34.1RS
