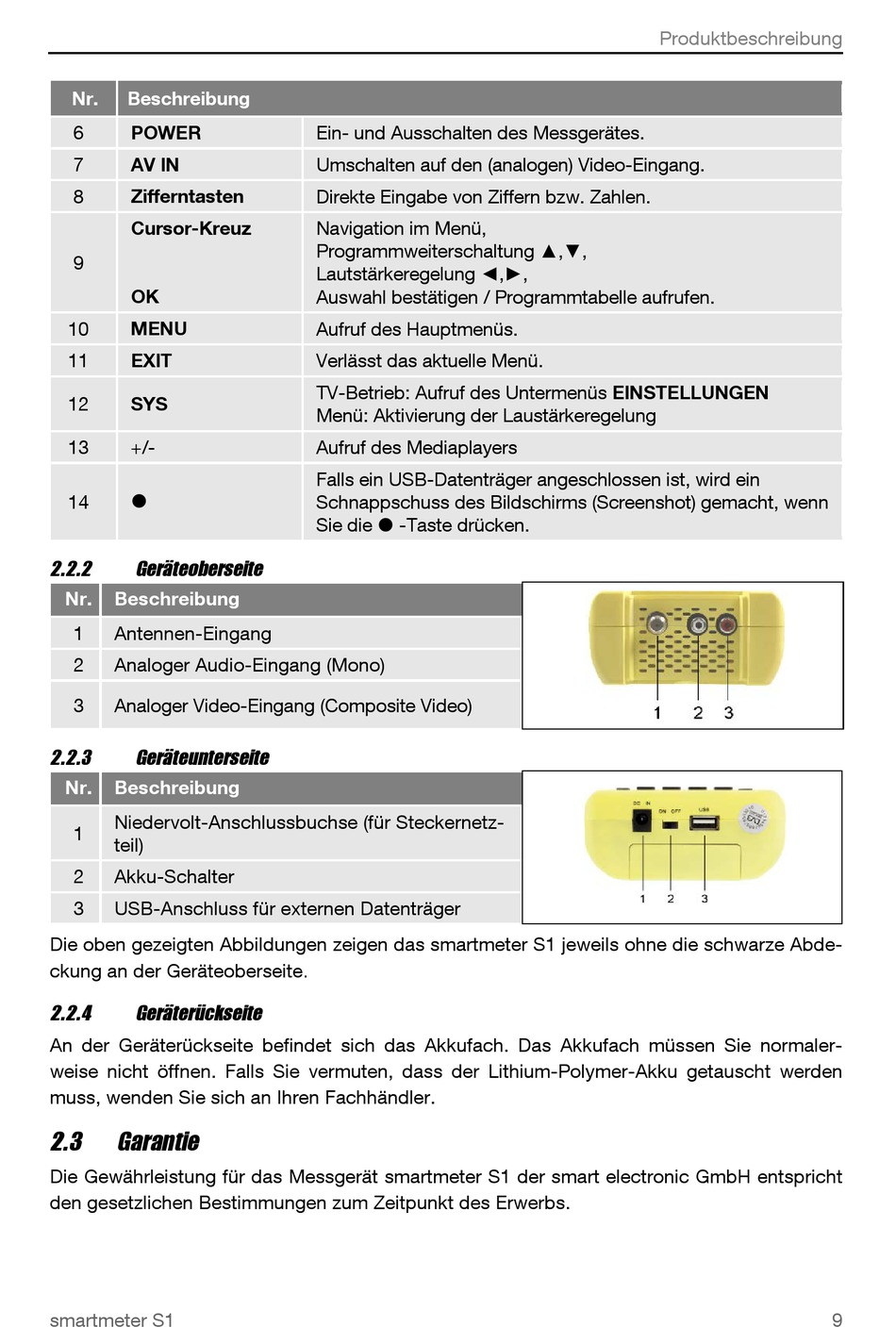

Geräteunterseite; Geräterückseite; Garantie - SMART smartmeter S1 Bedienungsanleitung

Nr. Beschreibung
6 POWER
AV IN
7
8 Zifferntasten
Cursor-Kreuz
9
OK
10 MENU
11 EXIT
SYS
12
13 +/-
14

2.2.2 Geräteoberseite
Nr. Beschreibung
1 Antennen-Eingang
2 Analoger Audio-Eingang (Mono)
3 Analoger Video-Eingang (Composite Video)
2.2.3 Geräteunterseite
Nr. Beschreibung
Niedervolt-Anschlussbuchse (für Steckernetz-
1
teil)
2 Akku-Schalter
3 USB-Anschluss für externen Datenträger
Die oben gezeigten Abbildungen zeigen das smartmeter S1 jeweils ohne die schwarze Abde-
ckung an der Geräteoberseite.
2.2.4 Geräterückseite
An der Geräterückseite befindet sich das Akkufach. Das Akkufach müssen Sie normaler-
weise nicht öffnen. Falls Sie vermuten, dass der Lithium-Polymer-Akku getauscht werden
muss, wenden Sie sich an Ihren Fachhändler.
2.3

Garantie

Die Gewährleistung für das Messgerät smartmeter S1 der smart electronic GmbH entspricht
den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
smartmeter S1
Ein- und Ausschalten des Messgerätes.
Umschalten auf den (analogen) Video-Eingang.
Direkte Eingabe von Ziffern bzw. Zahlen.
Navigation im Menü,
Programmweiterschaltung ▲,▼,
Lautstärkeregelung ◄,►,
Auswahl bestätigen / Programmtabelle aufrufen.
Aufruf des Hauptmenüs.
Verlässt das aktuelle Menü.
TV-Betrieb: Aufruf des Untermenüs EINSTELLUNGEN
Menü: Aktivierung der Laustärkeregelung
Aufruf des Mediaplayers
Falls ein USB-Datenträger angeschlossen ist, wird ein
Schnappschuss des Bildschirms (Screenshot) gemacht, wenn
Sie die  -Taste drücken.
Produktbeschreibung
9
