RUGGEDCOM RMC30
Installationsanleitung

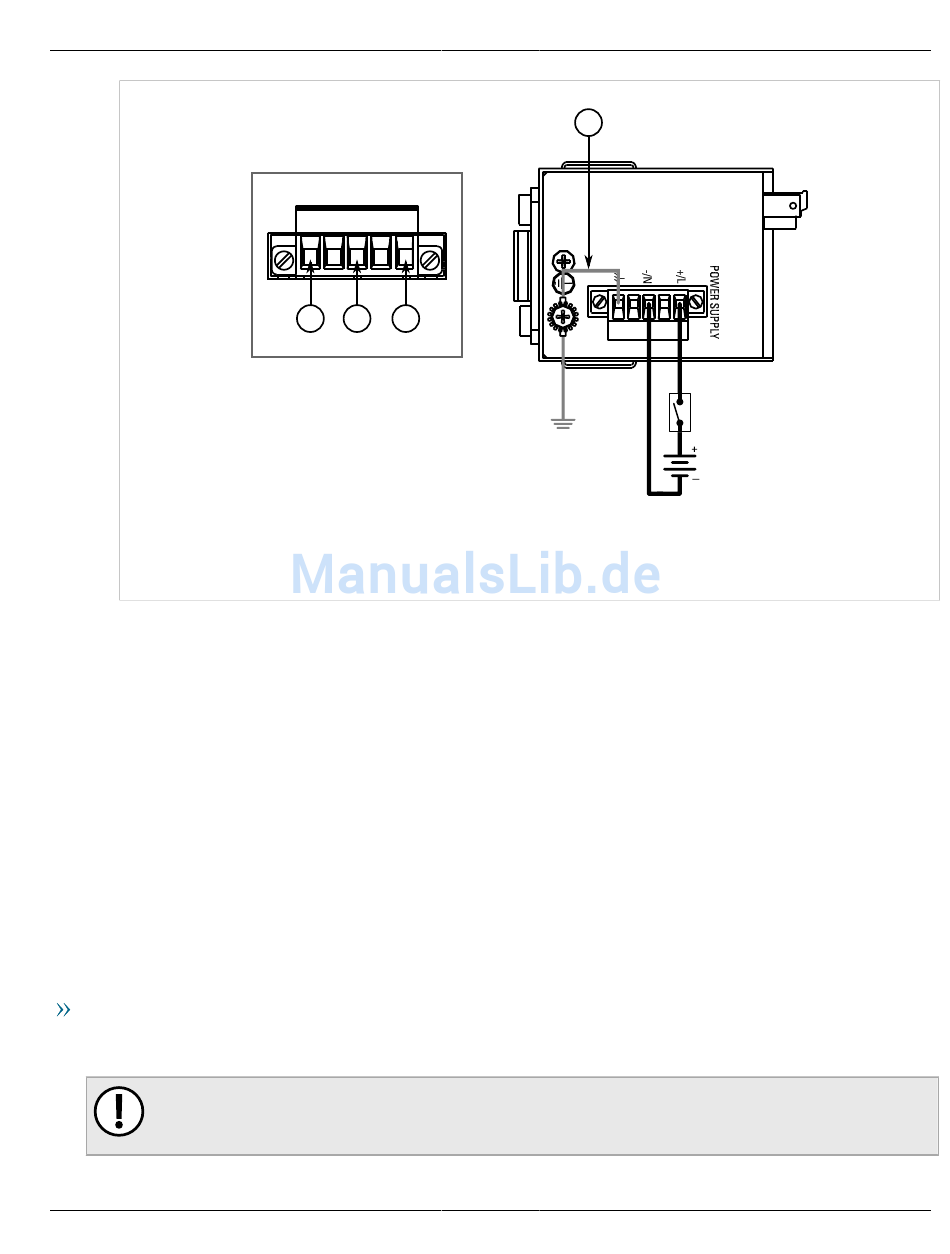

Abbildung 5: Verdrahtung der Reihenklemme
1. Klemme Plus/stromführend (+/L) 2. Klemme Minus/neutral (-/N) 3. Erdungsklemme für Überspannung 4. Geflochtenes
Erdungsband
2. Verbinden Sie den Minusdraht von der Stromquelle mit der Klemme Minus/neutral (-/N) an der
Reihenklemme.
3. Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die
Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung
dient als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente
Spannungen.
4. Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät.
Abschnitt 2.5
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROS-Konsole und
die Web-Schnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROS-
Benutzerhandbuch für den RUGGEDCOM RMC30.
Serieller RS232/RS422/RS485-Konsolenanschluss
Schließen Sie einen PC oder ein Terminal direkt an die seriellen RS232-Anschlüsse an, um auf die
Startzeitsteuerung und die RUGGEDCOM ROS-Konsolenschnittstelle zuzugreifen.
WICHTIG!
Die Konsolenschnittstelle ist lediglich als vorübergehende Verbindung während der Erstkonfiguration
oder zur Fehlerbehebung gedacht.
Anschließen an das Gerät
1 2 3
4
Kapitel 2
Installation des Geräts
11
