Kapitel 3
Kommunikations-Ports
1

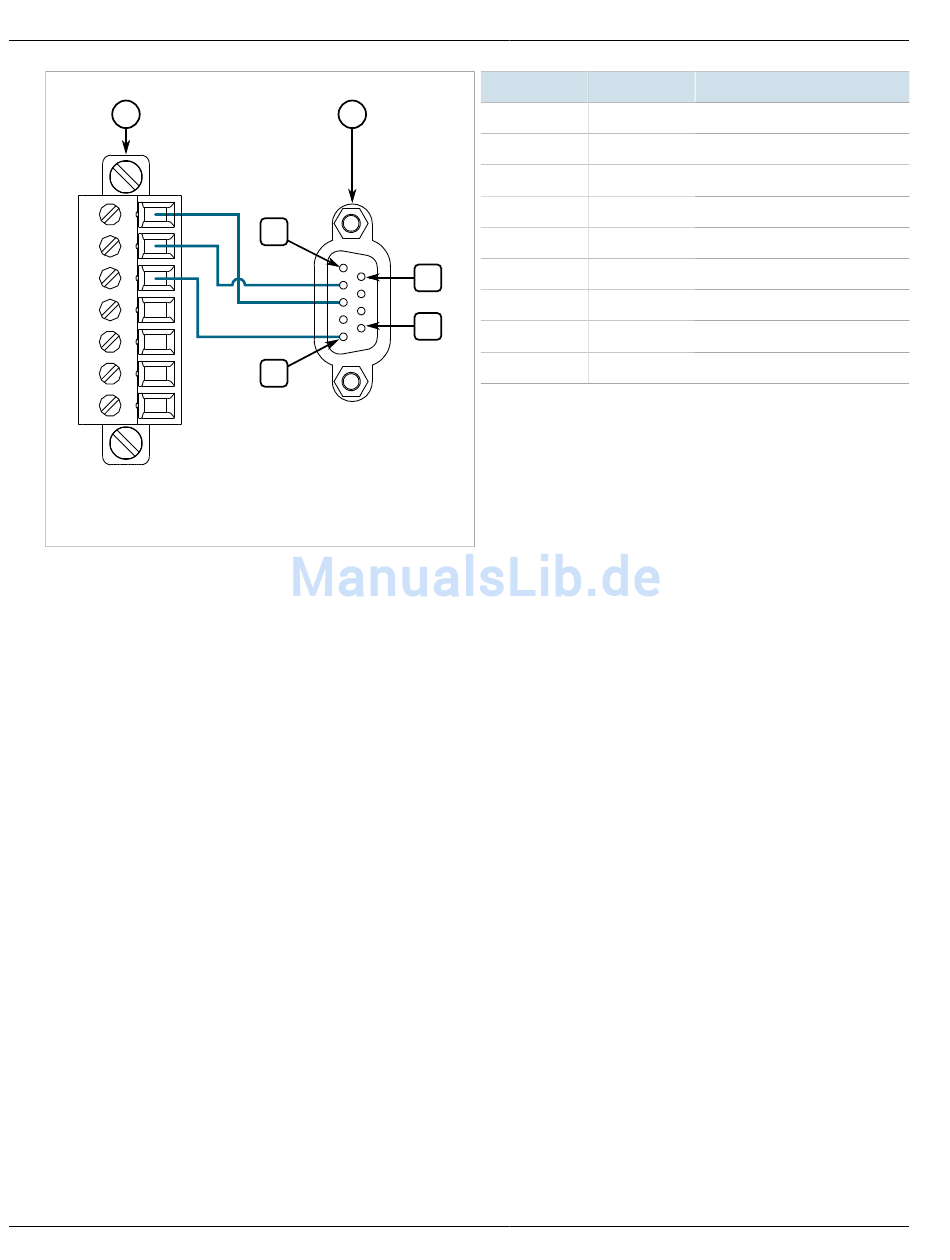

Abbildung 9: Pinbelegung RS232-Port zu Konsolenport
1. Serieller Anschluss 2. DB9-Konsolenport
Der RS232-Datenport hat zwei Betriebsarten, doch es ist jeweils nur ein Modus aktiv:
• Kommunikation mit intelligenten elektronischen Geräten (wie PLC, RTU usw.)
• Konsolenkonfiguration des Geräts
Zum Aktivieren des Modus für die Konsolenkonfiguration drücken und halten Sie Strg+Z ca. 10 Sekunden lang
beim Einschaltvorgang. Zum Deaktivieren des Konsolenmodus setzen Sie das Gerät zurück.
Abschnitt 3.2.2

RS485/422-Datenports

Die serielle Klemme enthält einen einzigen RS485/RS422-Datenport. Im Halbduplex-Modus müssen die RS485-
Verbindungen (Rx+, Rx-, COM) angeschlossen sein. Im Vollduplex-Modus müssen die RS422-Verbindungen (Rx
+, Rx-, Tx+, Tx-, COM) angeschlossen sein. Sowohl RS485 als auch RS422 können mit Multidrop-Netzwerken
arbeiten, um eine schnellere serielle Master/Slave-Netzwerkkommunikation zu erreichen. Bei beiden
Verbindungsarten, RS485 und RS422, sind die folgenden allgemeinen Richtlinien zu beachten:
• Verwenden Sie geschirmte Kabel, um die Auswirkungen von elektrischem Umgebungsrauschen zu minimieren.
• Innerhalb einer einzelnen Sequenz oder innerhalb eines Rings muss die richtige Polarität eingehalten werden.
• Die Anzahl der verdrahteten Geräte darf 32 nicht überschreiten, und die Gesamtentfernung muss kleiner sein
als 1219 m (4000 ft) bei 100 kBit/s.
• Die Anschlüsse für die gemeinsame Leitung müssen mit dem Bezugsleiter innerhalb der Schirmung verbunden
werden.
• Die Schirmung muss an einem einzelnen Punkt mit Erde verbunden werden, um Schleifenströme zu verhindern.
• Das verdrillte Paar muss an jedem Ende der Kette abgeschlossen werden (typischerweise mit einem Widerstand
von 120 Ohm und einem über das verdrillte Paar in Reihe geschalteten Kondensator von 10 nF).
16
2
1
6
9
5
DB9-Pin Bezeichnung
1 Reserviert (nicht anschließen)
2 RD
3 TD
4 Reserviert (nicht anschließen)
5 SGND
6 Reserviert (nicht anschließen)
7 Reserviert (nicht anschließen)
8 Reserviert (nicht anschließen)
9 Reserviert (nicht anschließen)
RUGGEDCOM RMC30
Installationsanleitung
Beschreibung
Daten empfangen
Daten senden
Signalmasse
RS485/422-Datenports
