Kommunikations-Ports

Der RUGGEDCOM RMC30 kann mit Kommunikations-Ports verschiedener Typen ausgestattet werden, um seine
Funktionen und Leistungsfähigkeit zu erweitern.

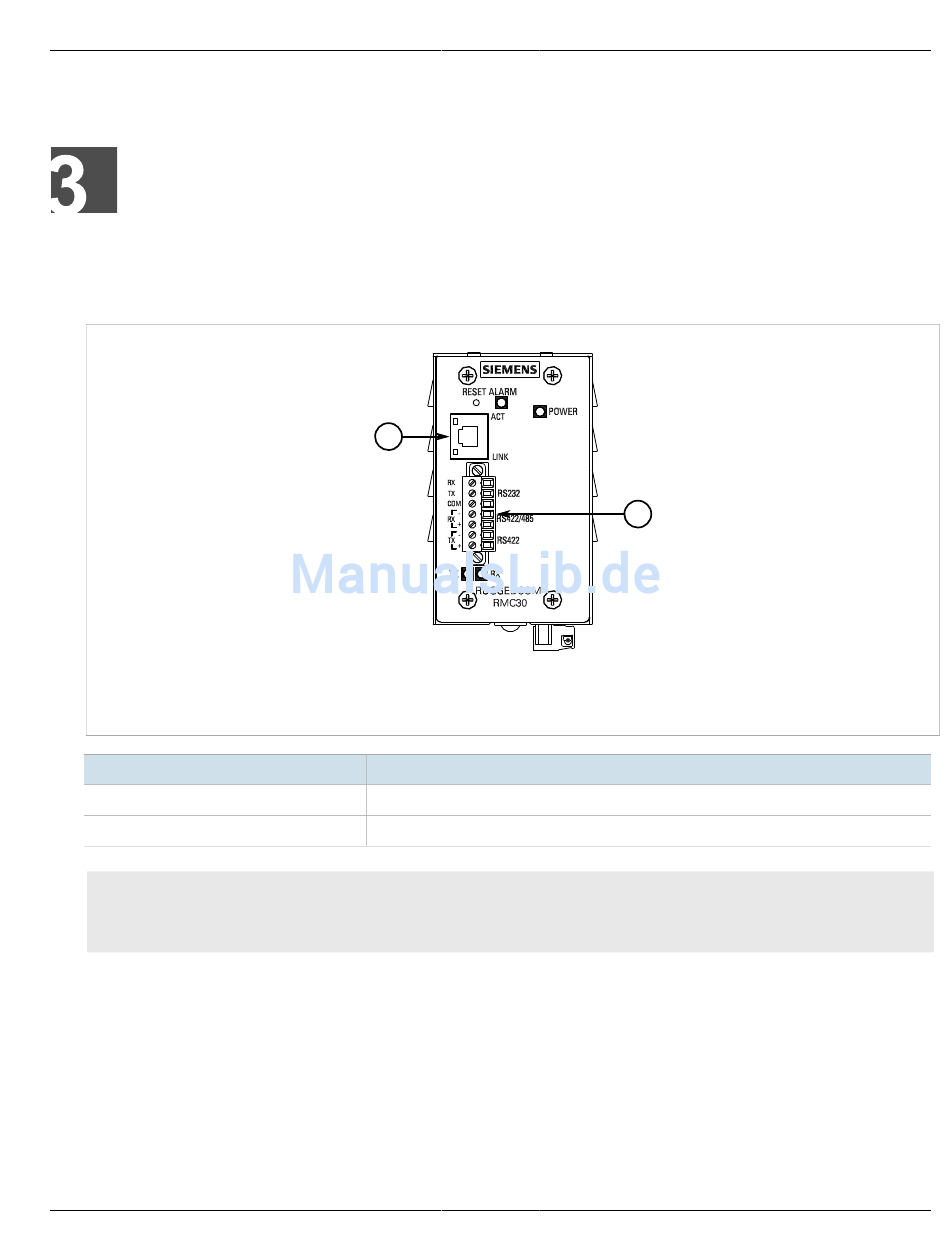

Abbildung 6: Port-Zuweisung
1. Port 1 2. Port 2
Port
1
2
INHALT
• Abschnitt 3.1, „ Ethernet-Port in Kupfertechnik "
• Abschnitt 3.2, „Serieller Anschluss"
Abschnitt 3.1

Ethernet-Port in Kupfertechnik

Der RUGGEDCOM RMC30 unterstützt einen einzelnen 10Base-TX Ethernet-Port, der den Anschluss eines
standardmäßigen ungeschirmten, paarweise verdrillten Kabels (UTP) der Kategorie 5 (CAT-5) mit RJ45-
Steckverbinder zulässt. Die RJ45-Buchse ist direkt mit der Gehäusemasse am Gerät verbunden und kann ein
geschirmtes, paarweise verdrilltes Kabel (STP) der Kategorie CAT-5 aufnehmen.
Ethernet-Port in Kupfertechnik
1
Typ
Ethernet-Port in Kupfertechnik
Serieller Anschluss RS232/RS485/RS422
Kommunikations-Ports
2
