Kapitel 2
Installation des Geräts

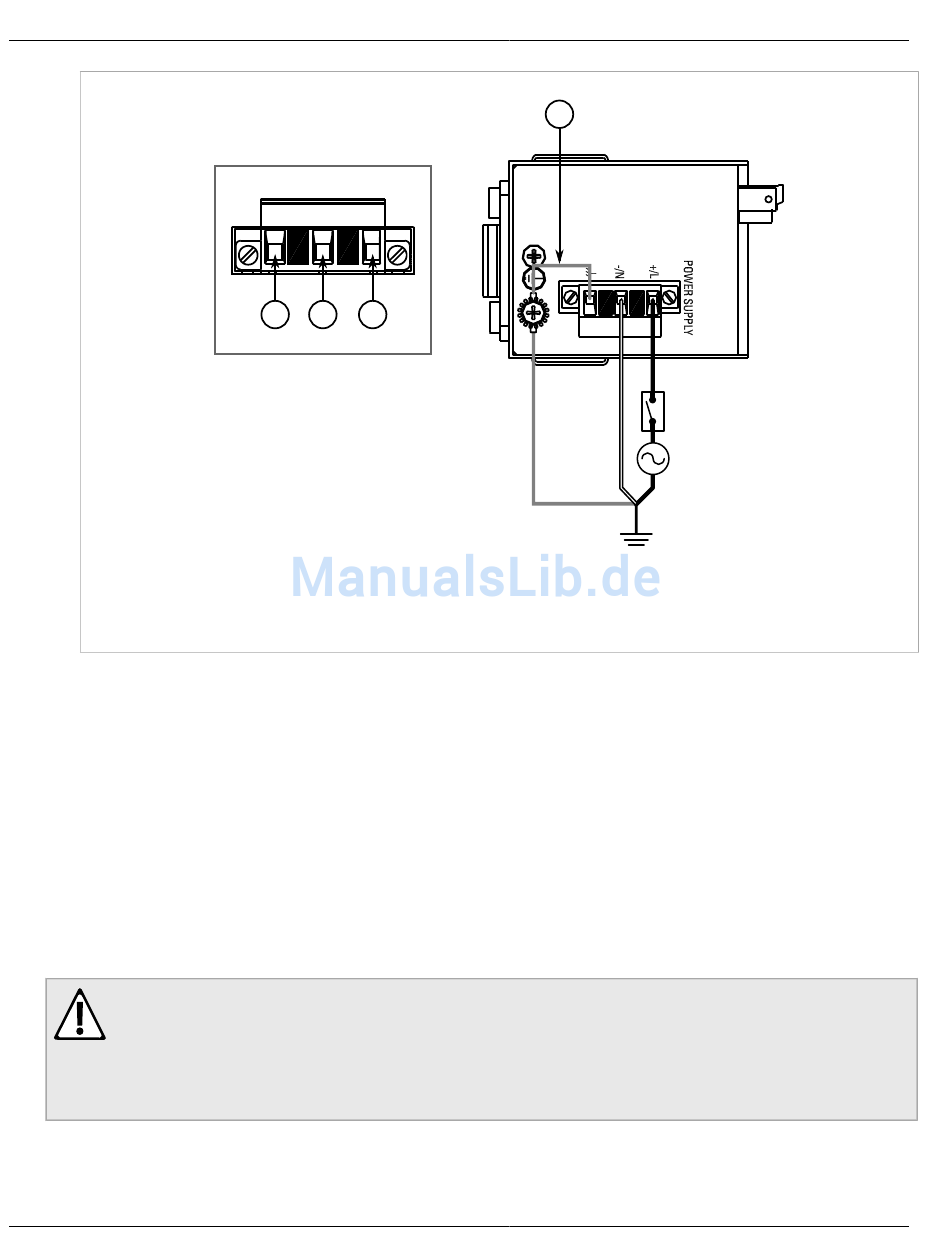

Abbildung 4: Verdrahtung der Reihenklemme
1. Klemme Plus/stromführend (+/L) 2. Klemme Minus/neutral (-/N) 3. Erdungsklemme für Überspannung 4. Geflochtenes
Erdungsband
2. Verbinden Sie den Minusdraht von der Stromquelle mit der Klemme Minus/neutral (-/N) an der
Reihenklemme.
3. Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die
Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung
dient als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente
Spannungen.
4. Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät.
Abschnitt 2.4.2

Anschluss an Wechselstrom

Zum Anschließen einer DC-Versorgung (Hoch- oder Niederspannung) an das Gerät gehen Sie wie folgt vor:
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im
Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und
an Gehäusemasse angeschlossen ist. Dieses Kabel verbindet die Schutzschaltung gegen transiente
Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung
während der Prüfung zu verhindern.
1. Verbinden Sie den Plusdraht von der Stromquelle mit der Klemme Plus/stromführend (+/L) an der
Reihenklemme.
10
1 2 3
4
Anschluss an Wechselstrom
RUGGEDCOM RMC30
Installationsanleitung
