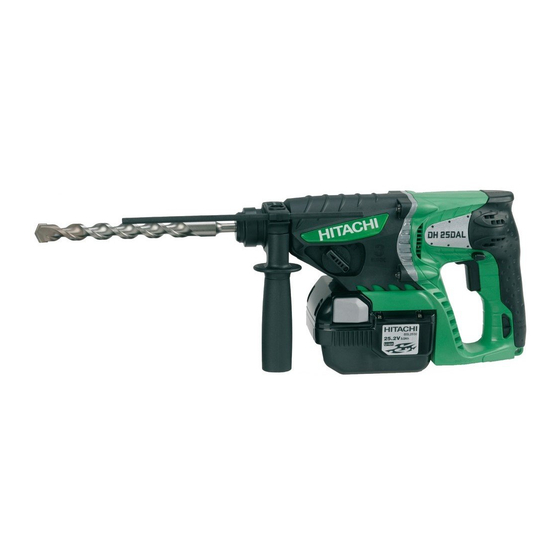

Hitachi DH 25DAL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hitachi Anleitungen
  4. Bohrhammer
  5. DH 25DAL
  6. Bedienungsanleitung
Hitachi DH 25DAL Bedienungsanleitung

Hitachi DH 25DAL Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DH 25DAL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen
Cordless Rotary Hammer
Akku-bohrhammer
™Ê˘ÚÔ‰Ú··ÓÔ ÂÚÈÛÙÚÔÊÈÎÔ Ì·Ù·ÚÈ·˜
Młotowiertarka akumulatorowa
Akkus fúrókalapács
Akku vrtací kladivo
Akülü delici
AkkyÏyÎÓÚopÌêÈ ÔepÙopaÚop
DH 25DL
DH 36DL
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
∆ιαβάστε προσεκτικά και κατανοήσετε αυτές τις οδηγίες πριν τη χρήση.
Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść.
Használat előtt olvassa el figyelmesen a használati utasítást.
Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.
Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.
BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.
Handling instructions
Bedienungsanleitung
Οδηγίες χειρισµού
Instrukcja obsługi
Kezelési utasítás
Návod k obsluze
Kullanım talimatları
àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË
DH 25DAL
•
DH 36DAL
•
DH36DAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi DH 25DAL

Inhaltszusammenfassung für Hitachi DH 25DAL

  • Seite 1 ™Ê˘ÚÔ‰Ú··ÓÔ ÂÚÈÛÙÚÔÊÈÎÔ Ì·Ù·ÚÈ·˜ Młotowiertarka akumulatorowa Akkus fúrókalapács Akku vrtací kladivo Akülü delici AkkyÏyÎÓÚopÌêÈ ÔepÙopaÚop DH 25DL DH 25DAL • DH 36DL DH 36DAL • DH36DAL Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
  • Seite 3 (a)L (b)M (c)N...
  • Seite 4 English Deutsch Polski Ελληνικά Rechargeable battery Batterie Επαναφορτιζ µενη µπαταρία Akumulator Latch Schnapper Μάνδαλο Zapadka Guide rail of battery Führungsschiene der Batterie Τροχιογραµµή της µπαταρίας Prowadnica akumulatora Push Drücken Σπρώξε Wciśnij Housing Gehäuse Περίβληµα Obudowa Pull out Herausziehen Τραβήξτε έξω Wyciągnij Insert Einsetzen...
  • Seite 5 Magyar Čeština Türkçe PyccÍËÈ Tölthető akkumulátor Akumulátor AÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ Íarj edilebilir batarya Retesz Zámek îËÍcaÚop Mandal Akkumulátor vezetősínje Vodicí kolejnička akumulátoru HaÔpaÇÎÓïçaÓ ÄaÚapeË Batarya için kılavuz çubuåu Benyomni Zatlačit HaÊaÚë Basınız Burkolat PlášŅ KopÔyc Batarya Yuvası Kihúzni Zatáhnout Çekin BêÚaçËÚë Bedugni Zasunout Yerleßtirin...

  • Seite 6: General Safety Rules

    English d) Remove any adjusting key or w rench before GENERAL SAFETY RULES turning the pow er tool on. A w rench or a key left attached to a rotating part WARNING! of the pow er tool m ay result in personal injury. Read all instructions e) Do not overreach.
  • Seite 7 English 13. Do not touch the bit during or im m ediately after c) Use pow er tools only w ith specifically designated operation. The bit becom es very hot during battery packs. operation and could cause serious burns. Use of any other battery packs m ay create a risk 14.

  • Seite 8: Specifications

    English SPECIFICATIONS POWER TOOL M odel DH25DL DH25DAL DH36DL DH36DAL No-load speed Save/Pow er 0 – 550 m in / 0 – 1100 m in –1 –1 Full-load im pact rate Save/Pow er 0 – 2250 m in / 0 – 4500 m in –1 –1 Concrete...
  • Seite 9 English Anchor setting adapter (for m anual ham m er) OPTIONAL ACCESSORIES (sold separately) Anchor size 1. Battery (BSL2530, BSL3626) W1/4" W5/16" Anchor setting adapter W3/8" (for m anual ham m er) W1/2" W5/8" 4. Bolt placing operation w ith Chemical Anchor. (rotation + hammering) Standard socket (SDS-plus shank)

  • Seite 10: Battery Rem Oval/ Installation

    English 10. Driving Screw s (rotation only) BATTERY REM OVAL/ INSTALLATION 1. Battery removal Hold the handle tightly and push the battery latches Chuck adapter (D) to rem ove the battery (see Figs. 1 and 2). (SDS plus shank) CAUTION: Never short-circuit the battery.

  • Seite 11: Prior To Operation

    English (2) Regarding the temperatures of the rechargeable battery If you continue to use the tool and exhaust the The tem peratures for rechargeable batteries are as electric current, the battery m ay be dam aged and show n in the table below , and batteries that have its life w ill becom e shorter.

  • Seite 12: How To Use

    English CAUTION: 5. Confirm the direction of bit rotation (Fig. 9) When the drill bit touches construction iron bar, the The bit rotates clockw ise (view ed from the rear bit w ill stop im m ediately and the rotary ham m er side) by pushing the R-side of the push button.

  • Seite 13: Maintenance And Inspection

    Repair, m odification and inspection of Hitachi Pow er supporting on the rest. (Fig. 15) Tools m ust be carried out by a Hitachi Authorized 8. Sw itching betw een the “SAVE“ and the “POWER“ Service Center.

  • Seite 14: Allgem Eine Sicherheitsm Assnahm En

    Deutsch Bei der Arbeit m it Elektrow erkzeugen können ALLGEM EINE SICHERHEITSM ASSNAHM EN bereits kurze Phasen der Unaufm erksam keit zu schw eren Verletzungen führen. WARNUNG! b) Benutzen Sie Schutzausrüstung. Tragen Sie Lesen Sie sämtliche Hinw eise durch immer einen Augenschutz. Wenn nicht säm tliche nachstehenden Anw eisungen Schutzausrüstung w ie Staubm aske, rutschsichere befolgt w erden, kann es zu Strom schlag, Brand und/oder...

  • Seite 15: Vorsichtsm Assnahm En Für Den Akku- Bohrschrauber

    Deutsch einer Tem peratur über 40° C kann die Batterie nicht Beschädigungen lassen geladen w erden. Die beste Tem peratur zum Laden Elektrowerkzeug reparieren, ehe Sie es benutzen. w äre von 20 – 25° C. Viele Unfälle m it Elektrow erkzeugen sind auf Das Ladegerät nicht fortlaufend laden.

  • Seite 16: Technische Daten

    Deutsch Wenn das Werkzeug überlastet ist, kann es zum Wenn Sie ein Leck oder Rußgeruch feststellen, Abschalten des M otors kom m en. Lassen Sie in verm eiden Sie jeglichen Kontakt m it Feuerstellen. diesem Fall den Schalter des Geräts los und Verm eiden Sie eine Verw endung an Orten, an beseitigen Sie die Ursache der Überlastung.
  • Seite 17 Deutsch STANDARDZUBEHÖR DH25DL (2SLRK) DH25DAL (2SLRK) 1 Handgriff ........................... 1 2 Tiefenm esser ........................1 3 Ladegerät .......................... 1 4 Plastikgehäuse ........................1 5 Zusatzbatterie ........................1 DH36DL (2SLRK) DH36DAL (2SLRK) 1 Handgriff ........................... 1 2 Tiefenm esser ........................1 3 Ladegerät ..........................
  • Seite 18 Deutsch 3. Ankereinsatz (dreh- und schlagbohren) 8. Löcherbohren und Schneidschraube (nur Drehung) Adapter für Ankerbefestigung (m it Bohrham m er) Bohrfutter, Bohrfutteradapter (G) und Bohrfutterschlüssel Ankergröße W1/4" Adapter für W5/16" Ankerbefestigung W3/8" (m it Bohrham m er) Spezial- Bohrfutter Bohrfutteradapter (G) (SDS-Plus Schaft) schraube (13VLR)

  • Seite 19: Herausnehm En/ Einsetzen Der Batterie

    Deutsch ANWENDUNGEN LADEN Dreh- und Häm m erfunktion Vor Gebrauch des Akku-Bohrham m ers, den Akkum ulator Bohren von Ankerlöchern w ie folgt laden. Bohren von Löchern in Beton 1. Den Netzstecker des Ladegerätes in eine Steckdose Bohren von Löchern in Kachel einstecken Nur Drehbohrfunktion Beim Anschluß...
  • Seite 20 Deutsch 4. Den Netzstecker des Ladegeräts aus der Steckdose HINWEIS: Achten Sie bei der Verw endung von Werkzeugen ziehen w ie Bohrern usw . darauf, von unserer Firm a 5. Das Ladegerät fest halt en und die Bat t erie bezeichnete M arkenteile zu verw enden.
  • Seite 21 Deutsch Tafel 4 3. Nur Drehbohren Die M arkierung „ ” m it der M arkierung „ ” durch M ögliche Spitzendurch- Drehen des Um stellhebels auf “ Bohren” einstellen. Tiefe Dauerbohrzahl (Löcher) messer (Abb. 8-a, Abb. 8-b) (m m ) (m m ) DH25DL/DH25DAL DH36DL/DH36DAL Zum Bohren von Holz oder M etall das m itgelieferte...

  • Seite 22: Instandhaltung Und Nachprüfung

    Zeitraum ohne Schm ierfettw echsel verw endet w erden kann. Sollte Schm ierfett aufgrund Auf Hitachi-Elektrow erkzeuge gew ähren w ir eine Garantie gelöster Schrauben austreten, bitte für die Ausw echslung unter Zugrundelegung der jew eils geltenden gesetzlichen des Schm ierfetts die nächstgelegene Kundendienststelle...
  • Seite 23 ∂ÏÏËÓÈο b) ÃÚËÛÈÌÔÔț٠ÂÍÔÏÈÛÌfi ·ÛÊ·Ï›·˜, ¡· ÊÔÚ¿Ù °∂¡π∫Õ ª∂∆ƒ∞ ∞™º∞§∂π∞™ ¿ÓÙÔÙ ÚÔÛٷ٢ÙÈο Á˘·ÏÈ¿ ÁÈ· Ù· Ì¿ÙÈ·. Εξοπλισµ ς ασφαλείας πως µάσκα για τη σκ νη, ¶ƒ√™√Ã∏! αντιολισθητικά υποδήµατα, σκληρ κάλυµµα ¢È·‚¿ÛÙ fiϘ ÙȘ Ô‰ËÁ›Â˜ κεφαλής ή προστατευτικά ακοής που Αν δεν τηρηθούν λες...
  • Seite 24 ∂ÏÏËÓÈο ™Â ÂÚ›ÙˆÛË ‚Ï¿‚˘, ÙÔ ËÏÂÎÙÚÈÎfi ÂÚÁ·ÏÂ›Ô ¶ƒ√ºÀ§∞∫∆π∫∞ ª∂∆ƒ∞ °π∞ ∆√ Ú¤ÂÈ Ó· ÂÈÛ΢·ÛÙ› ÚÈÓ ¯ÚËÛÈÌÔÔÈËı›. ¶∂ƒπ™∆ƒ√ºπ∫√ ™ºÀƒ√¢ƒ∞¶∞¡√ ª¶∞∆∞ƒπ∞™ Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά. Πάντοτε φορτίζετε την µπαταρία σε θερµοκρασία f) ¢È·ÙËÚ›Ù ٷ ÂÚÁ·Ï›· ÎÔ‹˜ ÎÔÊÙÂÚ¿ Î·È Î·ı·Ú¿. ανάµεσα...
  • Seite 25 ∂ÏÏËÓÈο Μην χρησιµοποιείτε τη µπαταρία για χρήση άλλη ¶ƒ√™√Ã∏: °π∞ ª¶∞∆∞ƒπ∂™ π√¡∆ø¡ §π£π√À πέραν της προβλεπ µενης. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς Για να επεκτείνεται ο χρ νος ζωής της, η µπαταρία η διαδικασία φ ρτισης της µπαταρίας ακ µα και ι...
  • Seite 26 ∂ÏÏËÓÈο ∫∞¡√¡π∫∞ ∂•∞ƒ∆∏ª∞∆∞ DH25DL (2SLRK) DH25DAL (2SLRK) χερούλι ......................1 1 Πλευρικ 2 Μετρητής βάθους ......................1 3 Φορτιστής ......................... 1 4 Πλαστική θήκη ......................... 1 5 Επιπρ σθετη µπαταρία ....................1 DH36DL (2SLRK) DH36DAL (2SLRK) χερούλι ......................1 1 Πλευρικ 2 Μετρητής...
  • Seite 27 ∂ÏÏËÓÈο 3. ∆ÔÔı¤ÙËÛË ¿ÁÎÈÛÙÚÔ˘ (ÂÚÈÛÙÚÔÊ‹ + ÛÊ˘ÚËÏ¿ÙËÛË) 8. ÕÓÔÈÁÌ· ÙÚ˘ÒÓ Î·È ‚›‰ˆÌ· ‚ȉÒÓ (ÂÚÈÛÙÚÔÊ‹ ÌfiÓÔ) Προσαρµογέας για την τοποθέτηση του άγκιστρου Σφικτήρας τρυπανιού, προσαρµογέας σφικτήρα (G), (για ηλεκτρικ περιστροφικ σφυροδράπανο) ειδική βίδα και κλειδί σφικτήρα Μέγεθος άγκιστρου Προσαρµογέας για την W1/4”...
  • Seite 28 ∂ÏÏËÓÈο 2. µ¿ÏÙ ÙËÓ Ì·Ù·Ú›· ̤۷ ÛÙÔ ÊÔÚÙÈÛÙ‹ ∞º∞πƒ∂™∏ ∫∞π ∆√¶√£∂∆∏™∏ ª¶∞∆∞ƒπ∞™ Τοποθετήστε την µπαταρία σταθερά, µέχρι να ακουµπήσει στη βάση του διαµερίσµατος του 1. ∞Ê·›ÚÂÛË Ì·Ù·Ú›·˜ φορτιστή. Κρατήστε το χερούλι γερά και σπρώξετε τα µάνταλα ¶ƒ√™√Ã∏ της µπαταρίας για να αφαιρέσετε την µπαταρία Αν...
  • Seite 29 ∂ÏÏËÓÈο ¶ƒ√™√Ã∏ ¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞ Αν η µπαταρία φορτίζεται καθώς είναι ζεστή επειδή αφέθηκε για µεγάλο χρονικ διάστηµα σε µια θέση 1. ™ÙÂÚ¤ˆÛË Ù˘ ÏÂ›‰·˜ ÙÚ˘·ÓÈÔ‡ (∂ÈÎ. 4, 5) που δέχεται απευθείας το ηλιακ φως ή επειδή η ¶ƒ√™√Ã∏: µπαταρία µ λις είχε χρησιµοποιηθεί, η δοκιµαστική Για...
  • Seite 30 ∂ÏÏËÓÈο Πετάξετε τα σωµατίδια µετά απ κάθε δύο µε τρεις Η περιστροφική ταχύτητα του περιστροφικού τρύπες κατά το τρυπάνισµα. σφυροδράπανου µπαταρίας µπορεί να ρυθµιστεί Παρακαλώ αντικαταστήστε την λεπίδα του τρυπανιού µεταβάλλοντας την ποσ τητα τραβήγµατος της µετά την αφαίρεση του συλλέκτη σκ νης (Β). σκανδάλης...
  • Seite 31 ¶ƒ√™√Ã∏ µεγαλύτερες απ 5 mm σε διάµετρο. Η επισκευή, η τροποποίηση και ο έλεγχος των Αυτή µπορεί να χρησιµοποιηθεί για το άνοιγµα Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται τρυπών σε ξύλο ή µέταλλο. απ ένα Εξουσιοδοτηµένο Kέντρο Σέρβις της Hitachi.
  • Seite 32 Κατά συνέπεια, ορισµένα τµήµατα µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση. ∂°°À∏™∏ Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τους κανονισµούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιές λ γω κακής χρήσης, κακοποίησης ή φυσιολογικής...

  • Seite 33: Ogólne Wskazówki Bezpieczeństwa

    Polski Urządzenia elektrycznego powinny OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA obsługiwać osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu OSTRZEŻENIE! lub lekarstw. Należy przeczytać wszystkie instrukcje Chwila nieuwagi podczas pracy z urządzeniem może Nieprzestrzeganie któregokolwiek z zamieszczonych poniżej stać się przyczyną poważnych obrażeń. zaleceń...
  • Seite 34 Polski Uszkodzone urządzenie powinno zostać ŚRODKI OSTROŻNOŚCI STOSOWANE PRZY natychmiast przekazane do naprawy. UŻYWANIU BEZPRZEWODOWEJ Wiele wypadków spowodowane jest niewłaściwą MŁOTOWIERTARKA TARKI konserwacją urządzeń elektrycznych. f) Narzędzia tnące powinny być naostrzone i czyste. Zawsze ładuj akumulator w temperaturze od 0 do Odpowiednio naostrzone narzędzia nie będą...
  • Seite 35 Polski W przypadku zaistnienia okoliczności opisanych w punktach Nie poddawaj akumulatora działaniu wysokiej 1 i 2 nawet naciśnięcie wyłącznika nie spowoduje temperatury lub wysokiego ciśnienia, np. poprzez uruchomienia urządzenia. Nie jest to wadą, lecz wynikiem umieszczanie go w kuchence mikrofalowej, suszarce zadziałania zabezpieczenia.
  • Seite 36 Polski STANDARDOWE WYPOSAŻENIE I PRZYSTAWKI DH25DL (2SLRK) DH25DAL (2SLRK) 1 Uchwyt boczny ......................... 1 2 Ogranicznik głębokości ..................... 1 3 Ładowarka ..........................1 4 Plastykowe pudełko ......................... 1 5 Dodatkowy akumulator ..................... 1 DH36DL (2SLRK) DH36DAL (2SLRK) 1 Uchwyt boczny ......................... 1 2 Ogranicznik głębokości .....................
  • Seite 37 Polski 9. Wiercenie otworów (tylko obroty) Adaptor osadzaka kotew (do młotka ręcznego) Rozmiar kotwy W1/4” W5/16” Uchwyt narzędziowy Adaptor uchwytu (D) W3/8” (13VLA) (Uchwyt SDS-plus) Adaptor osadzaka kotew W1/2” (do młotka ręcznego) W5/8” 4. Mocowanie wkrętów z kotwą chemiczną. (obroty + uderzenia) Klucz uchwytu narzędziowego...
  • Seite 38 Polski 3. Ładowanie ŁADOWANIE Gdy włożysz akumulator do ładowarki, rozpocznie się ładowanie i lampka kontrolna będzie się paliła ciągłym Przed użyciem elektronarzędzia należy naładować czerwonym światłem. akumulator, jak to opisano poniżej. Kiedy akumulator będzie całkowicie naładowany, 1. Włącz wtyczkę przewodu zasilającego ładowarki do lampka kontrolna będzie migać...

  • Seite 39: Przed Rozpoczęciem Pracy

    Polski Przy włączaniu młotowiertarki w momencie, gdy W odniesieniu do wyładowania elektrycznego w pojemnik na pył (B) nie styka się z betonową przypadku nowych akumulatorów itp. powierzchnią, pojemnik na pył (B) obraca się wraz z Jako że elektrolit zawarty w nowych lub dłłuższy czas wiertłem.

  • Seite 40: Jak Używać

    Polski (2) Wkręcanie śrub do drewna JAK UŻYWAĆ Przed przystąpieniem do dokręcania śrub do drewna wywierć w drewnianej powierzchni otwór pilotowy ZALECENIA dotyczące akumulatora litowo-jonowego dostosowany do rozmiaru śruby. Dopasuj wkrętak do Aby wydłużyć żywotność akumulatora litowo-jonowego, rowków w łbie śruby i delikatnie wkręcaj śruby w został...

  • Seite 41: Konserwacja I Inspekcja

    Polski Używanie urządzenia, które nie zostało właściwie WSKAZÓWKA: nasmarowane, może spowodować jego uszkodzenie i W zwiazku z prowadzonym przez Hitachi programem badań skrócenie trwałości. i rozwoju, specyfikacje te mogą się zmienić w każdej chwili UWAGA bez uprzedzenia. Do smarowania tego urządzenia stosowany jest specjalny smar (FG-6A), dlatego używanie innego smaru może...
  • Seite 42 Magyar A védőfelszerelések, pl. a pormaszk, a csúszásbiztos ÁLTALÁNOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK biztonsági cipő, a védősisak és a füldugó használata csökkenti a sérülésveszélyt. FIGYELEM! c) Kerülje a gép véletlenszerű beindítását. Mielőtt a Olvassa végig az utasításokat csatlakozó dugót a dugaszolóaljzatba bedugja, Az alábbi utasítások be nem tartása áramütést, tüzet és mindig győződjék meg róla, hogy a készülék ki súlyos sérülést okozhat.
  • Seite 43 Magyar 5) Akkumulátoros szerszám használata és ápolása Az akkumulátortöltő szellőzőnyílásaiba dugott fém a) Az akkumulátor-köteg behelyezése előtt győződjön vagy gyúlékony tárgyak elektromos áramütést, vagy meg róla, hogy a kapcsoló a ki helyzetben van-e. az akkumulátortöltő sérülését okozhatják. akkumulátor-köteg behelyezése olyan Kimerült és tölthetetlenné...

  • Seite 44: M Szaki Adatok

    Magyar Az akkumulátort tartsa tűztől távol, ha szivárgást Kezelés nélkül a folyadék látáskárosodást okozhat. vagy áporodott szagot észlel. Ha a folyadék bőrével vagy ruházatával érintkezik, Ne használja az akkumulátort erős statikus azonnal mossa le folyó vízzel. elektromosság közelében. A folyadék irritálhatja a bőrt. 10.
  • Seite 45 Magyar Horgony adapter (kézi kalapácshoz) OPCIONÁLIS TARTOZÉKOK (külön beszerezhetők) Horgony mérete 1. Akkumulátor (BSL2530, BSL3626) W1/4” W5/16” W3/8” Horgony adapter W1/2” (kézi kalapácshoz) W5/8” 4. Csavarbehelyező művelet vegyi horgonnyal. (forgás + kalapács üzemmód) A piacon kapható (SDS-plusz szár) Hasznos lehet egy pár extra akkumulátor előkészítése. standard persely 12,7 mm vegyi horgony adapter 2.

  • Seite 46: Az Akkumulátor Kivétele/Behelyezése

    Magyar 10. Csavarok behajtása (csak forgás) AZ AKKUMULÁTOR KIVÉTELE/BEHELYEZÉSE 1. Az akkumulátor kivétele Tartsa szorosan a markolatot, és nyomja be az Korona száma. Tokmány adapter (D) akkumulátor reteszeit az akkumulátor eltávolításához (SDS-plusz szár) (Lásd 1. és 2. Ábrák). FIGYELEM Korona száma. Csavar mérete Hossz Soha ne zárja rövidre az akkumulátort.
  • Seite 47 Magyar (2) A tölthető akkumulátor hőmérsékletével kapcsolatos feltöltése után helyreáll az újra feltöltésig rendelkezésre megjegyzések álló üzemidő. A tölthető akkumulátorok hőmérsékletei az alábbi Hogyan érhető el, hogy az akkumulátorok tovább táblázatban vannak felsorolva, és a felforrósodott tartsanak. akkumulátorokat hagyni kell lehűlni töltés előtt. (1) Az akkumulátorokat teljes lemerülésük előtt töltse fel.

  • Seite 48: A Készülék Használata

    Magyar fúróheggyel használja, amelynek teljes hossza több Az indítókapcsoló felengedésekor működésbe lép a mint 190 mm, akkor a porgyűjtő (B) nem tudja érinteni fékező mechanizmus, amely leállítja a szerszámgépet. a betonfelszínt és forogni fog. Ezért a porgyűjtőt (B) 2. Forgás + kalapálás A “...

  • Seite 49: Karbantartás És Ellenőrzés

    FIGYELEM GARANCIA Fa fúrásakor ne használja az “ALACSONY” üzemmódot. Az alacsony teljesítmény miatt a motor leéghet. A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű KENÉS használatból, továbbá a normál mértékűnek számító...

  • Seite 50: Všeobecné Bezpečnostní Předpisy

    Čeština Ochranné pomůcky, jako jsou protiprachová maka, VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY obuv s neklouzavou úpravou podrážky, ochranná přilba nebo chrániče sluchu použité pro vhodné UPOZORNĚNÍ! podmínky sníží nebezpečí zranění. Prostudujte si všechny pokyny c) Zajistěte, aby nedošlo k náhodnému spuštění Nedodržování všech níže uvedených pokynů může způsobit nářadí.
  • Seite 51 Čeština g) Používejte elektrické nářadí, příslušenství, Nezahazujte akumulátor do ohně. nástavce nástroje atd. ve shodě s těmito předpisy Oheň způsobí explozi. a způsobem stanoveným pro jednotlivý typ Pokud používáte toto nářadí v trvalém chodu, nářadí elektrického nářadí a přitom zohledněte pracovní se může přehřát, což...

  • Seite 52: Standardní Příslušenství

    Čeština Nepoužívejte v oblasti se silnou statickou elektřinou. Bez ošetření může kapalina způsobit problémy se 10. V případě úniku kapaliny z baterie, zápachu, zrakem. vznikajícího tepla, ztráty barvy, deformace nebo v Pokud se kapalina dostane do kontaktu s vaší případě jakékoli abnormality během používání, nabíjení pokožkou či oděvem, ihned omyjte čistou vodou jako nebo skladování...
  • Seite 53 Čeština Adaptér pro usazování kotev (pro manuální kladivo) DALŠÍ PŘÍSLUŠENSTVÍ (Prodává se zvlášŅ) Velikost kotvy 1. Akumulátor (BSL2530, BSL3626) W1/4” W5/16” Adaptér pro W3/8” usazování kotev W1/2” (pro manuální kladivo) W5/8” 4. Instalace šroubů s chemickým ukotvením. (otáčení + příklep) Je možná...
  • Seite 54 Čeština Sestava vrtacího sklíčidla 13 mm (zahrnuje sadu klíčů VYJMUTÍ/VÝMĚNA AKUMULÁTORU sklíčidla) a sklíčidlo (pro vrtání do kovu nebo dřeva). 1. Vyjmutí akumulátoru 10. Šroubování (pouze otáčení) Pevně přidržte držadlo a zatlačte západky akumulátoru tak, aby bylo možné akumulátor vyjmout (viz obr. 1 a 2).

  • Seite 55: Před Použitím

    Čeština (2) Teploty akumulátoru (2) Nedobíjejte akumulátor při vysokých teplotách. Tabulka 2 uvádí teploty akumulátorů. Akumulátory, Okamžitě po použití je akumulátor horký. Pokud je které se zahřejí nad uvedené teploty, se musí nejprve akumulátor nabíjen v takovém stavu, dojde k ochladit.
  • Seite 56 Čeština 3. Pouze otáčení Stranu označenou písmenem L stiskněte v případě, že chcete, aby se vrták otáčel proti směru hodinových Vyrovnejte značku „ “ se značkou „ “ otočením ručiček (Obr. 9-b). přepínací páčky pro nastavení do polohy funkce „Pouze Motor se neotáčí, jestliže tlačítko je nastaveno do otáčení“...
  • Seite 57 ZÁRUKA UPOZORNĚNÍ Nevrtejte otvory do dřeva v režimu „SAVE“. Je Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ pravděpodobné, že se spálí motor, neboŅ se může místně platné předpisy. Tato záruka nezahrnuje závady snadno zablokovat v důsledku nízkého výkonu.

  • Seite 58: Genel Güvenlik Kurallari

    Türkçe d) Elektrikli aleti çalıßtırmadan önce ayar GENEL GÜVENLIK KURALLARI anahtarlarını çıkartın. Elektrikli aletin dönen kısmına takılı kalmıß olan bir DÓKKAT! anahtar, yaralanmalara yol açabilir. Bütün talimatları okuyun e) Fazla uzanmayın. Ayaklarınızın konumuna ve Aßaåıda belirtilen talimatların tümünün uygulamaması, elektrik dengenize her zaman dikkat edin.
  • Seite 59 Türkçe c) Elektrikli aletleri sadece özellikle belirtilen akü 14. Aletle gelen yardımcı kolları kullanın. üniteleriyle kullanın. Kontrolü kaybetme yaralanmaya yol açabilir. 15. Her zaman aletin gövde kabzasını ve yan kolunu Baßka herhangi bir akü ünitesinin kullanılması sıkıca tutarak çalıßın. Aksi halde geri tepme ißin yaralanma veya yangın riski yaratabilir d) Akü...

  • Seite 60: Standart Aksesuarlar

    Türkçe TEKNÓK ÖZELLÓKLER ELEKTRÓKLÓ ALET Model DH25DL DH25DAL DH36DL DH36DAL Yüksüz hız (Tasarruf/Güç) 0 – 550 dak. / 0 – 1100 dak. –1 Tam yüklemede darbe hızı Tasarruf/Güç 0 – 2250 dak. –1 / 0 – 4500 dak. –1 Betonarme 26 mm Delme Çelik...
  • Seite 61 Türkçe 3. Dübel adaptörü (dönme + çekiç darbeli) ÓSTEÅE BAÅLI AKSESUARLAR (ayrıca satılır) Dübel adaptörü (Darbeli döner delmede kullan˙lmak üzere) 1. Batarya (BSL2530, BSL3626) Dübel boyutu Dübel adaptörü W1/4" (Darbeli döner delmede W5/16" kullan˙lmak üzere) W3/8" (SDS-plus ßank˙) Dübel adaptörü (el çekici ile kullan˙lmak üzere) Dübel boyutu W1/4"...
  • Seite 62 Türkçe 9. Delik delme (sadece dönme) C˙vata ve aåaç vidas˙ s˙k˙ßt˙rma (isteåe baål˙ aksesuar ile) Sadece çekiç darbeli ißletim (Sadece model DH25DAL ve DH36DAL) Oluk açma, köße kesme ve betonarme hafif hizmet Matkap mandreni Mandren adaptörü (D) ißlemleri. (13VLA) (SDS-plus ßank˙) BATARYANIN ÇIKARILMASI/TAKILMASI 1.
  • Seite 63 Türkçe (2) Íarj edilebilir bataryanın sıcaklıåıyla ilgili olarak (2) Yüksek sıcaklıklarda ßarj etmekten kaçının. Íarj edilebilir bataryaların sıcaklıkları aßaåıdaki tabloda Íarj edilebilir batarya kullanıldıktan hemen sonra ısınmıß verilmißtir. Isınan bataryaların ßarj edilmeden önce bir olacaktır. Bataryayı kullanımdan hemen sonra ßarj süre soåutulması...
  • Seite 64 Türkçe 3. Sadece dönme Ucu saatin ters yönüne döndürmek için basma düåmesinin L tarafına basılır (Íekil 9-b). “Sadece Dönüß” fonksiyonuna ayarlamak için deåißtirme Eåer basma düåmesi merkezi pozisyona ayarlıysa, motor düåmesini çevirerek, “ ” ißareti ile “ ” ißaretini dönmez (Íekil 9-c). hizalayın (Íekil 8-a, Íekil 8-b).
  • Seite 65 DEÅÍÓKLÓKLER (1) “TASARRUF“ modu ... azaltılmıß darbe güçü Bu method 5 mm çapdan daha küçük olan matkap Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uçlarının bükülüp veya kırılmasını önleyebilir. uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. (2) “GÜÇ“ modu ... arttırılmıß darbe güçü...
  • Seite 66 PyccÍËÈ 3) ãËäÌaÓ ÄeÁoÔacÌocÚë OÅôàE èPABàãA èO TEXHàKE ÅEÂOèACHOCTà a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ, ÇÌËÏaÚeÎëÌo cÎeÀËÚe Áa cÇoËÏË ÀeÈcÚÇËÓÏË èPEÑìèPEÜÑEHàE! Ë pyÍoÇoÀcÚÇyÈÚecë ÁÀpaÇêÏ cÏêcÎoÏ ÔpË èpoäÚËÚe pyÍoÇoÀcÚÇo Ôo íÍcÔÎyaÚaáËË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa. HeÇêÔoÎÌeÌËe Çcex ÔpËÇeÀeÌÌêx ÌËÊe ÔoÎoÊeÌËÈ He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ, ÍoÖÀa Bê ÀaÌÌoÖo pyÍoÇoÀcÚÇa ÏoÊeÚ...
  • Seite 67 PyccÍËÈ ËcÔoÎëÁoÇaÌËeÏ ÚoÎëÍo ËÀeÌÚËäÌêx ÁaÔacÌêx TaÍËe ÔpoÙËÎaÍÚËäecÍËe Ïepê ÄeÁoÔacÌocÚË äacÚeÈ. yÏeÌëåaÚ oÔacÌocÚë ÌeÔpeÀÌaÏepeÌÌoÖo ÇÍÎïäeÌËÓ ÀÇËÖaÚeÎÓ íÎeÍÚpoËÌcÚpyÏeÌÚa. ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê íÎeÍÚpoËÌcÚpyÏeÌÚa. Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ ÏecÚe, Ë Ìe paÁpeåaÈÚe MEPA èPEÑOCTOPOÜHOCTà ÎïÀÓÏ, Ìe ÁÌaïçËÏ ÍaÍ oÄpaçaÚëcÓ c ÑepÊËÚe ÔoÀaÎëåe oÚ...
  • Seite 68 PyccÍËÈ 16. OÀeÇaÈÚe ÔpoÚËÇoÔêÎeÇoÈ pecÔËpaÚop He coeÀËÌÓÈÚe ÌeÔocpeÀcÚÇeÌÌo c íÎeÍÚpËäecÍËÏË ÇêxoÀaÏË ËÎË ÏaåËÌÌêÏË poÁeÚÍaÏË ÀÎÓ He ÇÀêxaÈÚe ÇpeÀÌyï ÔêÎë, oÄpaÁyeÏyï Ço ÇpeÏÓ ÔpËÍypËÇaÌËÓ cËÖapeÚ. oÔepaáËÈ cÇepÎeÌËÓ ËÎË pyÄÍË. èêÎë ÏoÊeÚ He ËcÔoÎëÁyÈÚe ÄaÚapeï c áeÎëï, ÍoÚopaÓ ÔoÀÇepÖaÚë oÔacÌocÚË Baåe ÁÀopoÇëe Ë ÁÀopoÇëe ÔpoÚËÇopeäËÚ...
  • Seite 69 PyccÍËÈ CTAHÑAPTHõE èPàHAÑãEÜHOCTà DH25DL (2SLRK) DH25DAL (2SLRK) 1 ÅoÍoÇaÓ pyÍoÓÚÍa ......................1 2 ÉÎyÄËÌoÏep ........................1 3 ÂapÓÀÌoe ycÚpoÈcÚÇo ....................... 1 4 èÎacÚÏaccoÇêÈ äeÏoÀaÌ ....................1 5 ÂaÔacÌaÓ ÄaÚapeÓ ......................1 DH36DL (2SLRK) DH36DAL (2SLRK) 1 ÅoÍoÇaÓ pyÍoÓÚÍa ......................1 2 ÉÎyÄËÌoÏep ........................
  • Seite 70 PyccÍËÈ 3. ìcÚaÌoÇÍa aÌÍepoÇ (ÇpaçeÌËe + yÀap) 9. CÇepÎeÌËe oÚÇepcÚËÈ (ÚoÎëÍo ÇpaçeÌËe) AÀaÔÚep ÀÎÓ ycÚaÌoÇÍË aÌÍepoÇ (ÀÎÓ ÔepÙopaÚopa) PaÁÏep aÌÍepa W1/4" AÀaÔÚep ÀÎÓ ycÚaÌoÇÍË aÌÍepoÇ CÇepÎËÎëÌêÈ AÀaÔÚep ÁaÊËÏÌoÖo W5/16" (ÀÎÓ ÔepÙopaÚopa) ÔaÚpoÌ (13VLA) ÔaÚpoÌa (D) (xÇocÚoÇËÍ W3/8" (xÇocÚoÇËÍ SDS-plus) SDS-plus) AÀaÔÚep ÀÎÓ...
  • Seite 71 PyccÍËÈ 2. ìcÚaÌoÇÍa ÄaÚapeË OCTOPOÜHO BcÚaÇëÚe ÄaÚapeï, pacÔoÎoÊËÇ Ìa oÀÌoÈ ÎËÌËË oÄe EcÎË ÄaÚapeÓ ÄyÀeÚ ÇcÚaÇÎeÌa Ç oÄpaÚÌoÏ ÌaÔpaÇÎÓïçËe ÄaÚapeË Ë ÍopÔyc. ìÄeÀËÚecë Ç ÚoÏ, ÌaÔpaÇÎeÌËË, ÄyÀeÚ ÌeÇoÁÏoÊÌo Ìe ÚoÎëÍo ÁapÓÀËÚë äÚo ÄaÚapeÓ ÔpoäÌo ÁaÙËÍcËpoÇaÌa. ÄaÚapeï, Ìo ÏoÖyÚ ÇoÁÌËÍÌyÚë ÔpoÄÎeÏê Ë ÇÌyÚpË caÏoÖo ÁapÓÀÌoÖo ycÚpoÈcÚÇa, ÌaÔpËÏep, ÏoÖyÚ...
  • Seite 72 PyccÍËÈ OCTOPOÜHO èEPEÑ HAóAãOM PAÅOTõ EcÎË ÄaÚapeÓ ÄyÀeÚ ÁapÓÊaÚëcÓ Ç Úo ÇpeÏÓ, ÍoÖÀa oÌa ÌaÖpeÚa ËÁ-Áa ÚoÖo, äÚo oÌa ÄêÎa ocÚaÇÎeÌa Ìa 1. ìcÚaÌoÇÍa cÇepÎa (PËc. 4, 5) ÀÎËÚeÎëÌoe ÇpeÏÓ Ç ÏecÚe, ÔoÀÇepÖaïçeÏycÓ OCTOPOÜHO ÇoÁÀeÈcÚÇËï ÔpÓÏoÖo coÎÌeäÌoÖo cÇeÚa, ËÎË ÑÎÓ ÔpeÀoÚÇpaçeÌËÓ...
